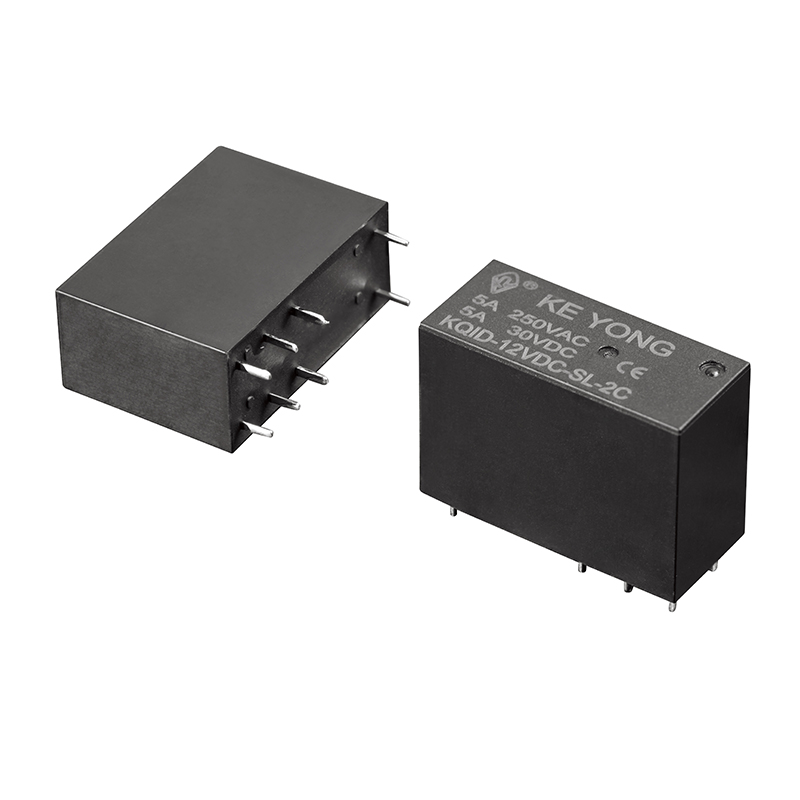

고감도 완전 밀봉형 신호 릴레이

Model:KQID(14F-2P)

조밀한 PCB 레이아웃을 위해 고감도 완전 밀봉 신호 계전기가 필요하십니까? KEYONG의 KQID(14F-2P) 시리즈는 초저 저항을 위한 5000VAC 유전 강도 및 은합금 접점으로 5A 스위칭 기능을 제공합니다. 완전 밀봉 구조는 습기와 오염 물질로부터 보호하여 산업용 제어 장치 및 스마트 홈 장치에서 -40℃ ~ +85℃의 안정적인 작동을 보장합니다. 5V-48V 코일 옵션을 갖춘 2A/2B/2C 구성으로 제공됩니다. 지금 무료 샘플을 요청하세요. 내구성 있는 회로 제어로 전 세계 엔지니어들의 신뢰를 받고 있습니다.

문의 보내기

제품 설명

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.의 KQID(14F-2P) 고감도 완전 밀봉 신호 릴레이. 안정적인 신호 스위칭, 강화된 절연 및 장기 내구성이 요구되는 고밀도 회로 애플리케이션을 위해 설계된 컴팩트하고 안정적인 PCB 계전기입니다. 산업 자동화, 스마트 기기, 계측 및 제어 시스템용으로 설계된 이 완전 밀봉형 신호 계전기는 향상된 작동 안전성을 위해 코일과 접점 사이에 5A 스위칭 용량과 5000VAC 절연 내력으로 탁월한 전기 성능을 제공합니다.

프리미엄 은 합금 접점(AgSnO, AgSnO3, AgNi)으로 제작된 KQID(14F-2P)는 낮은 접촉 저항, 높은 스위칭 안정성 및 연장된 서비스 수명을 보장합니다. 밀봉된 구조는 먼지, 습기 및 환경 오염으로부터 내부 구성 요소를 효과적으로 보호하므로 까다로운 전자 응용 분야에 이상적인 선택입니다.

주요 특징

●고밀도 전자 조립을 위한 컴팩트한 PCB 릴레이 설계

●250VAC/30VDC 저항 부하에서 5A 접점 스위칭 용량

●5000VAC 절연 내력으로 절연 강화 및 전기 안전 보장

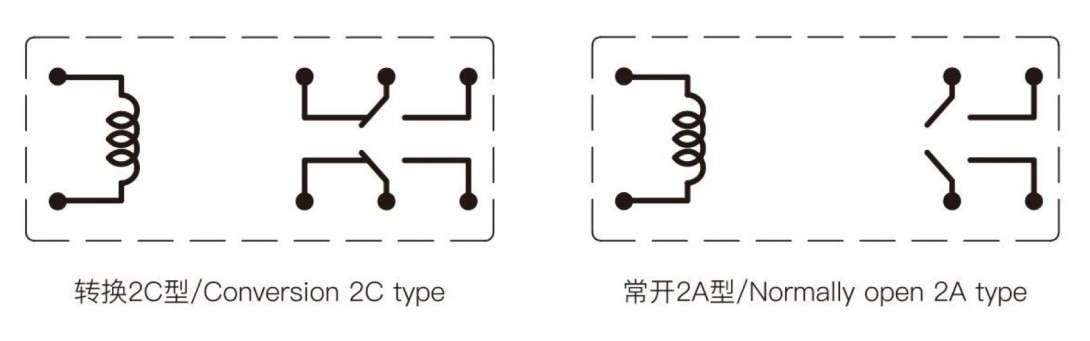

● 유연한 회로 설계를 위해 2A, 2B, 2C 접점 형태로 제공됩니다.

●신뢰할 수 있는 전도성을 위한 고품질 AgSnO/AgSnO3/AgNi 접점 재료

●효율적인 신호 전송을 위한 낮은 접촉 저항 100mΩ 이하

●완전 밀폐형 릴레이 구조로 습기, 먼지, 오염물 유입을 방지합니다.

●5V~48V DC의 넓은 코일 전압 옵션

●작동 온도 범위: -40°C ~ +85°C

●1,000만 회 이상의 기계적 수명

●산업 제어 시스템, 스마트 홈 기기, 계측, 자동화 장비에 최적화

접촉 매개변수

연락 준비	2A,2B,2C
접촉 저항	≤50mΩ(1A 6VDC)
연락처 자료	은합금:AgSnO2In2O₃,AgSnO2,AgNi
접점 정격(재부하)	5A 250VAC/30VDC
최대 스위칭 전압	277VAC/30VDC
최대 스위칭 전류	5A
최대 스위칭 전력	1385VA/150W
전기적 내구성(주파수:360 ops/h)	1×10⁵ops/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.54W(L)								0.72W(디)
공칭전압(VDC)	05	06	09	12	18	24	36	48	05	06	09	12	18	24	36	48
코일저항(Ω±10%)	46.3	66.7	150	267	600	1067	2400	4267	34.7	50	112.5	200	450	800	1800	3200
픽업 전압(최대)	80%(공칭전압)
드롭아웃 전압(최소)	5%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	130%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		1000MQ(5000VDC)
절연내력(누설전류 1mA)	코일과 접점 사이	5000VAC 1분
	연락처 세트 간	3000VAC 1분
	열린 접점 사이	1000VAC 1분
작동 시간(공칭 전압에서)		15ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		5ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃
충격 저항	기능성	98m/s²
	파괴적인	980m/s²
내진동(2배진폭)		10Hz~55Hz 1.5mm
무게		약 15g
건설		밀봉된 플럭스 방지
