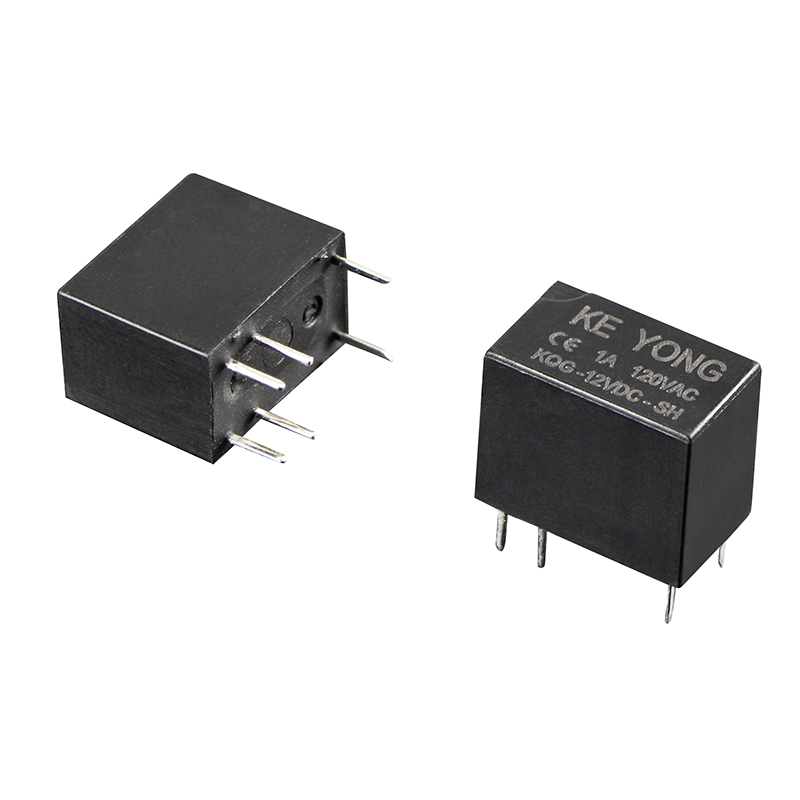

초소형 고감도 신호 릴레이

Model:KQG(23F)

KQG(23F) 초소형 고감도 신호 계전기는 초소형 PCB 장착 가능 패키지에 0.15W에 불과한 코일 전력, 금도금 접점 및 완전 밀봉 구조가 특징입니다. 통신 및 자동화 애플리케이션에 이상적이며 안정적인 신호 전송과 장기적인 내구성을 보장합니다. 대량 가격을 알아보려면 KEYONG에 문의하세요. 전문 제조업체로부터 직접 OEM 릴레이 소싱을 받을 수 있는 신뢰할 수 있는 파트너입니다.

문의 보내기

제품 설명

중국 전문 릴레이 제조업체인 KEYONG은 글로벌 OEM, 유통업체 및 산업 장비 제조업체를 위한 고성능 전자기 릴레이 솔루션을 전문적으로 설계하고 제조합니다.

KEYONG 초소형 고감도 신호 계전기는 빠른 응답, 낮은 전력 소비, 컴팩트한 설치 및 장기적인 작동 신뢰성이 요구되는 정밀 스위칭 애플리케이션용으로 설계되었습니다.

중국 닝보에 있는 12,000㎡ 규모의 자동 계전기 공장에서 제조된 이 신호 계전기는 엄격한 ISO 9001 품질 관리 표준에 따라 생산되고 UL, TUV, CQC, CE 및 RoHS 인증을 받아 까다로운 응용 분야에서 신뢰할 수 있는 성능을 보장합니다.

KEYONG은 중국의 신뢰할 수 있는 신호 릴레이 공급업체이자 공장으로서 전 세계 고객에게 신뢰할 수 있는 릴레이 솔루션을 제공합니다.

초소형 고감도 신호계전기란?

초소형 고감도 신호 계전기는 저전류 신호 전송 및 제어 회로용으로 설계된 소형 전자기 스위칭 장치입니다.

표준 릴레이와 비교하여 다음을 제공합니다.

●더 작은 PCB 설치 공간

●낮은 코일 소비전력

●빠른 전환 응답

●고감도

●안정적인 신호 전송

●우수한 전기적 절연성

이러한 특성으로 인해 공간 절약형 설계와 스위칭 정밀도가 중요한 현대 전자 시스템에 이상적입니다.

제품특징

초소형 구조

PCB 공간 최적화를 위해 초소형 설치 공간으로 설계되어 소형 전자 어셈블리에 적합합니다.

고감도 스위칭

작동하는 데 최소한의 코일 전력만 필요하므로 전체 에너지 소비가 줄어듭니다.

안정적인 접점 성능

우수한 전기 전도성과 낮은 접촉 저항으로 정밀한 신호 전환을 보장합니다.

긴 기계적 및 전기적 수명

연장된 서비스 수명을 위해 고급 소재와 엄격한 생산 관리로 제조되었습니다.

빠른 응답 시간

까다로운 전자 제어 시스템에서 고속 스위칭 작업을 지원합니다.

강력한 환경 신뢰성

다양한 온도와 습도 조건에서도 일관되게 작동합니다.

접촉 매개변수

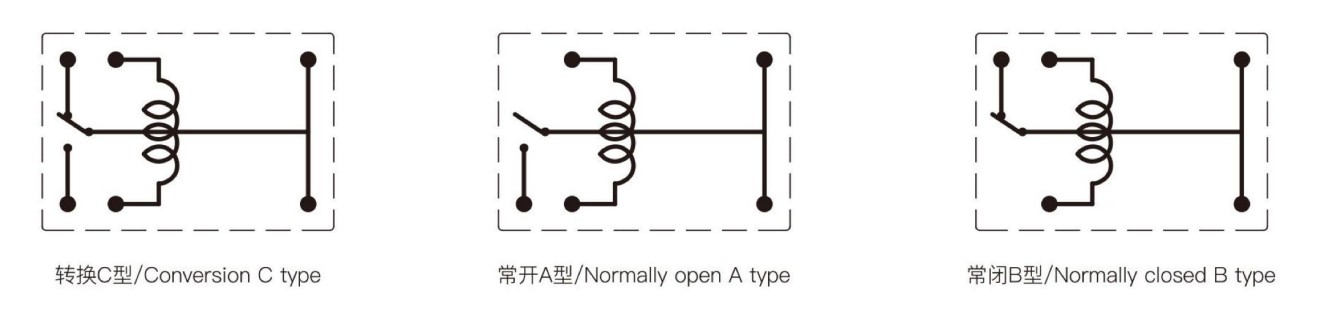

연락 준비	알파벳
접촉 저항	≤50mΩ(1A 6VDC)
연락처 자료	은 합금:AgSnO2In2O₃,AgSnO2,AgNi
접점 정격(재부하)	1A 120VAC/3A 250VAC/30VDC
최대 스위칭 전압	120VAC/60VDC
최대 스위칭 전류	2A
최대 스위칭 전력	120VA/60W
전기적 내구성(주파수:360 ops/h)	1×10⁵ops/1×10⁴ops
전기적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.15W(H)						0.20W(L)
공칭전압(VDC)	03	05	06	09	12	24	03	05	06	09	12	24
코일저항(Ω±10%)	60	167	240	540	960	3840	45	125	180	405	720	2880
픽업 전압(최대)	80%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	130%(공칭전압)

특성 매개변수

절연 수준		A
절연저항		100MΩ(500VDC)
절연내력(누설전류 1mA)	코일과 접점 사이	1000VAC 1분
	열린 접점 사이	500VAC 1분
작동 시간(공칭 전압에서)		5ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		5ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃
충격 저항	기능성	196m/s²
	파괴적인	980m/s²
내진동(2배진폭)		10Hz~55Hz 3.3mm
무게		약 2.2g
건설		밀봉된 플럭스 방지
