현대 차량은 조명, HVAC 장치, 인포테인먼트 시스템, 선풍기, 연료 펌프, 배터리 관리 시스템 및 고급 운전자 지원 기술에 전력을 공급하기 위해 점점 더 복잡해지는 전기 시스템에 의존하고 있습니다. 전기 부하가 계속 증가함에 따라 과부하 및 단락으로부터 회로를 보호하는 것이 그 어느 때보다 중요해졌습니다. 이곳은퓨즈 설계 자동차 계전기필수적인 역할을 합니다.
퓨즈 설계 자동차 계전기는 계전기의 스위칭 기능과 집적 회로 보호 기능을 결합하여 최신 자동차 애플리케이션을 위한 콤팩트하고 안정적인 솔루션을 제공합니다. 이 가이드에서는 퓨즈 설계 자동차 계전기의 작동 방식, 장점, 선택 기준, 일반적인 응용 분야, 자동차 제조업체 및 시스템 통합업체가 선호하는 솔루션이 된 이유를 살펴보겠습니다.
이 기사에서는 퓨즈 설계 자동차 계전기의 작동 원리, 이점, 적용 및 선택 고려 사항에 대해 설명합니다. 또한 통합 퓨즈 보호가 어떻게 차량 안전성을 향상시키고, 배선 복잡성을 줄이고, 유지 관리 효율성을 향상시키며, 까다로운 자동차 환경에서 안정적인 작동을 지원하는지 강조합니다.

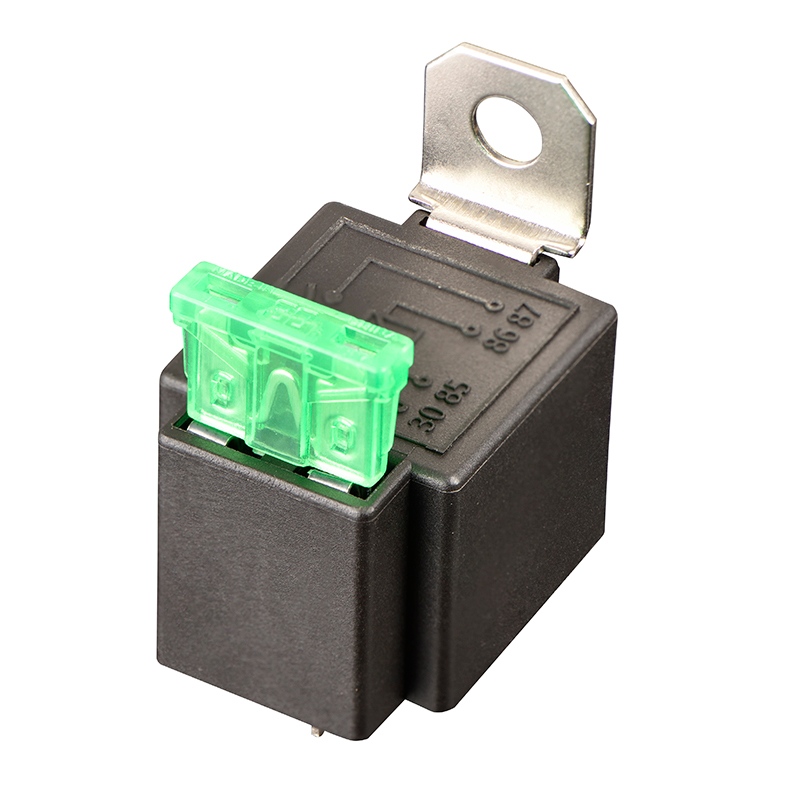

퓨즈 설계 자동차 계전기는 퓨즈 보호 기능을 계전기 어셈블리에 통합한 전기 기계 또는 전자 스위칭 장치입니다. 별도의 릴레이 및 퓨즈 홀더를 사용하는 대신 통합 설계로 두 기능을 하나의 컴팩트 구성 요소에 결합합니다.
계전기는 저전류 제어 신호를 통해 고전류 회로를 제어하고, 내장된 퓨즈는 과부하, 배선 결함, 단락으로 인한 과도한 전류 흐름으로부터 회로를 보호합니다.
이러한 통합 접근 방식은 차량 전기 아키텍처를 단순화하는 동시에 신뢰성과 서비스 가능성을 향상시킵니다.
| 요소 | 주요 기능 |
|---|---|
| 릴레이 코일 | 스위칭 메커니즘 활성화 |
| 릴레이 접점 | 부하에 대한 전류 흐름을 제어합니다. |
| 통합 퓨즈 | 과전류 조건으로부터 회로를 보호합니다. |
| 주택 | 단열 및 환경 보호 제공 |
작동 원리는 비교적 간단합니다. 제어 신호가 릴레이 코일에 전원을 공급하면 자기장이 생성됩니다. 이 자기력은 내부 접점을 움직여 전류가 부하 회로를 통해 흐르도록 합니다.
단락이나 장비 고장과 같은 비정상적인 전류 조건이 발생하는 경우 통합 퓨즈는 손상이 다른 구성 요소로 확산되기 전에 전기 경로를 차단합니다.
이 이중 기능 설계는 단일 장치 내에서 제어와 보호를 모두 제공합니다.
차량 전기 고장으로 인해 부품 손상, 배선 과열 또는 화재 위험이 발생할 수 있습니다. 통합 퓨즈 보호 기능은 즉각적인 과전류 보호 기능을 제공하여 이러한 위험을 크게 줄입니다.
기존 시스템에는 별도의 릴레이 소켓, 퓨즈 홀더 및 연결 전선이 필요합니다. 퓨즈 설계 릴레이는 이러한 요소를 통합하여 설치 복잡성과 잠재적인 배선 오류를 줄입니다.
자동차 엔지니어들은 사용 가능한 설치 공간을 최대화하는 방법을 지속적으로 모색하고 있습니다. 통합 릴레이 퓨즈 어셈블리는 구성 요소 수를 줄이고 패키징 효율성을 최적화하는 데 도움이 됩니다.
연결 수가 적다는 것은 실패 지점이 적다는 것을 의미합니다. 터미널 및 배선 인터페이스를 최소화함으로써 퓨즈 설계 릴레이는 전반적인 시스템 신뢰성을 향상시킵니다.
기술자는 단일 통합 장치를 쉽게 식별하고 교체할 수 있으므로 진단 시간과 유지 관리 비용이 절감됩니다.
| 혜택 | 차량 시스템에 미치는 영향 |
|---|---|
| 통합 보호 | 전기적 손상을 방지합니다. |
| 컴팩트한 디자인 | 설치 공간 절약 |
| 더 적은 구성 요소 수 | 조립 복잡성 감소 |
| 더 빠른 유지 관리 | 수리 시간 단축 |
| 향상된 신뢰성 | 전기적 고장을 최소화합니다. |
| 특징 | 퓨즈 설계 릴레이 | 기존 릴레이 + 퓨즈 |
|---|---|---|
| 구성 요소 수 | 낮추다 | 더 높은 |
| 설치 복잡성 | 더 간단하다 | 더 복잡해짐 |
| 공간 요구 사항 | 콤팩트 | 더 크게 |
| 유지보수 효율성 | 더 높은 | 보통의 |
| 배선 요구 사항 | 줄인 | 광범위한 |
| 시스템 신뢰성 | 훌륭한 | 좋은 |
최신 차량 플랫폼의 경우 통합 퓨즈 설계 릴레이는 기존 구성에 비해 더 효율적이고 비용 효율적인 솔루션을 제공하는 경우가 많습니다.
퓨즈 설계 자동차 계전기는 차량 전기 시스템 전반에 걸쳐 널리 사용됩니다.
다용도성으로 인해 승용차, 트럭, 버스, 농업 장비 및 특수 산업용 차량에 적합합니다.
장기적인 신뢰성과 최적의 성능을 달성하려면 적절한 릴레이를 선택하는 것이 중요합니다.
계전기가 연속 및 피크 부하 전류를 모두 안전하게 처리할 수 있는지 확인하십시오. 과소평가된 릴레이를 선택하면 조기 고장이 발생할 수 있습니다.
퓨즈는 정상적인 작동 조건에서 불필요한 트립을 방지하면서 적절한 보호 기능을 제공해야 합니다.
대부분의 자동차 애플리케이션은 12V 또는 24V 시스템을 사용합니다. 차량 전기 아키텍처와의 호환성을 확인합니다.
자동차 환경은 부품을 진동, 먼지, 습기, 화학 물질 및 극한 온도에 노출시킵니다. 열악한 작동 조건에 맞게 설계된 릴레이를 선택하십시오.
다양한 애플리케이션에는 상시 개방, 상시 폐쇄 또는 전환 접점 배열이 필요할 수 있습니다.
| 선택 요소 | 중요성 |
|---|---|
| 현재 용량 | 과부하 손상 방지 |
| 퓨즈 값 | 적절한 보호 보장 |
| 전압 호환성 | 시스템 운영 지원 |
| 환경 등급 | 내구성 향상 |
| 연락 유형 | 응용 프로그램 요구 사항과 일치 |
고품질 릴레이라도 잘못 설치하면 실패할 수 있습니다. 일반적인 실수는 다음과 같습니다.
적절한 설치 방법은 서비스 수명과 시스템 안정성을 극대화하는 데 도움이 됩니다.
자동차 전장화가 가속화되면서 릴레이 기술도 빠르게 발전하고 있습니다. 제조업체는 더 높은 전류 용량, 소형 폼 팩터, 지능형 진단 및 향상된 내구성에 중점을 두고 있습니다.
전기 자동차와 고급 전자 제어 시스템은 점점 더 정교해지는 배전 아키텍처를 지원할 수 있는 통합 보호 솔루션에 대한 수요를 주도하고 있습니다.
미래의 퓨즈 설계 릴레이는 향상된 모니터링 기능, 예측 유지 관리 기능, 스마트 차량 네트워크와의 향상된 호환성을 제공할 것으로 예상됩니다.
Q1: 퓨즈 설계 자동차 계전기의 주요 장점은 무엇입니까?
가장 큰 장점은 스위칭 및 회로 보호 기능을 단일 구성 요소에 통합하여 배선 복잡성을 줄이면서 안전성을 향상시키는 것입니다.
Q2: Fuse Design 자동차 계전기를 전기 자동차에 사용할 수 있습니까?
예. 안정적인 전력 분배와 회로 보호가 필수적인 전기 및 하이브리드 차량 하위 시스템에 점점 더 많이 사용되고 있습니다.
Q3: 올바른 퓨즈 정격을 어떻게 결정합니까?
퓨즈 등급은 애플리케이션의 작동 전류, 서지 특성 및 안전 요구 사항에 따라 선택해야 합니다.
Q4: 통합 릴레이 퓨즈 장치가 더 안정적입니까?
많은 응용 프로그램에서는 그렇습니다. 배선을 줄이고 연결 지점을 줄이면 전반적인 시스템 신뢰성이 향상될 수 있습니다.
Q5: 자동차 외에 퓨즈 설계 릴레이를 사용하는 산업은 무엇입니까?
또한 상업용 운송, 농업 기계, 산업 장비, 해양 시스템 및 특수 차량에도 사용됩니다.
퓨즈 설계 자동차 계전기는 전기 스위칭과 회로 보호의 효율적인 조합을 제공하여 현대 차량 시스템을 위한 귀중한 솔루션입니다. 부품 수를 줄이고, 설치를 단순화하고, 신뢰성을 향상하고, 안전성을 강화함으로써 이러한 계전기는 제조업체와 엔지니어가 오늘날 자동차 전기 아키텍처의 증가하는 요구 사항을 충족하는 데 도움이 됩니다.
승용차, 상업용 운송 시스템, 전기 자동차 또는 특수 장비를 설계하든 고품질 퓨즈 설계 자동차 계전기를 선택하면 장기적인 성능과 작동 안전에 크게 기여할 수 있습니다.
