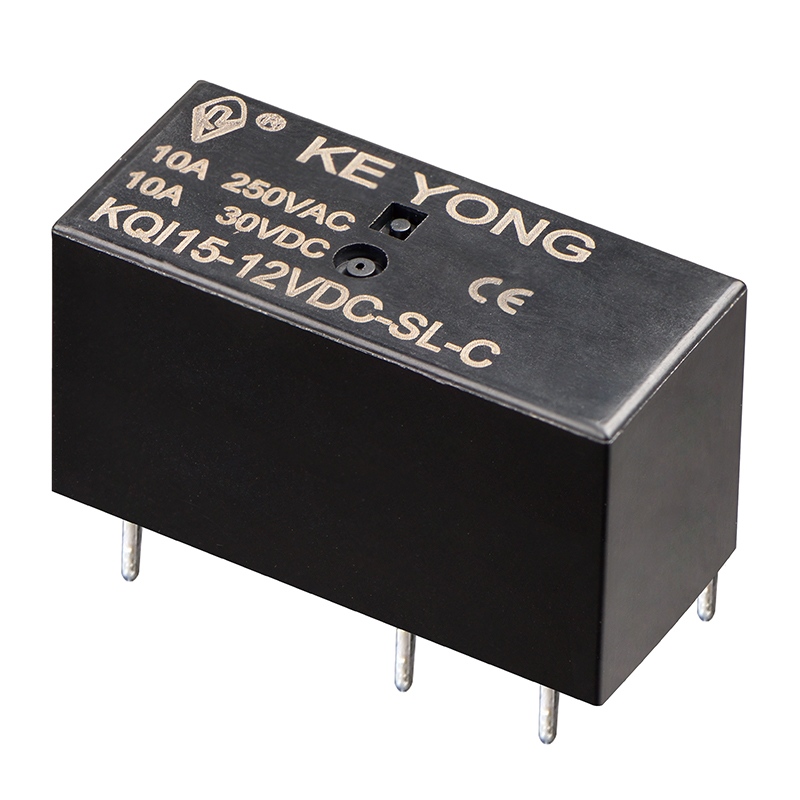

10A 스위칭용 소형 전원 PCB 릴레이

Model:KQI15(115F)

신뢰할 수 있는 스위칭 10A용 소형 전원 PCB 릴레이 제조업체, 공급업체 또는 중국 공장을 찾고 계시다면 KEYONG은 귀하의 비즈니스를 위한 안정적인 제품, 전문 기술 지원 및 신뢰할 수 있는 협력을 제공할 준비가 되어 있습니다.

문의 보내기

제품 설명

KEYONG 스위칭용 소형 전원 PCB 릴레이 10A는 가전제품, 자동화 장비 및 스마트 전자 시스템의 안정적인 부하 제어를 위해 설계되었습니다. 전문 중국 계전기 공장에서 제조된 이 소형 계전기는 0.4W의 낮은 코일 소비전력, 5kV의 유전 강도 및 10mm의 연면 거리를 특징으로 하여 향상된 안전성과 안정적인 장기 성능을 제공합니다. 플라스틱 밀봉 및 플럭스 방지 버전으로 제공되는 이 제품은 OEM 및 산업 응용 분야에 이상적인 계전기 솔루션입니다.

10A 스위칭용 소형 전원 PCB 릴레이의 기능은 무엇입니까?

스위칭용 소형 전원 PCB 릴레이 10A는 전기 회로를 안전하고 효율적으로 제어하는 데 사용되는 전자기 스위칭 구성 요소입니다. 주요 기능은 저전력 제어 신호를 사용하여 최대 10A의 더 높은 전류 부하를 전환하는 것입니다.

이러한 유형의 PCB 전력 계전기는 안정적인 스위칭, 전기 절연 및 자동 제어가 필요한 전자 제어 시스템에 널리 사용됩니다.

주요 기능

저전류 신호를 통해 고전류 회로 제어

전기 부하를 자동으로 켜고 끕니다.

고전압이나 고전류로부터 민감한 제어 회로를 보호하세요.

제어 회로와 부하 회로 사이에 전기적 절연 제공

장비의 자동화 및 운영 안전성 향상

어떻게 작동하나요?

릴레이 코일에 전압이 인가되면 내부 전자기 시스템이 활성화되어 접점 상태가 변경됩니다. 이를 통해 릴레이가 전기 회로를 자동으로 연결하거나 연결 해제할 수 있습니다.

예를 들어:

저전압 제어 신호 → 릴레이 코일 활성화

릴레이 접점이 닫히고 → 10A 부하 회로가 작동하기 시작합니다.

제어신호 제거 → 접점이 원래 상태로 복귀

이 스위칭 프로세스를 통해 모터, 램프, 팬, 히터, 전원 모듈 및 기타 전기 장치를 안전하고 안정적으로 제어할 수 있습니다.

OEM 및 맞춤형 릴레이 지원

KEYONG은 중국의 전문 릴레이 제조업체로서 다음을 포함하여 고객 요구 사항에 따라 OEM 및 맞춤형 릴레이 솔루션을 지원합니다.

●코일 전압 커스터마이징

●단자 구조 조정

●특수 애플리케이션 매칭

●와이어링 하니스 및 소켓 솔루션

●포장 맞춤화

엔지니어링 팀은 작동 전류, 전압, 온도 범위 및 설치 조건을 기반으로 릴레이 선택 제안을 제공할 수도 있습니다.

접촉 매개변수

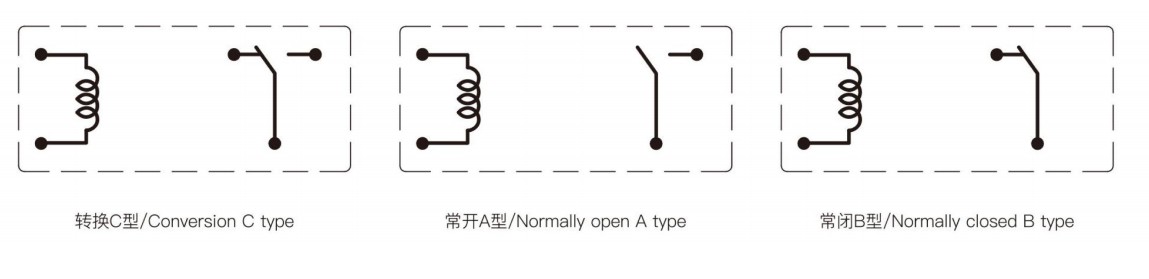

연락 준비	알파벳
접촉 저항	100mΩ 이하(1A 6VDC)
연락처 자료	은 합금:AgSnO2In2O₃,AgSnO2,AgNi
접점 정격(재부하)	10A 250VAC/30VDC
최대 스위칭 전압	440VAC/125VDC
최대 스위칭 전류	12A
최대 스위칭 전력	3000VA
전기적 내구성(주파수:360 ops/h)	1×10⁶ps/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.4W(L)
공칭전압(VDC)	05	06	09	12	18	24	36	48
코일저항(Q±10%)	62	90	202	360	810	1440	3240	5760
픽업 전압(최대)	70%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	150%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		1000MΩ(500VDC)
절연내력 누설전류 1mA)	코일과 접점 사이	5000VAC 1분
	열린 접점 사이	1000VAC 1분
작동 시간(공칭 전압에서)		15ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		8ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃
충격 저항	기능성	98m/s²
	파괴적인	980m/s²
진동 저항		10Hz~150Hz
무게		약 13g
건설		밀봉된 플럭스 방지
