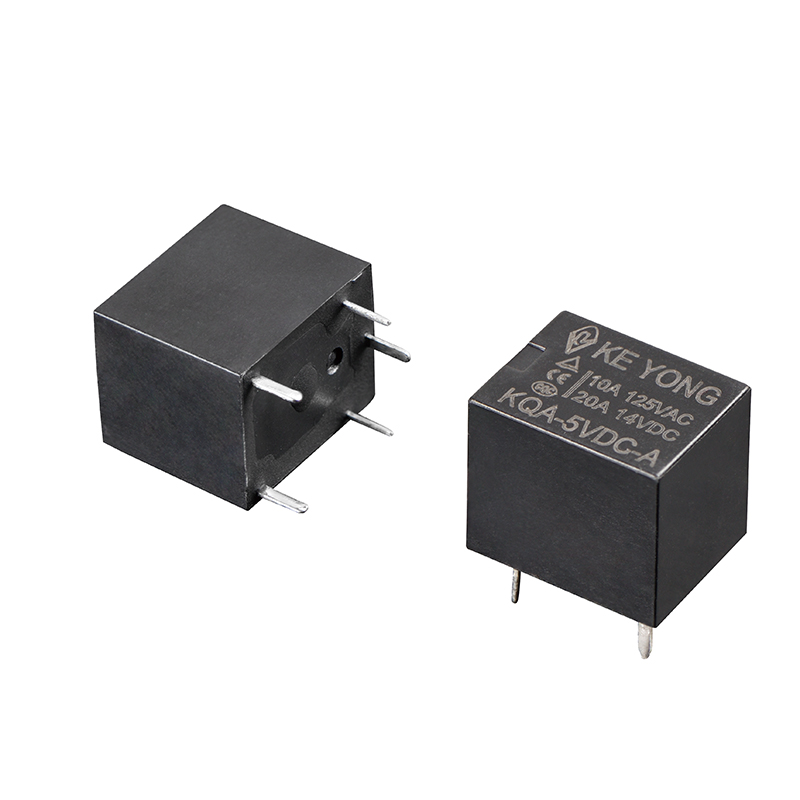

초소형 고전력 계전기 20A는 공간 효율성과 안정적인 성능이 중요한 고전류 스위칭 애플리케이션용으로 설계된 소형 PCB 장착 전자기 계전기입니다. 최대 20A의 스위칭 용량을 갖춘 이 소형 계전기는 산업 장비, 가전 제품 및 전자 제어 시스템의 고전력 부하를 안정적으로 제어합니다.
중국의 직접 제조업체이자 공급업체로서 당사는 전 세계 B2B 고객에게 일관된 품질, 경쟁력 있는 가격, OEM/ODM 맞춤화 서비스를 제공합니다.
●고밀도 PCB 레이아웃을 위한 초소형 디자인
●전력 제어 애플리케이션을 위한 최대 20A의 높은 스위칭 용량
●지속적인 고부하 운전에도 안정적인 성능
●고감도와 낮은 코일 소비전력
●긴 전기적, 기계적 수명
● 자동화된 SMT/스루홀 PCB 조립에 적합
●산업 환경에 적합한 안정적인 접점 구조
1. 공장 직접 공급
우리는 안정적인 생산 능력과 경쟁력 있는 공장 가격을 보장하는 중국의 전문 릴레이 제조업체입니다.
2. 높은 부하 신뢰성
높은 돌입 전류와 연속 20A 부하를 처리하도록 설계되어 까다로운 환경에서도 안정적인 작동을 보장합니다.
3. 컴팩트한 PCB 디자인
초소형 구조는 엔지니어가 PCB 설치 공간을 줄이고 시스템 통합 효율성을 향상시키는 데 도움이 됩니다.
4. 엄격한 품질 관리
각 릴레이는 배송 전에 전기 성능 테스트, 접촉 저항 테스트 및 내구성 검증을 거칩니다.
5. OEM / ODM 맞춤화
우리는 다음을 지원합니다:
●코일 전압 커스터마이징
●접점 구성 설계
●주택 구조 조정
●브랜딩 및 패키징 솔루션

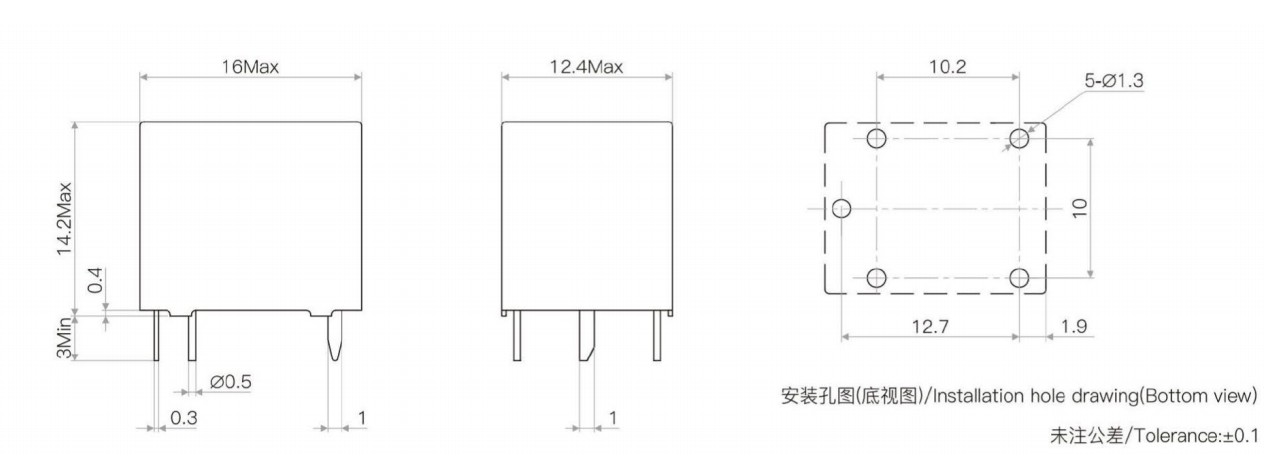

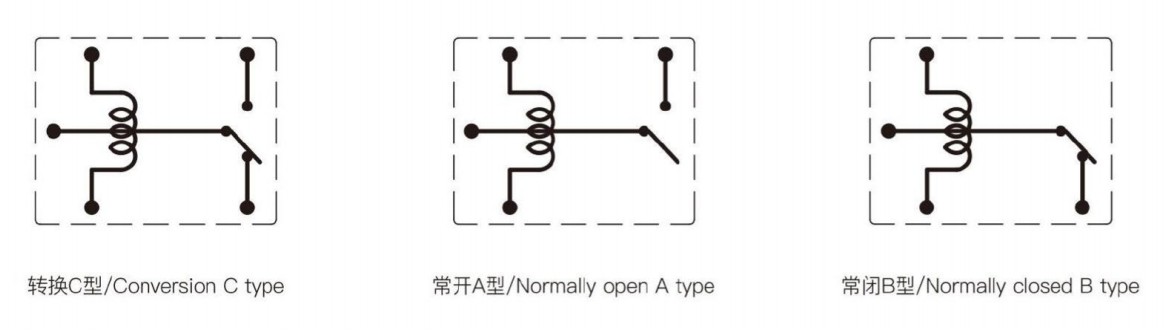

| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnOlIn²O₃、AgSnO₂、AgNi |
| 접점 정격(재부하) | 10A 125VAC,10A/20A 14VDC |
| 최대 스위칭 전압 | 220VAC/16VDC |
| 최대 스위칭 전류 | 아니오:35A NC:20A |
| 최대 스위칭 전력 | 2200VA/320W |
| 전기적 내구성 주파수: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.60W(L) | 0.80W(디) | ||||||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| 코일저항(Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 100MQ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 1500VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 6g | |
| 건설 | 밀봉된 플럭스 방지 | |
20A 초소형 계전기는 수요가 많은 다양한 전기 제어 시스템에 널리 사용됩니다.
●가전제어시스템(세탁기, 에어컨, 냉장고)
●산업자동화 장비
●전원 스위칭 모듈
●스마트 홈 제어 시스템
●자동차 전자 제어 장치
●난방, 환기, HVAC 시스템
●PCB 기반 전력 관리 시스템
20A 소형 계전기를 선택할 때 엔지니어는 다음을 고려해야 합니다.
1. 부하 유형
저항부하(히터, 램프) → 표준 20A 릴레이 적합
유도성 부하(모터, 압축기) → 더 높은 서지 저항 설계 필요
2. 코일 전압
시스템 설계에 따라 선택하십시오.
●5V DC → 저전압 제어반
●12V DC → 산업 제어 시스템
●24V DC → 자동화 장비
3. 스위칭 주파수
고주파 스위칭 애플리케이션의 경우 기계적 수명 등급이 더 긴 릴레이를 선택하십시오.
| 목 | 소형 20A 릴레이 | 표준 릴레이 |
|---|---|---|
| 크기 | 초소형 | 더 큰 설치 공간 |
| PCB 통합 | 고밀도 적합 | 제한된 |
| 현재 용량 | 최대 20A | 10A~16A(일반) |
| 애플리케이션 | 최신 소형 장치 | 기존 제어 시스템 |
| 능률 | 높은 통합 | 낮은 통합 |
Q1: 이 20A 릴레이를 유도 부하에 사용할 수 있습니까?
네, 하지만 모델 선택 시 모터 기동 전류 등 부하 특성을 고려해야 합니다.
Q2: 릴레이의 수명은 얼마나 됩니까?
기계적 수명은 사용 조건에 따라 최대 1,000만 회까지 가능합니다.
Q3: PCB 실장에 적합합니까?
예, PCB 장착 및 자동화된 조립 공정을 위해 특별히 설계되었습니다.
Q4: 테스트용 샘플을 제공합니까?
예, 대량 생산 전 엔지니어링 평가를 위해 샘플 주문이 가능합니다.
Q5: 코일 전압이나 접점 유형을 맞춤 설정할 수 있나요?
예, 프로젝트 요구 사항에 따라 OEM/ODM 사용자 정의가 지원됩니다.
