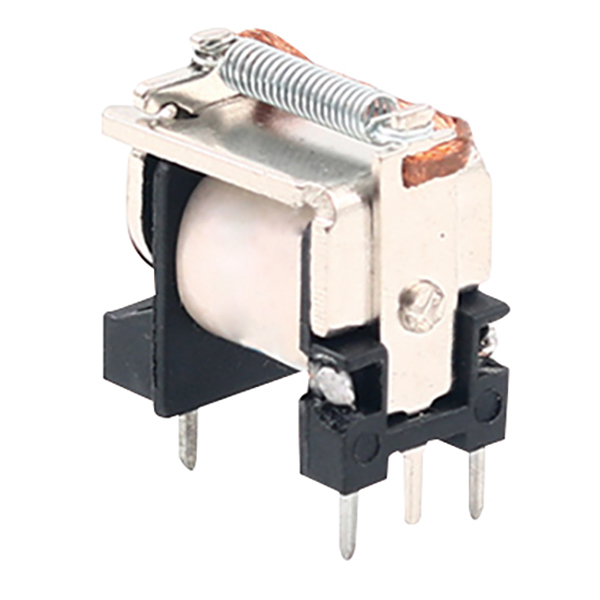

소형 자동차용 중전력 계전기

KEYONG은 다양한 회로 설계 요구 사항을 충족하기 위해 최대 15A의 스위칭 용량과 6개의 유연한 접점 배열로 설계된 KLE(4117) 소형 자동차용 중전력 계전기를 공급합니다. 손쉬운 조립과 안정적인 설치를 위한 표준 PCB 단자가 특징인 이 모델은 안정적인 성능, 광범위한 애플리케이션 적응성 및 경쟁력 있는 비용 대비 성능 비율을 제공하므로 자동차 전자 장치, 산업 제어 및 전력 관련 애플리케이션 소싱에 선호되는 옵션입니다.

문의 보내기

제품 설명

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 는 고강도 스위칭 애플리케이션용으로 설계된 콤팩트하고 안정적인 솔루션인 KLE(4117) 소형 자동차용 중전력 계전기를 제공합니다. 낮은 코일 전력 소비, 최대 20A 스위칭 용량 및 다중 접점 배열을 특징으로 하는 이 PCB 장착 계전기는 안정적인 성능과 유연한 회로 통합을 지원합니다. 가전제품, 자동화 장비 및 자동차 전기 시스템에 널리 사용되는 KLE(4117)는 숙련된 제조업체의 신뢰할 수 있는 릴레이 솔루션을 찾는 글로벌 구매자에게 효율적이고 비용 효과적인 선택입니다.

제품특징

소형 자동차용 중전력 계전기는 고전류 스위칭 기능을 갖춘 소형 소형 설계가 특징이므로 신뢰성과 공간 절약형 성능이 요구되는 자동차 전기 제어 시스템에 이상적입니다. 내구성이 뛰어난 은합금 접점, 낮은 전력 코일 소비, 진동, 먼지, 습기 및 고온에 대한 탁월한 저항성을 갖춘 이 견고한 자동차 계전기는 열악한 환경에서도 안정적인 스위칭, 긴 전기 수명 및 신뢰할 수 있는 작동을 보장합니다. 다양한 장착 옵션과 12V/24V 애플리케이션을 지원하는 이 계전기는 자동차 조명, 냉각 팬, 연료 펌프, HVAC 시스템, EV 장비 및 산업용 전력 제어 솔루션에 널리 사용됩니다.

장점

높은 제조 표준

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 엄격한 품질관리와 안정적인 제품 일관성으로 정밀 자동차용 릴레이 제조에 주력하고 있습니다.

OEM 및 ODM 지원

●다음을 포함한 맞춤형 솔루션 제공:

●코일 전압 커스터마이징

●단말기 구조 커스터마이징

●로고 프린팅

●패키징 솔루션

●성능 최적화

글로벌 수출 경험

제품은 유럽, 동남아시아, 중동, 남미 및 기타 글로벌 시장으로 널리 수출됩니다.

접촉 매개변수

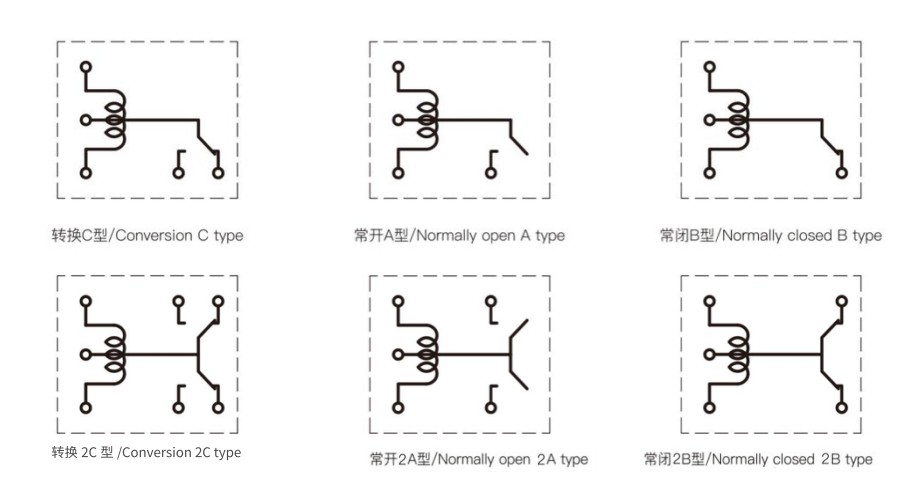

연락 준비	2A/2B/2C
전압강하(10A에서)	100mV 이하
연락처 자료	은 합금:AgSnO2 In2O₃, AgSnO2, AgNi
접점 등급	A,B,C:10A/120VAC,28VDC 20A/14VDCU,V,W:2x10A/120VAC 28VDC 2×20A/14VDC
최대 스위칭 전압	75VDC 380VAC
최대 스위칭 전류	20A
전기적 내구성(주파수:1800 ops/h)	1×10⁵ops/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	1.1W(엘)						2.0W(디)
공칭전압(VDC)	5	6	9	12	18	24	5	6	9	12	18	24
코일저항(Ω±10%)	22.7	32.7	73.6	130.9	294.5	523.6	12.5	18	40.5	72	162	288
픽업 전압(최대)	75%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	130%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		100MΩ(500VDC)
절연내력(누설전류 1mA)	코일과 접점 사이	750VAC 1분
	열린 접점 사이	750VAC 1분
작동 시간(공칭 전압에서)		10ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		5ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃/+105℃
충격 저항		100m/s²11ms
내진동(2배진폭)		10Hz~55Hz 1.5mm
무게		약 12g
건설		밀봉/유량 방지
