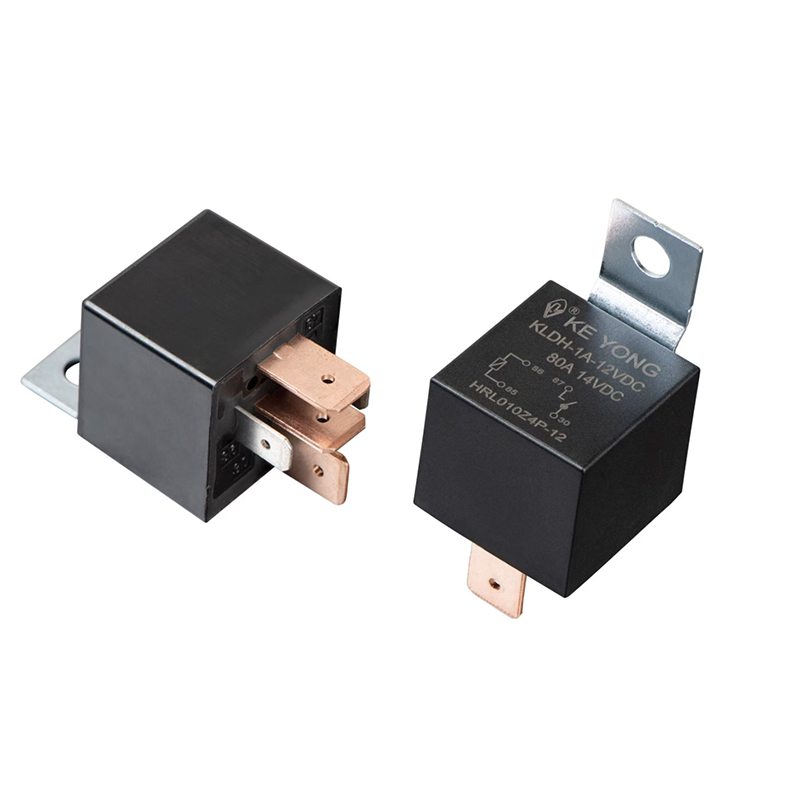

자동차용 고전류 계전기

Model:KLDH(V7)

KEYONG 자동차 고전류 계전기는 OEM 구매자 및 대량 조달을 위해 설계된 신뢰할 수 있는 100A 자동차 계전기 솔루션으로 자동차 및 산업 응용 분야의 열악한 환경에서 안정적인 고전류 스위칭 성능, 유연한 접점 구성 및 내구성 있는 작동을 제공합니다.

문의 보내기

제품 설명

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 는 최대 100A의 자동차 및 산업용 전력 제어를 위해 설계된 컴팩트하고 내구성이 뛰어난 솔루션인 KLDH(V7) 자동차용 고전류 계전기를 제공합니다. 유연한 회로 설계를 위해 1개의 Form A, 1개의 Form B 및 1개의 Form C 접점 구성을 지원하며 내부 블로우아웃 자석을 통한 아크 억제 기능을 통해 -40°C~125°C의 열악한 환경에서도 안정적으로 작동합니다. 방진 보호 기능을 갖춘 방진 및 밀봉 하우징 유형으로 제공되며 안정적인 장기 성능을 보장합니다. 12VDC 및 24VDC 코일 옵션과 플러그인, PCB 및 빠른 연결을 포함한 다양한 설치 방법을 갖춘 이 계전기는 안정적인 고전류 스위칭 솔루션을 찾는 OEM 구매자에게 이상적입니다.

자동차용 고전류 계전기란 무엇입니까?

자동차용 고전류 계전기는 차량 전기 시스템에서 저전력 신호로 고전력 회로를 제어하는 데 사용되는 전기 기계 스위칭 장치입니다. 이는 제어 장치(예: ECU 또는 스위치)와 헤드라이트, 냉각 팬, 모터, 에어컨 시스템 및 히터와 같은 고부하 구성 요소 간의 인터페이스 역할을 합니다.

쉽게 말하면 작은 전기신호로 차량의 큰 전류를 제어할 수 있는 안전한 전원스위치입니다.

그것은 무엇을 하는가?

자동차 고전류 계전기는 다음 용도로 널리 사용됩니다.

고전력 자동차 장치 제어(팬, 펌프, 조명, 모터)

고전류 부하로부터 제어 회로 분리

전기 과부하로부터 스위치 및 ECU 보호

최신 차량의 안정적인 자동 제어 지원

전반적인 전기 시스템 안전성 및 안정성 향상

주요 장점

1) 고전류 용량

까다로운 자동차 애플리케이션을 위해 20A, 30A, 40A, 최대 60A+를 지원합니다.

2) 높은 신뢰성과 긴 서비스 수명

잦은 전환을 견디고 마모를 줄이기 위해 내구성 있는 접점 재질로 설계되었습니다.

3) 우수한 내열성

엔진룸 열, 진동, 습도 등 가혹한 조건에서도 안정적인 성능을 발휘합니다.

4) 컴팩트한 디자인

설치 공간이 제한적이고 통합 요구 사항이 높은 최신 차량에 적합합니다.

5) 유연한 장착 옵션

다양한 시스템 설계를 위해 PCB 마운트, 플러그인 및 소켓 유형으로 제공됩니다.

접촉 매개변수

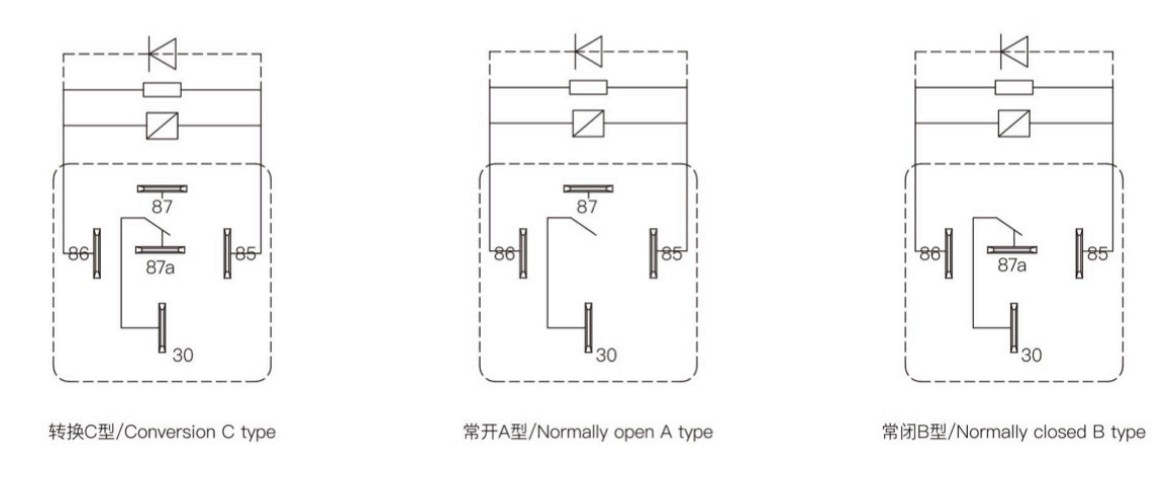

연락 준비	알파벳
전압강하(10A에서)	200mV 이하
연락처 자료	은 합금:AgSnO2 In2O₃, AgSnO2, AgNi
접점 등급	30A/40A/60A 14VDC
최대 스위칭 전압	“부하 제한 곡선”을 참조하십시오.
최대 스위칭 전류	80A(저항성 14VDC)
최소 접촉 부하	1A 6VDC
전기적 내구성(주파수:900 ops/h)	1×10⁵op
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	1.6W	1.8W	1.6W	1.8W	1.8W	2.0W
공칭전압(VDC)	12	12	24	24	24	24
코일저항(Ω±10%)	90	90	360	360	320	320
병렬저항(Ω)		680		2700		2700
픽업 전압(최대)	65%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	150%(공칭전압)

특성 매개변수

절연 수준		클래스 B/클래스 F
절연저항		100MQ(500VDC)
절연내력(누설전류 1mA)	절연내력(코일과 접점간)	500VAC 분
	절연 내력(개방 접점 간)	500VAC 분
작동 시간(공칭 전압에서)		10ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		10ms 이하
습기		5%~85%RH
주변 온도		-40℃~+125℃
진동 저항		10Hz~55Hz 3.0mm 복진폭
		55Hz~500Hz 100m/s²
충격 저항		294m/s²
무게		약 40g
건설		방진 밀봉형
