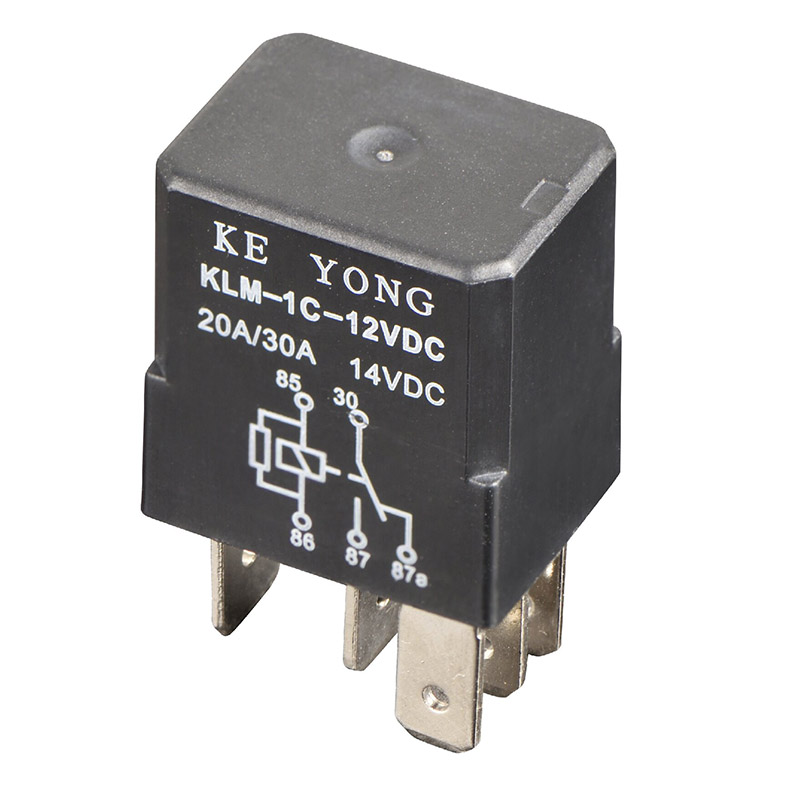

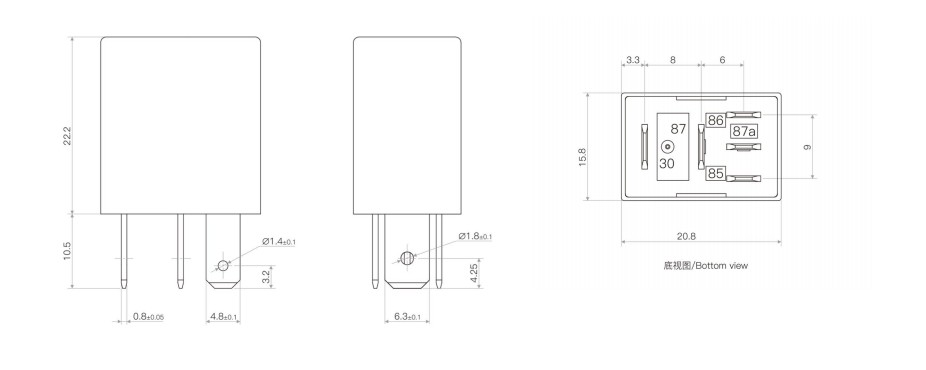

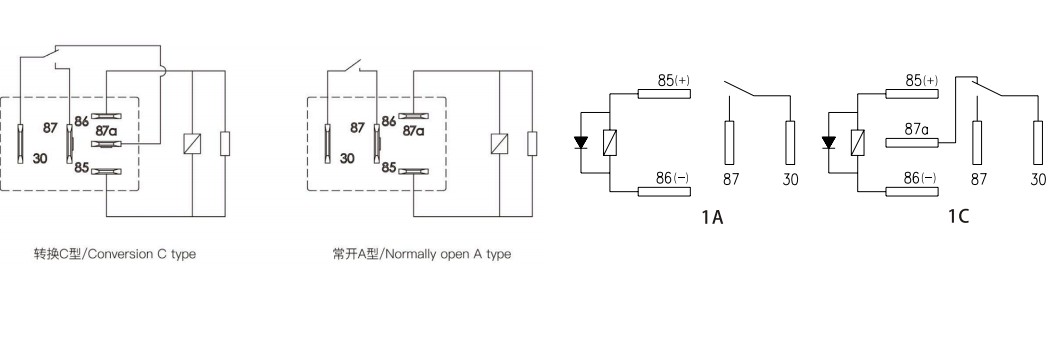

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.의 고전류 마이크로 ISO 자동차 계전기. (KEYONG)은 최대 40A의 스위칭 용량을 갖춘 자동차 및 램프 액세서리 애플리케이션을 위해 설계된 소형 고성능 스위칭 솔루션입니다. 1개의 Form A, 1개의 Form B 및 1개의 Form C 접점 구성이 특징인 이 제품은 제한된 공간(20.8 × 15.8 × 22.2mm)에 유연하게 설치할 수 있도록 PCB 핀과 빠른 연결 실장을 모두 지원합니다. 이 계전기는 -40°C ~ 125°C의 극한 온도에서 안정적으로 작동하며 다양한 회로 요구 사항을 충족하기 위해 35A 및 40A 부하 옵션을 제공합니다. 플라스틱 밀봉 및 플럭스 방지 설계와 완전한 RoHS 준수를 통해 내구성, 안전성 및 안정적인 장기 성능을 보장하므로 자동차 조명 및 전기 시스템 조달을 위한 신뢰할 수 있는 선택입니다.
●자동차 고부하 회로용으로 설계된 고전류 스위칭 기능
●Micro ISO 규격의 컴팩트한 디자인으로 설치와 교체가 용이합니다.
●최대 125°C의 고온 환경에서도 안정적인 성능
●자동차 애플리케이션을 위한 강력한 진동 및 충격 저항
●긴 전기 수명과 높은 신뢰성으로 연속 작동 가능
●에너지 효율 향상을 위한 낮은 코일 전력 소비
●다양한 자동차 제어 시스템 및 배선 하네스와 호환 가능
| 연락 준비 | 알파벳 |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2 In2O₃, AgSnO2, AgNi |
| 접점 등급 | 20A/35A 14VDC |
| 최대 스위칭 전압 | 50VDC |
| 최대 스위칭 전류 | 35A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×10'ops |
| 소비전력(W) | 1.5W | 1.7W | 1.5W | 1.7W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Q±10%) | 96 | 96 | 384 | 384 | 320 | 320 |
| 병렬저항(Ω) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연내력(코일과 접점간) | 500VAC 분 |
| 절연 내력(개방 접점 간) | 500VAC 1분유/분 | |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%-85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 10Hz~60Hz 0.35mm 복진폭 | |
| 60Hz~500Hz 49m/s² | ||
| 충격 저항 | 196m/s² | |
| 무게 | 약 169 | |
| 건설 | 방진형 밀봉형 | |
KEYONG 고전류 마이크로 ISO 자동차 계전기는 안정적이고 신뢰할 수 있는 전기 스위칭이 필요한 다양한 산업에서 널리 사용됩니다.
●자동차 조명 시스템(헤드라이트, 안개등, 신호등)
●엔진 제어 장치(ECU) 및 연료 펌프 시스템
●자동차의 HVAC 및 에어컨 시스템
●전기차 및 하이브리드 차량 제어 시스템
●대형 트럭, 버스, 상용차
●산업 자동화 제어 시스템
●재생에너지 충전 및 저장 시스템
●보안 및 감시 장비
이 제품의 다용성은 중국에서 신뢰할 수 있는 자동차 릴레이 공급업체를 찾는 글로벌 OEM 제조업체 및 시스템 통합업체가 선호하는 선택입니다.
모든 KEYONG 고전류 마이크로 ISO 자동차 계전기는 안정적인 성능과 안전 규정 준수를 보장하기 위해 엄격한 품질 표준에 따라 테스트되었습니다.
인증에는 다음이 포함됩니다.
●UL 인증
●TUV 인증
●CQC 인증
●CE 인증
●RoHS 준수
CE
CQC
RoHS 규제
TUV
UL
이를 통해 KEYONG 공장에서 배송되는 모든 제품은 국제 안전 및 신뢰성 요구 사항을 충족합니다.
KEYONG은 다음을 포함한 다양한 자동화 생산 시스템을 운영합니다.
●초음파세척장비
●정밀 권선 및 납땜 기계
●지능형 조립 라인
●산업용 비전 검사 시스템
●전기적 성능 테스트 시스템
●자동 매개변수 조정 및 교정 장비
이러한 첨단 제조 설비는 일관된 제품 품질과 높은 생산 효율성을 보장하여 KEYONG을 전 세계 바이어들에게 신뢰할 수 있는 중국 릴레이 공장으로 만듭니다.
1. 고전류 마이크로 ISO 자동차용 계전기가 표준 계전기와 다른 점은 무엇입니까?
컴팩트한 Micro ISO 크기를 유지하면서 더 높은 부하 용량을 위해 특별히 설계되어 설치 공간이 제한된 현대 자동차 전기 시스템에 적합합니다.
2. 이 릴레이가 고온 환경에서 작동할 수 있습니까?
예. 이 계전기는 -40°C ~ +125°C에서 안정적으로 작동하도록 설계되어 엔진실과 열악한 자동차 환경에 적합합니다.
3. KEYONG은 제조회사인가요 무역회사인가요?
KEYONG은 중국 내 직접 생산, R&D, 테스트 역량을 갖춘 직접 제조업체이자 공장입니다.
4. OEM 또는 맞춤형 릴레이 솔루션을 지원합니까?
예. KEYONG은 코일 전압, 접점 구성, 하우징 설계 및 단자 유형을 포함한 OEM/ODM 맞춤형 서비스를 제공합니다.
5. 이 릴레이를 일반적으로 사용하는 산업은 무엇입니까?
이는 자동차 전자 장치, EV 시스템, 산업 제어, HVAC 시스템 및 재생 에너지 애플리케이션에 널리 사용됩니다.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.(KEYONG RELAY)는 10년 이상의 생산 경험을 보유한 중국의 전문 릴레이 제조업체입니다. 이 회사는 자동화된 생산 라인, 정밀 테스트 시스템, 지능형 조립 장비를 갖춘 12,000㎡ 규모의 현대적인 공장을 운영하고 있습니다.
주요 이점은 다음과 같습니다.
●연간 8,000만개 이상의 대규모 생산능력
●부품부터 최종 조립까지 전 과정 자체 생산
●ISO9001 시스템에 따른 엄격한 품질 관리
●맞춤형 릴레이 솔루션을 위한 강력한 R&D 역량
●글로벌 OEM 및 대량 주문을 위한 안정적인 공급망
KEYONG은 자동차 전자, 재생 에너지 시스템, 가전 제품, 통신 장비 및 산업 자동화 산업 분야의 고객을 위한 장기적인 파트너가 되었습니다.
