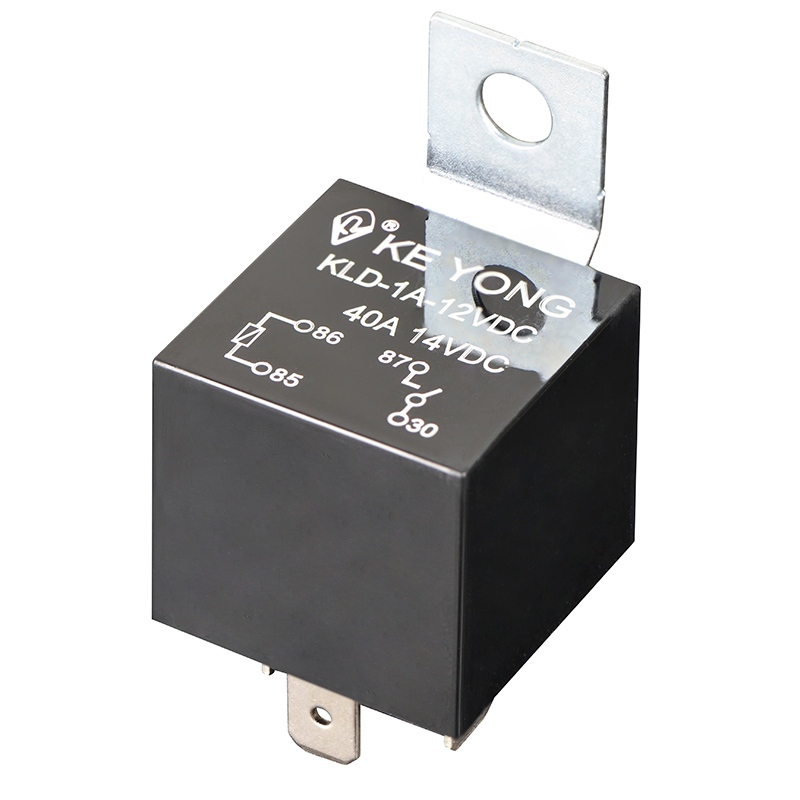

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD에서 제조한 40A 4 핀 스위칭 자동차 전력 계전기. 저전류 제어 신호를 사용하여 차량의 고전류 전기 회로를 제어하도록 설계된 전기 기계식 스위치입니다. 이는 "원격 제어 전원 스위치" 역할을 하여 헤드라이트, 경적, 연료 펌프, 팬, 에어컨 시스템 및 기타 고부하 액세서리와 같은 자동차 부품을 안전하고 효율적으로 작동할 수 있습니다.
이러한 유형의 계전기는 제어 스위치나 ECU에 과부하가 걸리지 않고 안정적인 고전류 스위칭이 필요한 자동차 전기 시스템, 산업 장비, 애프터마켓 차량 개조에 널리 사용됩니다.
릴레이는 내부 전자기 스위치를 활성화하기 위해 작은 전기 신호(코일 입력)를 사용하여 작동합니다.
저전류 신호가 코일에 전원을 공급합니다(표준 릴레이 로직의 PIN 85/86).
전자기력은 내부 접점을 닫거나 엽니다.
부하 회로(PIN 30/87)를 통해 높은 전류(최대 40A)가 흐릅니다.
이를 통해 저전력 제어 시스템은 직접적인 부하 노출 없이 고전력 장치를 안전하게 관리할 수 있습니다.
1. 부하 전류 요구 사항
실제 부하보다 최소 20~30% 여유가 있는 계전기를 선택하세요.
30A 부하의 경우 → 안전을 위해 40A 릴레이 선택
2. 핀 구성
4핀(SPST) → 가장 간단한 ON/OFF 스위칭
5핀(SPDT) → 두 출력 간 전환
3. 코일 전압
공통 옵션: 12V DC(표준 승용차)
일부 애플리케이션에는 24V가 필요할 수 있습니다(상업용 차량).
4. 환경조건
온도 저항(-40°C~125°C 선호)
엔진베이용 방진 또는 밀폐구조

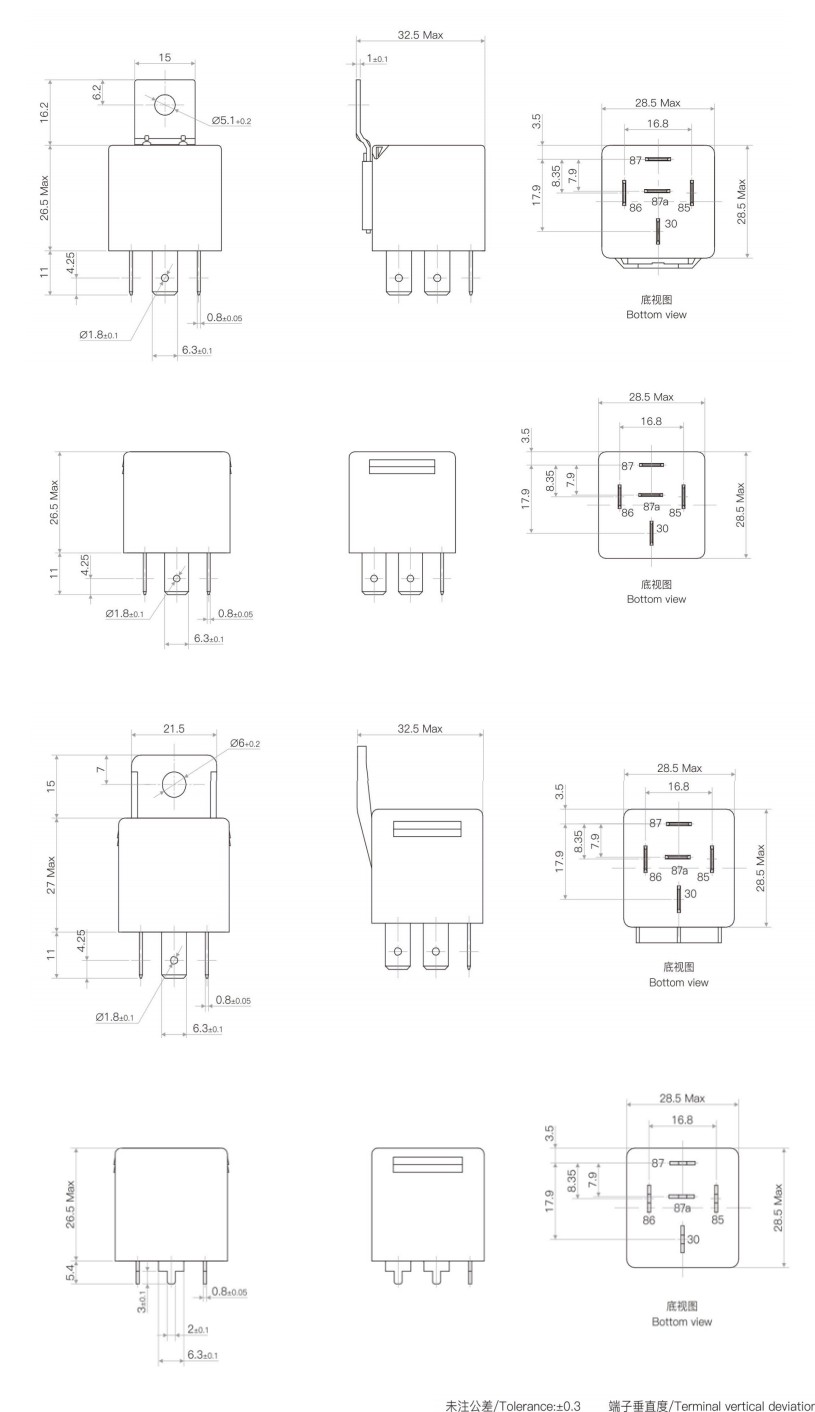

5. 장착 유형
플러그인 유형(표준 소켓)
PCB 마운트(전자 통합)
브래킷 유형(산업 설치)
| 연락 준비 | 1/2A,1/2B 1/2C |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2 In2O₃, AgSnO2, AgNi |
| 접점 등급 | 30A/40A/60A 14VDC |
| 최대 스위칭 전압 | “부하 제한 곡선”을 참조하십시오. |
| 최대 스위칭 전류 | 60A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 병렬저항(Ω) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연내력(코일과 접점간) | 500VAC 분 |
| 절연 내력(개방 접점 간) | 500VAC 분 | |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 5Hz~22.3Hz 10mm 복진폭 | |
| 22.3Hz~500Hz 98m/s² | ||
| 충격 저항 | 294m/s² | |
| 무게 | 약 36g | |
| 건설 | 방진 | |
| 특징 | 표준 저가형 계전기 | 40A 자동차 전력 계전기 |
|---|---|---|
| 현재 용량 | 20~30A | ✔ 최대 40A |
| 내구성 | 중간 | ✔ 높은 사이클 내구성 |
| 내열성 | 제한된 | ✔ 넓은 온도 범위 |
| 적용범위 | 기본 회로 | ✔ 견고한 자동차 시스템 |
| 신뢰할 수 있음 | 보통의 | ✔ 진동/부하에도 안정적 |
일반 저가형 계전기와 비교하여 고품질 40A 자동차 계전기는 특히 고부하 환경에서 더 나은 열 안정성, 더 긴 전기 수명 및 더 일관된 스위칭 성능을 제공합니다.
1. 고전류 용량(40A 정격)
●최대 40A 스위칭 부하 지원
●고하중 자동차 애플리케이션에 적합
●연속 작동 시 안정적인 성능
2. 컴팩트한 4핀 구조
●간단한 배선 설계
●손쉬운 설치 및 교체
●표준 ISO 릴레이 소켓과 호환 가능
3. 안정적인 스위칭 성능
●강력한 전자기 코일 설계
●낮은 접촉저항
●진동 및 도로 조건에서도 안정적인 작동
4. 넓은 적용 범위
●자동차 조명 시스템
●냉각팬 및 HVAC 시스템
●연료 펌프 및 ECU 제어 회로
●개조 차량 및 애프터마켓 액세서리
5. 비용 효율적인 제어 솔루션
●스위치 및 제어 모듈의 부하 감소
●전기부품의 수명연장
●배선 복잡도 최소화
●자동차 전조등 제어 시스템
●경적 및 경보 시스템
●전기 냉각팬 제어
●연료펌프 전환
●수정 배선 하니스
●산업자동화 제어회로
● 해양 및 오프로드 차량 시스템
Q1: 이 릴레이에서 "4 PIN"은 무엇을 의미합니까?
4핀 릴레이에는 간단한 ON/OFF 제어에 사용되는 2개의 코일 단자(85/86)와 2개의 스위칭 단자(30/87)가 포함되어 있습니다.
Q2: 40A 릴레이가 30A 릴레이를 대체할 수 있습니까?
예. 40A 릴레이는 소켓과 핀 레이아웃이 일치하는 한 30A 릴레이를 안전하게 대체할 수 있습니다.
Q3: 부하가 40A를 초과하면 어떻게 됩니까?
정격 전류를 초과하면 과열, 접점 용착 또는 릴레이 고장이 발생할 수 있습니다. 항상 안전 여유가 있는 릴레이를 선택하십시오.
Q4: 엔진베이 설치에 적합한가요?
예, 릴레이가 고온(일반적으로 -40°C ~ 125°C) 등급이고 방진 보호 기능이 있는 경우 가능합니다.
40A 4핀 스위칭 자동차 전력 계전기는 자동차 및 산업 시스템에서 안전하고 효율적인 고전류 제어를 위한 중요한 구성 요소입니다. 강력한 부하 용량, 컴팩트한 디자인, 안정적인 스위칭 성능을 갖춘 이 제품은 OEM 제조업체와 애프터마켓 애플리케이션 모두에 이상적인 솔루션입니다.
구매자와 엔지니어에게 신뢰할 수 있는 계전기를 선택하면 시스템 안정성은 물론 장기적인 안전성과 유지 관리 비용 절감도 보장됩니다.
