마이크로 ISO 자동차 계전기

Model:KLM-V6(4133)

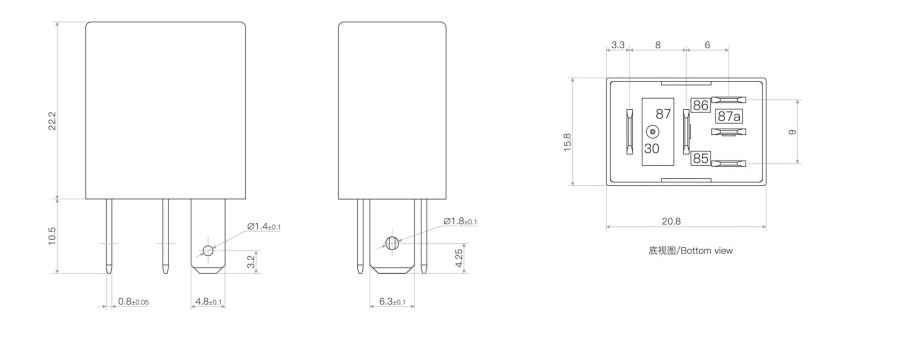

KEYONG KLM-V6(4133) 마이크로 ISO 자동차 계전기는 소형 20.8 x 15.8 x 22.2mm 설계로 최대 40A의 높은 스위칭 용량을 제공합니다. 1개의 Form A, 1개의 Form B, 1개의 Form C 접점, PC 핀 또는 빠른 연결 실장, -40°C~125°C 작동 기능을 갖춘 이 제품은 자동차 및 램프 액세서리 조달에 이상적입니다. RoHS를 준수하고 가볍고 신뢰성이 높은 KLM-V6(4133)을 사용하면 엔지니어와 구매자가 다양한 응용 분야에 적합한 릴레이를 선택하고 일치시킬 수 있습니다.

문의 보내기

제품 설명

KEYONG 산하의 전문 중국 제조업체이자 공급업체인 NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.는 자동차 조명 및 액세서리 시스템을 위한 소형 40A 스위칭 솔루션인 KLM-V6(4133) 마이크로 ISO 자동차 계전기를 선보입니다. 20.8 × 15.8 × 22.2mm의 미니 크기로 좁은 설치 공간에 적합하며 PC 핀 또는 빠른 연결 실장을 사용하여 1 Form A/B/C 접점을 지원합니다. -40°C ~ 125°C 작동용으로 설계된 이 제품은 열악한 환경에서도 안정적인 성능을 제공하며 내구성을 강화하기 위한 밀봉 및 플럭스 방지 구조 옵션을 제공합니다. 35A 및 40A 등급으로 제공되는 각 계전기는 RoHS를 준수하고 엄격한 품질 테스트를 거쳐 글로벌 자동차 애플리케이션에 안정적인 성능, 유연한 샘플링 및 경쟁력 있는 대량 공급을 제공합니다.

주요 특징

고전류 성능: 고강도 애플리케이션을 위한 30A~60A 스위칭 지원

퓨즈 통합 설계: 회로 안전성 및 과부하 보호 강화

방진 구조: 열악한 작업 환경에서도 내구성 향상

유연한 접점 옵션: 표준 및 고강도 구성과 호환 가능

다양한 설치 방법: 빠른 연결 및 PCB 장착 지원

안정적인 전자기 성능: 진동 및 부하 변화에도 안정적인 스위칭 보장

긴 서비스 수명: 최적화된 접점 재질로 마모 및 아크 발생 감소

기술적 장점

KEYONG KLD(V4) 계전기는 산업용 재료와 정밀 조립 공정으로 설계되었습니다. 접점 시스템은 낮은 저항과 높은 전도성을 보장하여 작동 중 에너지 손실을 줄입니다. 강화된 하우징 구조는 열, 먼지 및 기계적 응력에 대한 내성을 향상시킵니다.

접촉 매개변수

연락 준비	알파벳
전압강하(10A에서)	200mV 이하
연락처 자료	은 합금:AgSnO2 In2O₃, AgSnO2, AgNi
접점 등급	20A/35A 14VDC
최대 스위칭 전압	50VDC
최대 스위칭 전류	35A(저항성 14VDC)
최소 접촉 부하	1A 6VDC
전기적 내구성(주파수:900 ops/h)	1×10⁶ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	1.5W	1.7W	1.5W	1.7W	1.8W	2.0W
공칭전압(VDC)	12	12	24	24	24	24
코일저항(Q±10%)	96	96	384	384	320	320
병렬저항(Ω)		680		2700		2700
픽업 전압(최대)	75%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	150%(공칭전압)

특성 매개변수

절연 수준		클래스 B/클래스 F
절연저항		100MΩ(500VDC)
절연내력(누설전류 1mA)	절연내력(코일과 접점간)	500VAC 분
	절연 내력(개방 접점 간)	500VAC 분
작동 시간(공칭 전압에서)		10ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		10ms 이하
습기		5%-85%RH
주변 온도		-40℃~+125℃
진동 저항		10Hz~60Hz 0.35mm 복진폭
		60Hz~500Hz 49m/s²
충격 저항		196m/s²
무게		약 169
건설		방진형 밀봉형
