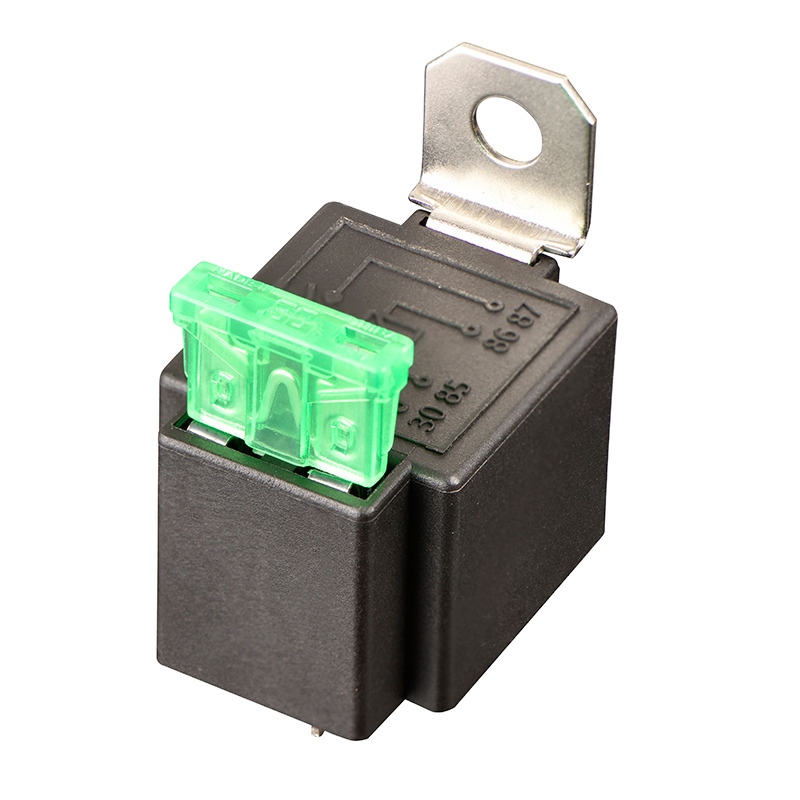

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 자동차 및 산업 시스템의 30A~60A 스위칭 애플리케이션용으로 설계된 소형 고전류 계전기인 KLD(V4) 퓨즈 설계 자동차 계전기를 소개합니다.
이는 자동차 조명, 전원 회로, 램프 액세서리 및 견고한 제어 시스템에 널리 사용되어 까다로운 조건에서도 안정적이고 신뢰할 수 있는 성능을 보장합니다.
KLD(V4)는 열악한 환경에서 향상된 내구성을 위한 방진 설계 옵션과 함께 빠른 연결 및 PCB 장착 옵션을 지원합니다. ISO 9001 인증 프로세스에 따라 제조되어 일관된 품질, 긴 서비스 수명 및 안전한 작동을 보장합니다.
컴팩트한 구조와 다양한 설치 옵션을 갖춘 Fuse Design 자동차 계전기는 고전류 제어 애플리케이션을 위한 비용 효율적이고 안정적인 솔루션을 제공합니다.
KEYONG Fuse Design 자동차 계전기는 이중 기능 시스템을 통해 작동합니다.
릴레이 코일은 저전력 신호를 사용하여 고전류 회로의 스위칭을 제어합니다.
내장된 퓨즈는 전류 부하를 모니터링하고 과부하 또는 단락 조건이 발생하면 자동으로 회로를 분리합니다.
이 통합 설계는 정밀한 전기 제어와 실시간 회로 보호를 모두 보장하여 자동차 애플리케이션의 안전성과 신뢰성을 향상시킵니다.
1. 통합 퓨즈 보호 설계
내장된 퓨즈 구조로 과전류 및 단락 손상으로부터 회로를 보호합니다.
외부 퓨즈 홀더의 필요성 감소
시스템 안전성을 향상하고 설치를 단순화합니다.
2. 높은 전기적 신뢰성
진동 및 온도 변화에도 안정적인 스위칭 성능
효율적인 전류 전송을 위한 낮은 접촉 저항
긴 전기적, 기계적 수명
3. 컴팩트한 자동차급 구조
최신 차량 배선 시스템을 위한 공간 절약형 설계
좁은 설치 환경에 적합
표준 자동차 소켓과 호환 가능
4. 강력한 환경 적응성
열, 습기, 먼지, 진동에 강함
혹독한 자동차 작동 조건을 위해 설계됨
장기간 연속 사용시 안정적인 성능
5. OEM 및 맞춤형 지원
맞춤형 코일 전압, 핀 레이아웃 및 퓨즈 등급 제공
자동차 OEM 프로젝트 및 애프터마켓 교체 시장에 적합
중국 공장 공급망의 유연한 제조 능력

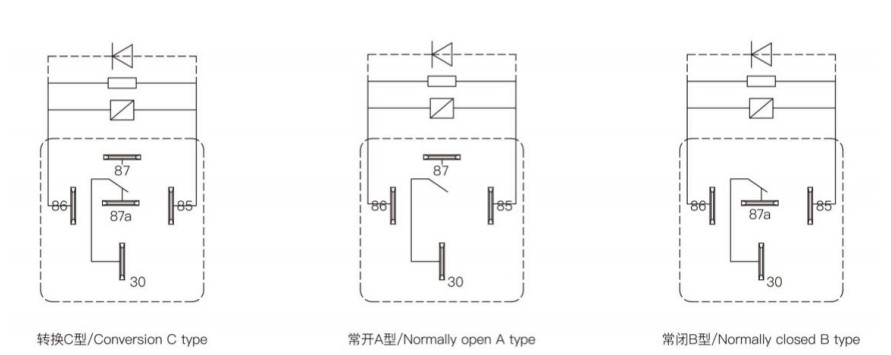

| 연락 준비 | 1/2A,1/2B 1/2C |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2 In2O₃, AgSnO2, AgNi |
| 접점 등급 | 30A/40A/60A 14VDC |
| 최대 스위칭 전압 | “부하 제한 곡선”을 참조하십시오. |
| 최대 스위칭 전류 | 60A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 병렬저항(Ω) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MQ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연내력(코일과 접점간) | 500VAC 분 |
| 절연 내력(개방 접점 간) | 500VAC 분 | |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 5Hz~22.3Hz 10mm 복진폭 | |
| 22.3Hz~500Hz 98m/s² | ||
| 충격 저항 | 294m/s² | |
| 무게 | 약 36g | |
| 건설 | 방진 | |
●자동차 전장 시스템
●엔진 제어 모듈(ECM)
●조명 시스템(헤드라이트, 안개등, LED 시스템)
●에어컨 시스템
●대형차량 전기제어
●오토바이 전기 시스템
●애프터마켓 자동차 개조 키트
1. 퓨즈 설계 자동차 계전기의 장점은 무엇입니까?
스위칭 제어와 퓨즈 보호를 하나의 장치에 결합하여 외부 배선의 복잡성을 줄이고 회로 안전성을 향상시킵니다.
2. 이 계전기는 고전류 부하를 처리할 수 있습니까?
예, KLD(V4)는 자동차 조명 및 고부하 시스템에 적합한 30A~60A의 안정적인 스위칭을 지원합니다.
3. 열악한 환경에 적합한가요?
예, 선택 사항인 방진 설계 및 산업 등급 구조는 진동, 먼지 및 온도 변화에서도 안정적인 성능을 보장합니다.
4. KEYONG은 맞춤형 솔루션을 제공할 수 있나요?
예, KEYONG은 전류 정격, 하우징 설계, 단자 유형 및 퓨즈 사양을 포함한 OEM 맞춤화를 지원합니다.
5. 이 릴레이를 일반적으로 사용하는 산업은 무엇입니까?
자동차 전자 장치, 산업 자동화 및 전력 제어 시스템에 널리 사용됩니다.
전문 자동차 릴레이 제조업체인 중국 공장으로서 KEYONG은 다음을 제공합니다.
●연간 8,000만개 이상의 안정적인 양산 능력
●ISO 인증 시스템에 의한 엄격한 품질 관리
●첨단 자동화 생산 및 테스트 장비
●강력한 OEM/ODM 맞춤화 능력
●경쟁력 있는 공장 직접 가격
●빠른 배송과 글로벌 수출 경험
우리는 릴레이 공급업체일 뿐만 아니라 글로벌 산업 및 자동차 고객을 위한 장기적인 기술 파트너이기도 합니다.
