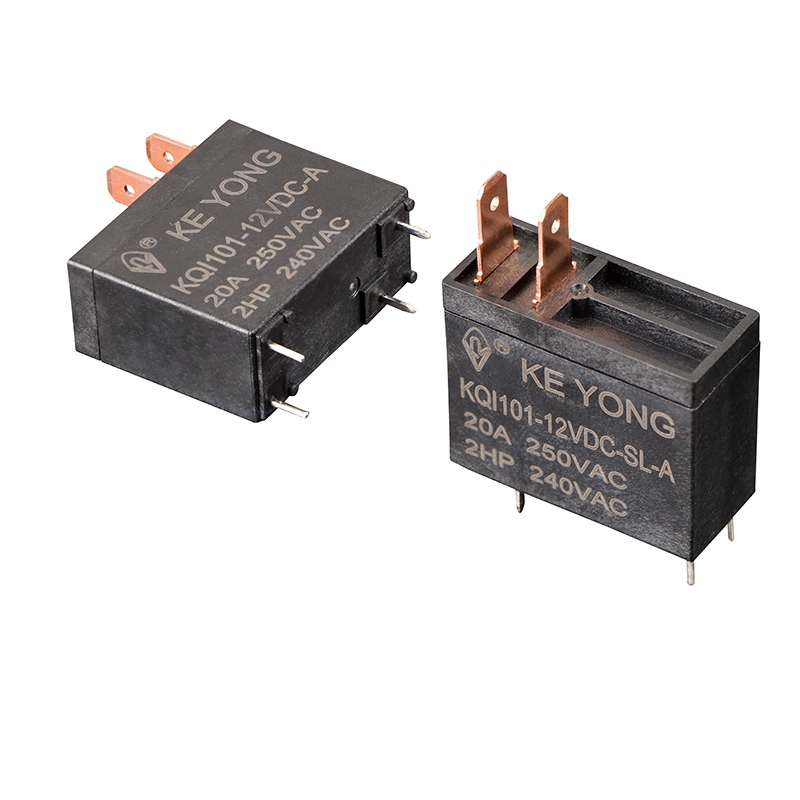

스위칭 20A용 소형 전력 PCB 계전기는 안정성, 안전성 및 긴 서비스 수명이 중요한 고전류 스위칭 애플리케이션용으로 설계되었습니다. 전자기 계전기 전문 중국 제조업체, 공급업체, 공장인 KEYONG에서 제조한 이 제품은 소형 PCB 장착 시스템에서 안정적인 성능을 제공하도록 설계되었습니다.
강력한 전기적 내구성과 일관된 접점 성능을 갖춘 이 계전기는 산업 제어 시스템, 자동차 전자 장치, 가전 제품 및 전력 관리 모듈에 널리 사용됩니다. 까다로운 환경에서도 안정적인 작동을 보장하기 위해 엄격한 품질 관리 기준에 따라 개발되었습니다.
중국의 신뢰할 수 있는 릴레이 공급업체인 KEYONG은 정밀 제조와 지속적인 개선에 중점을 두고 모든 릴레이가 글로벌 애플리케이션 요구 사항을 충족하도록 보장합니다.
●PCB 설치에 적합한 컴팩트한 소형 디자인
● 고전류 부하에 대한 안정적인 20A 스위칭 성능
●낮은 접촉 저항으로 안정적인 전자기 성능 제공
●전기적 마모에 대한 강한 저항력으로 수명 연장
●자동화된 PCB 조립 공정을 위해 설계되었습니다.
●산업용 및 가전제품 모두에 적합합니다.
이 제품은 내구성, 일관성, 적용 유연성에 중점을 둔 중국 계전기 전문 제조업체로서의 KEYONG의 의지를 반영합니다.
안정적인 회로 성능과 긴 서비스 수명을 보장하려면 스위칭 20A에 적합한 소형 전력 PCB 계전기를 선택하는 것이 중요합니다. 전문적인 중국 릴레이 제조업체 및 공급업체인 KEYONG은 고객이 다양한 애플리케이션에 가장 적합한 릴레이를 선택할 수 있도록 기술 지침을 제공합니다.
20A PCB 계전기를 선택할 때 엔지니어는 일반적으로 다음 요소를 고려합니다.
부하 유형: 저항성 부하(히터, 램프) 또는 유도성 부하(모터, 압축기)
스위칭 전류 요구 사항: 연속 전류 vs 돌입 전류
코일 전압 호환성: 매칭 제어 회로 설계
PCB 레이아웃 공간: 고밀도 기판에 대한 컴팩트한 설계 요구 사항
전기적 수명 기대: 스위칭 주기의 빈도
안전인증 요구사항: 수출시장을 위한 UL, TUV, CE 규격
자동차 시스템 또는 산업용 제어 보드와 같은 고전류 애플리케이션의 경우 20A 정격 소형 전력 계전기는 특히 PCB 공간이 제한적인 경우 컴팩트한 크기와 안정적인 스위칭 용량 사이의 균형을 제공합니다.
KEYONG은 경험이 풍부한 중국의 릴레이 공장으로서 고객이 과소평가되거나 과도하게 설계된 릴레이 선택을 피할 수 있도록 엔지니어링 지원을 제공하여 비용 효율성과 시스템 안정성을 보장합니다.

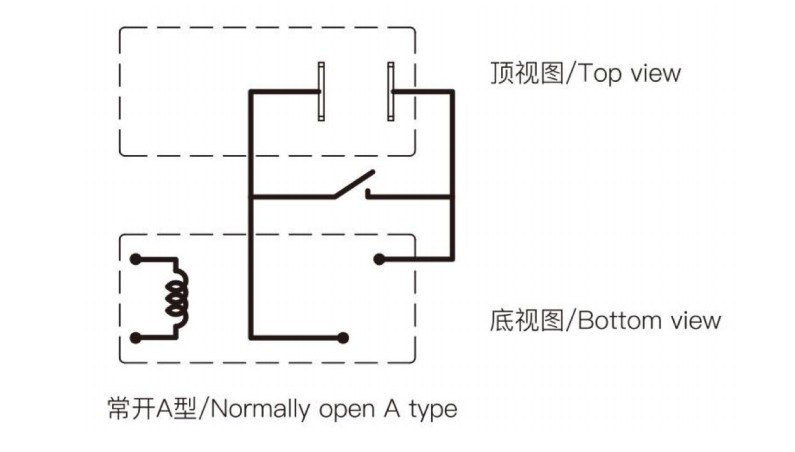

| 연락 준비 | A |
| 접촉 저항 | 100mΩ 이하 |
| 연락처 자료 | 은합금:AgSnO2 In2O2, AgSnO2, AgNi |
| 접점 정격(재부하) | 20A 250VAC |
| 최대 스위칭 전압 | 250VAC/30VDC |
| 최대 스위칭 전류 | 20A |
| 최대 스위칭 전력 | 4000VA |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.54W(L) | 0.72W(디) | ||||||||||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Ω±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| 픽업 전압(최대) | 80%(공칭전압) | |||||||||||||||
| 드롭아웃 전압(최소) | 5%(공칭전압) | |||||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000M2 | |
| 절연내력 누설전류 1mA) | 코일과 접점 사이 | 5000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 20ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 17g | |
| 건설 | 플럭스 방지 | |
스위칭 20A용 소형 전력 PCB 계전기는 여러 산업 분야에 걸쳐 널리 적용됩니다.
●산업 자동화 제어 시스템
●자동차 전자 제어 장치
●가전 스위칭 모듈
●HVAC 및 온도 제어 시스템
●전원 공급 및 에너지 관리 장비
●통신 및 신호 제어 시스템
다양한 부하 조건에서 안정적인 성능을 제공하는 KEYONG 릴레이는 신뢰할 수 있는 중국 릴레이 공장 공급업체를 찾는 글로벌 OEM 고객이 일반적으로 선택합니다.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.는 중국 절강성 닝보에 위치하고 있으며 여러 자동화 생산 라인을 갖춘 12,000m2 규모의 제조 시설을 운영하고 있습니다.
공장에는 자동 조립 시스템, 시험기, 정밀 검사 도구 등 첨단 장비가 통합되어 높은 효율성과 안정적인 생산량을 보장합니다.
연간 생산 능력이 수천만 개가 넘는 릴레이를 보유한 KEYONG은 자동차, 에너지, 통신 및 산업 분야의 글로벌 고객에게 서비스를 제공하는 신뢰할 수 있는 중국 릴레이 제조업체이자 공급업체가 되었습니다.
KEYONG은 다음을 포함한 전체 주기 기술 지원을 제공합니다.
●적용 요구 사항에 따른 릴레이 선택 지침
●전기적 매개변수 상담
●OEM 프로젝트를 위한 맞춤형 솔루션 평가
●대량생산을 위한 안정적인 리드타임 관리
●애프터서비스 기술지원 및 문제해결 지원
이 서비스 시스템은 고객이 제품뿐만 아니라 전문 중국 공장 계전기 공급업체로부터 엔지니어링 수준의 지원도 받을 수 있도록 보장합니다.
●릴레이 생산 분야에서 10년 이상의 제조 경험
●강력한 엔지니어링 및 R&D 역량
●첨단 자동화 생산 및 테스트 시스템
●국제표준에 부합하는 엄격한 품질관리
●자동차, 산업, 에너지 분야에 안정적인 글로벌 공급
KEYONG은 장기적인 협력과 일관된 제품 품질에 중점을 두고 신뢰할 수 있는 중국 전자기 계전기 제조업체, 공급업체, 공장으로서의 입지를 계속 강화하고 있습니다.
유사한 계전기 유형 간의 차이점을 이해하면 엔지니어가 해당 응용 분야에 적합한 솔루션을 선택하는 데 도움이 됩니다. 다음은 제조 및 적용 관점에서 실제 비교를 보여줍니다.
| 매개변수 | 소형 전원 PCB 릴레이(20A) | 신호 릴레이 | 일반전력계전기 |
|---|---|---|---|
| 정격 부하 | 최대 20A의 고전류 | 낮은 전류(신호 레벨) | 중간~고부하 |
| 크기 | 소형 PCB 유형 | 초소형 | 더 큰 구조 |
| 애플리케이션 | 전원 스위칭, 산업용 제어 | 신호 전송, 통신 | 일반 전력 제어 |
| 부하 유형 | 모터, 히터, 전원 모듈 | 제어 신호만 | 가정용 및 산업용 부하 |
| 내구성 | 높은 전기적/기계적 수명 | 매우 높은 신호 안정성 | 내구성이 중간~높음 |
| 비용 효율성 | 산업용으로 균형 잡힌 | 저전력 애플리케이션 | 더 넓지만 덜 컴팩트함 |
Q1: 20A 소형 PCB 릴레이의 주요 용도는 무엇입니까?
산업용 컨트롤러, 자동차 모듈, 가전제품과 같은 소형 전자 시스템에서 중간에서 높은 전류 부하를 전환하는 데 사용됩니다.
Q2: 이 릴레이를 자동차 애플리케이션에 사용할 수 있습니까?
네, 안정적인 스위칭 성능이 요구되는 자동차 전자 제어 시스템에 널리 적용됩니다.
Q3: KEYONG은 제조업체인가요, 아니면 무역회사인가요?
KEYONG은 생산, R&D, 품질 관리를 통합하는 중국의 직접 릴레이 제조업체이자 공장입니다.
Q4: 릴레이는 PCB 장착을 지원합니까?
예, 자동화된 조립 시스템의 PCB 설치를 위해 특별히 설계되었습니다.
