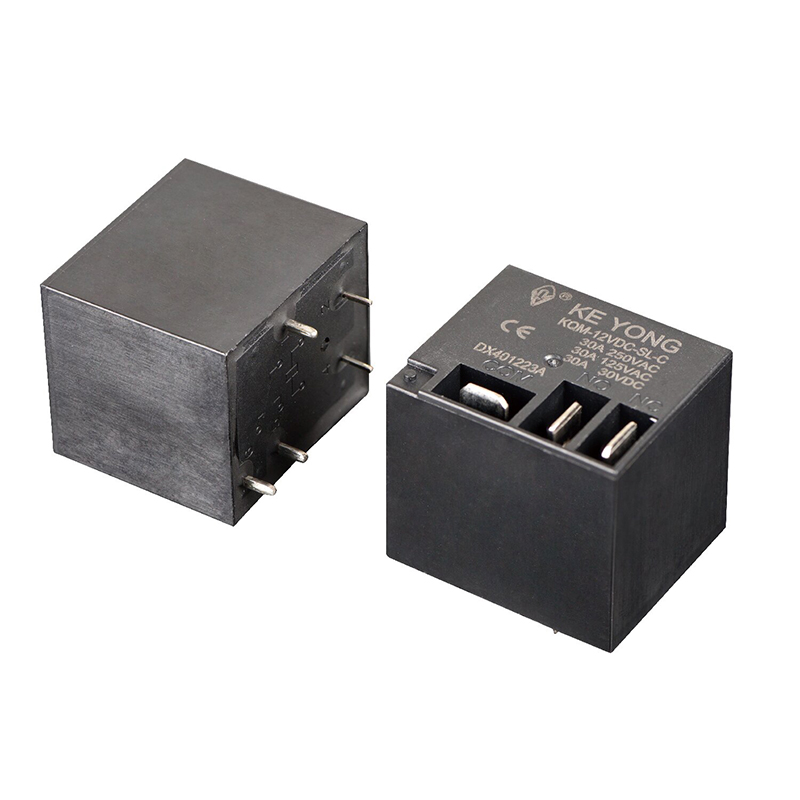

빠른 연결 및 PCB 단자용 소형 고전력 계전기

Model:KQM(T91)

빠른 연결 및 PCB 단자용 소형 고전력 계전기 KQM(T91) 50A 소형 고전력 계전기 – 유연한 단자 구성으로 안정적인 고전류 스위칭을 원하는 구매자에게 이상적인 선택입니다. 50A 접점 용량, 2kV 절연 안전성 및 낮은 전력 소비를 특징으로 하는 이 소형 계전기는 빠른 연결 및 PCB 실장을 모두 지원하여 자동차, 산업 및 가전제품 시스템에 쉽게 통합할 수 있습니다. OEM 소싱 및 장기 공급이 가능합니다. 지금 견적을 요청하고 일관된 품질과 확장 가능한 생산을 위해 신뢰할 수 있는 중국 제조업체와 협력하세요.

문의 보내기

제품 설명

KEYONG 빠른 연결 및 PCB 단자용 소형 고전력 계전기는 소형 크기, 안정적인 성능 및 장기적인 신뢰성을 요구하는 고부하 스위칭 애플리케이션용으로 설계되었습니다. 중국의 전문 릴레이 제조업체이자 10년 이상의 생산 경험을 보유한 공장인 KEYONG에서 제조한 이 릴레이는 전 세계 가전제품 제조업체, 산업 제어 시스템 통합업체, 자동차 전자 공급업체 및 OEM 장비 생산업체의 요구 사항을 충족하도록 설계되었습니다.

신뢰할 수 있는 중국 릴레이 공급업체인 KEYONG은 자동화된 정밀 제조, 엄격한 ISO9001 품질 관리 및 국제 인증을 결합하여 글로벌 조달 프로젝트를 위한 신뢰할 수 있는 릴레이 솔루션을 제공합니다. 이 소형 고전력 계전기는 콤팩트한 구조, 높은 스위칭 용량, 유연한 단자 옵션의 이상적인 균형을 제공하므로 빠른 연결 및 PCB 실장 애플리케이션 모두에 적합합니다.

접촉 매개변수

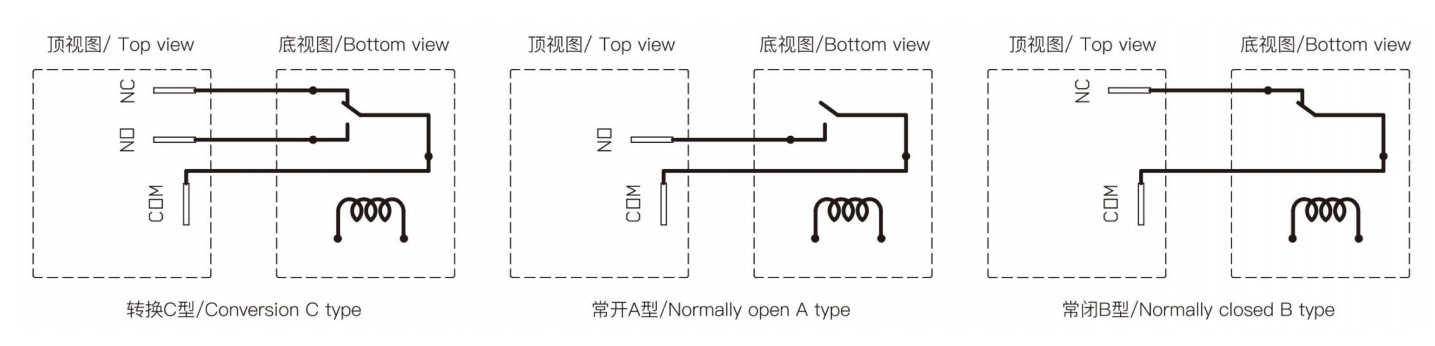

연락 준비	알파벳
접촉 저항	100mΩ 이하(1A 6VDC)
연락처 자료	은 합금:AgSnO2 In2O2, AgSnO2, AgNi
접점 정격(재부하)	20A/30A/50A 250VAC,1-1/2HP240VAC,1HP 120VAC
최대 스위칭 전압	250VAC
최대 스위칭 전류	50A
최대 스위칭 전력	7500VA
전기적 내구성(주파수:360 ops/h)	1×10⁵ops/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.9W(L)
공칭전압(VDC)	05	06	09	12	18	24	36	48
코일저항(Ω±10%)	27.7	40	90	160	360	640	1440	2560
픽업 전압(최대)	75%(공칭전압)
드롭아웃 전압(최소)	10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	130%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		1000MQ(500VDC)
절연내력(누설전류 1mA)	코일랜드 접점 사이	2000VAC 1분
	열린 접점 사이	1500VAC 1분
작동 시간(공칭 전압에서)		15ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		10ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃/+105℃
충격 저항	기능성	98m/s²
	파괴적인	980m/s²
내진동(2배진폭)		10Hz~55Hz 1.5mm
무게		약 34g
건설		밀봉된 플럭스 방지
