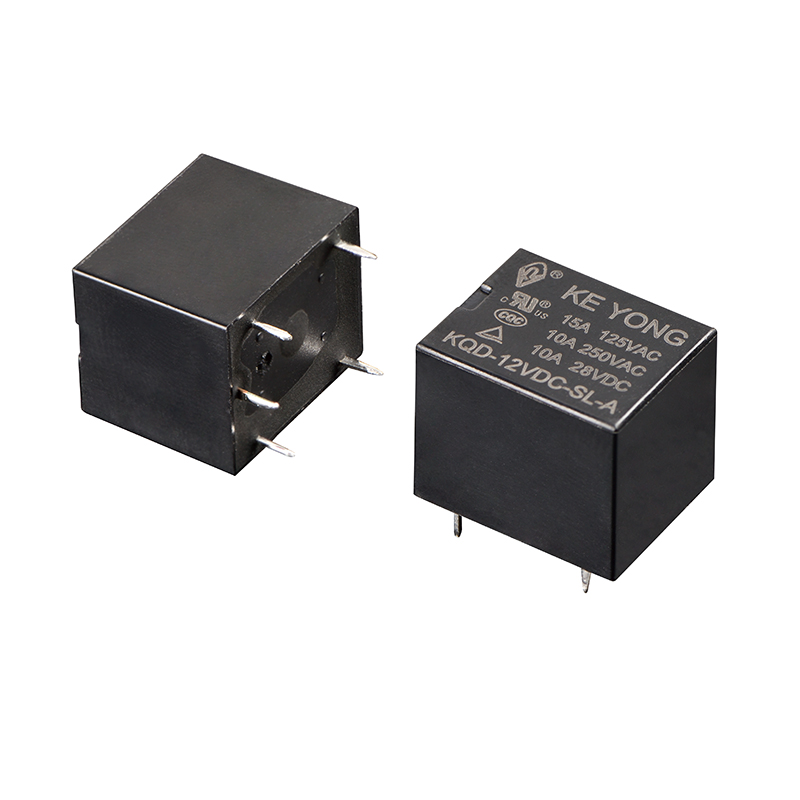

KQD(T73) 4핀 5핀 큐빅 전력 계전기는 자동차 전자 장치, 산업 제어 시스템, 가전 제품 및 전력 관리 장비의 고전류 스위칭 애플리케이션용으로 설계되었습니다. 컴팩트한 크기, 안정적인 접점 성능, 낮은 코일 전력 소비 및 안정적인 스위칭 기능을 갖춘 이 계전기는 PCB 장착 애플리케이션을 위한 효율적이고 내구성 있는 솔루션을 제공합니다.
| 우리의 릴레이 | 일반 릴레이 |
|---|---|
| 높은 전류 용량 | 낮은 스위칭 전류 |
| 안정적인 접촉저항 | 쉬운 산화 |
| 컴팩트한 큐빅 구조 | 더 큰 크기 |
| 긴 서비스 수명 | 수명 단축 |
| OEM/ODM 지원 | 제한된 사용자 정의 |
고정밀 자동화 제조
KEYONG은 다음을 갖춘 여러 첨단 자동화 생산 라인을 운영합니다.
●자동권취기, 납땜기
●지능형 조립 장비
●산업용 비전 검사 시스템
●정밀 시험기
●리베팅 및 매개변수 조정 기계
●초음파세척장비
●엄격한 생산 관리를 통해 안정적인 제품 일관성과 신뢰할 수 있는 배치 품질을 보장합니다.
엄격한 품질 관리 시스템
중국의 숙련된 릴레이 공장인 KEYONG은 원자재 검사, 생산, 테스트 및 포장 프로세스 전반에 걸쳐 ISO9001 품질 관리 표준을 엄격하게 준수합니다.
각 계전기는 안정적인 전기적, 기계적 성능을 보장하기 위해 배송 전에 포괄적인 성능 테스트를 거칩니다.
국제 인증
이 제품은 다음을 포함하여 여러 국제 인증을 획득했습니다.
●UL 인증
●TUV 인증
●CE 인증
●CQC 인증
●RoHS 준수
CE
CQC
RoHS 규제
TUV
UL
이러한 인증은 고객이 다양한 시장 접근 및 안전 요구 사항을 충족하는 데 도움이 됩니다.

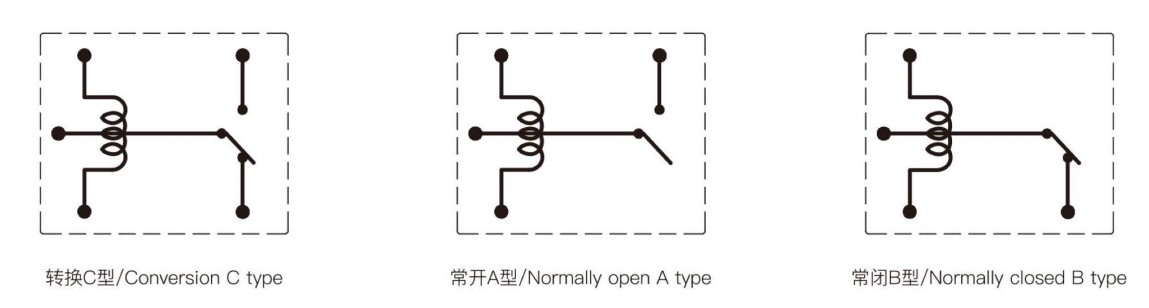

| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 동맹:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 7A/10A/15A 250VAC/28VDC,15A 125VAC |
| 최대 스위칭 전압 | 277VAC/30VDC |
| 최대 스위칭 전류 | 15A |
| 최대 스위칭 전력 | 2770VA/300W |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107ps |
| 소비전력(W) | 0.36W(L) | 0.45W(디) | ||||||||||||||
| 공칭전압(VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 1500VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 9g | |
| 건설 | 밀봉된 플럭스 방지 | |
1.4핀 큐빅 파워 릴레이와 5핀 큐빅 파워 릴레이의 차이점은 무엇인가요?
4핀 릴레이는 일반적으로 기본 제어 기능이 있는 표준 스위칭 애플리케이션에 사용됩니다. 5핀 릴레이에는 일반적으로 상시 폐쇄 또는 스위칭 회로 구성을 위한 추가 단자가 포함되어 있어 보다 유연한 제어 옵션을 제공합니다.
선택은 회로 설계 및 애플리케이션 요구 사항에 따라 달라집니다.
2.이 릴레이를 자동차 애플리케이션에 사용할 수 있나요?
예. KEYONG 4핀 5핀 큐빅 전력 계전기는 조명 제어, 공조 시스템, 배터리 관리, 보조 전원 제어 등 자동차 전자 시스템에 널리 사용됩니다.
안정적인 스위칭 성능과 내진동성을 갖추고 있어 자동차 환경에 적합합니다.
3.입방형 전력 계전기를 일반적으로 사용하는 산업은 무엇입니까?
큐빅 전력 계전기는 일반적으로 다음 분야에 사용됩니다.
●자동차전자
●산업자동화
●가전제품
●재생에너지 시스템
●보안 시스템
●통신기기
안정적인 중전류 및 고전류 스위칭이 필요한 장비에 특히 적합합니다.
4.KEYONG은 맞춤형 릴레이 솔루션을 지원하나요?
예. KEYONG은 중국의 전문 릴레이 공급업체이자 제조업체로서 고객의 기술 요구 사항 및 응용 시나리오를 기반으로 OEM 및 ODM 서비스를 지원합니다.
5.KEYONG은 어떻게 제품 품질을 보장하나요?
KEYONG은 제조과정 전반에 걸쳐 엄격한 품질관리를 시행하고 있습니다. 자동화된 생산 장비, 정밀 테스트 시스템, ISO9001 관리 표준 및 국제 인증을 통해 안정적인 제품 품질과 신뢰할 수 있는 성능을 보장합니다.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.는 자동차 릴레이, 전원 릴레이, 신호 릴레이, 신에너지 릴레이, 플래셔 릴레이, 간헐 와이퍼 릴레이, 릴레이 소켓 및 배선 하니스 솔루션을 전문으로 하는 전문 중국 릴레이 제조업체입니다.
첨단 제조 역량, 강력한 기술 지원, 포괄적인 서비스 경험을 바탕으로 KEYONG은 신뢰할 수 있는 릴레이 제품과 장기적인 협력을 원하는 국내외 고객에게 신뢰받는 릴레이 공급업체가 되었습니다.
신뢰할 수 있는 4핀 5핀 큐빅 전력 릴레이 제조업체, 공급업체 또는 중국 공장을 찾고 계시다면 KEYONG은 안정적인 품질과 효율적인 서비스로 전문적인 솔루션을 제공합니다.
