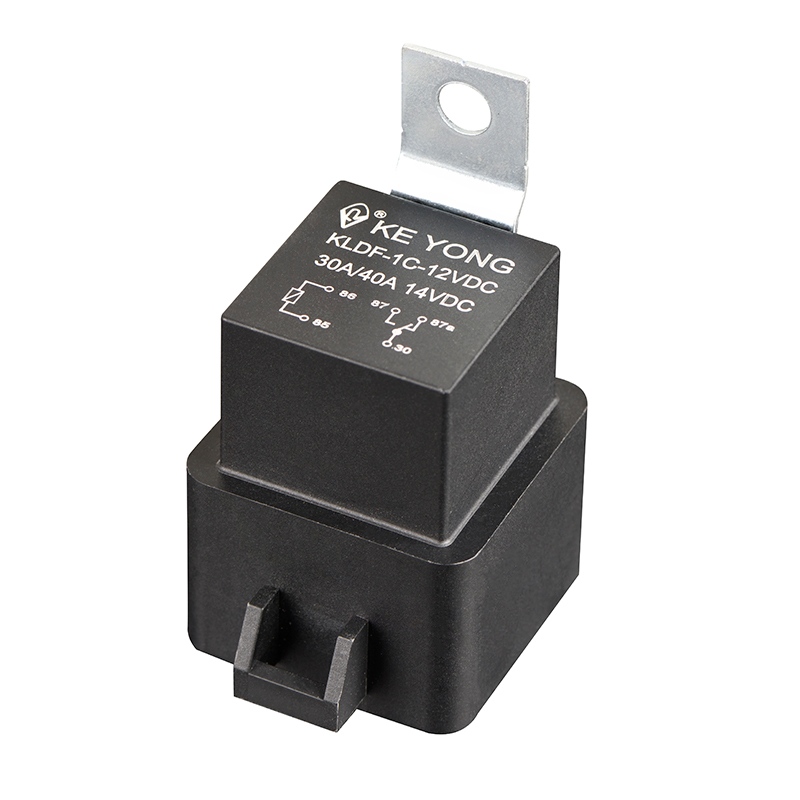

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 에서 자동차 및 램프 액세서리 애플리케이션의 60A 고전류 스위칭용으로 설계된 덮개형 자동차 계전기 KLDF(V8) 플러그인 PCB 미니 ISO 계전기를 선보입니다. 신뢰성 향상을 위해 방진 및 밀봉 옵션을 갖춘 PC 핀, 빠른 연결 및 PCB 장착을 지원합니다. 컴팩트한 미니 ISO 구조로 통합이 용이하며 옵션으로 제공되는 다이오드, 역다이오드 또는 저항기 구성을 통해 회로 보호 기능이 향상됩니다. 덮개형 하우징, 표준 ISO 단자, -40°C~125°C 작동 범위를 통해 안정적인 성능과 긴 서비스 수명을 제공합니다. 중국의 전문 릴레이 제조업체인 KEYONG에서 제조한 이 RoHS 준수 릴레이는 자동차 및 산업용 전력 시스템을 위한 비용 효율적인 솔루션입니다.
슈라우드형 자동차용 계전기는 내부 접점을 먼지, 습기, 외부 오염으로부터 분리 보호하도록 설계된 보호 커버 구조의 계전기입니다. 이 설계는 단락, 아크 손상 및 접촉 오류의 위험을 크게 줄여 중요한 자동차 전기 시스템에 적합합니다.
표준 릴레이와 비교하여 덮개형 설계는 다음을 향상시킵니다.
●전기안전
●기계적 내구성
●환경 저항성
자동차 애플리케이션에서 릴레이는 진동, 열 및 전기 부하 변동에 노출됩니다. 가려진 구조는 다음을 수행하는 데 도움이 됩니다.
●먼지, 오염물이 접점에 유입되는 것을 방지합니다.
●전기 아크 및 고장 위험 감소
●단열성능 향상
●연속운전시 릴레이 수명 연장
OEM 제조업체 및 자동차 시스템 통합업체의 경우 이 설계는 시스템 신뢰성과 안전 규정 준수를 크게 향상시킵니다.

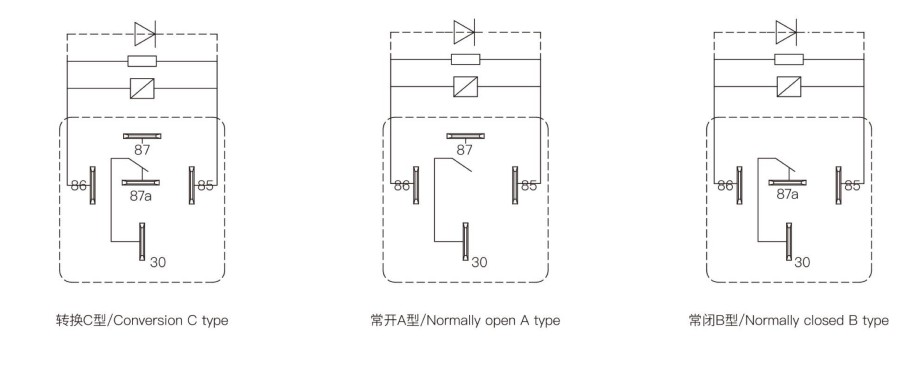

| 연락 준비 | 알파벳 |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 등급 | 30A/40A/60A 14VDC |
| 최대 스위칭 전압 | “부하 제한 곡선”을 참조하십시오. |
| 최대 스위칭 전류 | 60A |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 병렬 저항(2) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연 내력(코일과 접점 간) | 500VAC/분 |
|
|
절연 내력(개방 접점 간) | 500VAC/분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 5Hz~22.3Hz 10mm/복진폭 | |
|
|
22.3Hz~500Hz 98m/s² | |
| 충격 저항 | 294m/s² | |
| 무게 | 약 46g | |
| 건설 | 방진형 밀봉형 | |
KEYONG 슈라우드형 자동차 계전기는 여러 산업 분야에서 널리 사용됩니다.
●자동차 조명 시스템(헤드램프, 안개등)
●엔진 제어 및 ECU 시스템
●에어컨 및 HVAC 시스템
●전자식 창문 및 좌석 제어 모듈
●상용차 및 대형 트럭
●자동차 전기 보호회로
복잡한 환경에서 안정적인 자동차 릴레이 성능이 필요한 제조업체를 위한 신뢰할 수 있는 솔루션입니다.
Q1: 슈라우드형 자동차 계전기의 가장 큰 장점은 무엇입니까?
먼지, 습기 및 전기 간섭에 대한 향상된 보호 기능을 제공하여 안전성을 향상하고 서비스 수명을 연장합니다.
Q2: KEYONG은 맞춤형 릴레이 사양을 제공할 수 있나요?
예. KEYONG은 중국의 전문 릴레이 공장으로서 전압, 전류 및 설치 요구 사항을 기반으로 OEM 맞춤화를 지원합니다.
Q3: 이 계전기는 고온 자동차 환경에 적합합니까?
예. 이 계전기는 -40°C ~ +125°C 작동용으로 설계되어 엔진실 및 고강도 애플리케이션에 적합합니다.
Q4: KEYONG은 어떻게 제품 품질의 일관성을 보장합니까?
우리는 자동화된 생산 라인, 전체 테스트 절차 및 ISO 9001 품질 관리를 사용하여 안정적인 배치 간 성능을 보장합니다.
