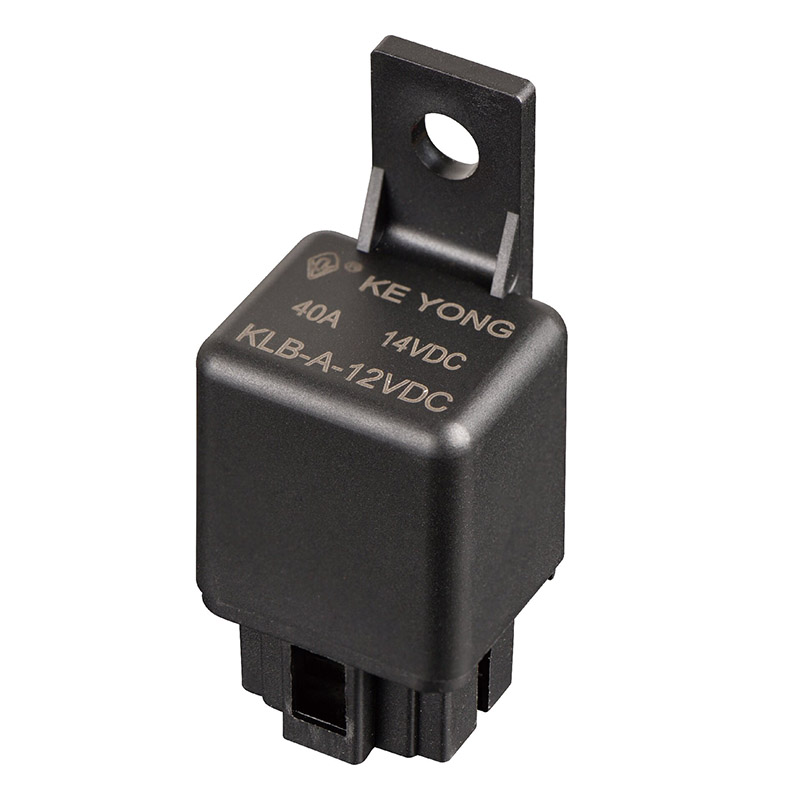

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.의 KLB(V5) 40A 스위칭 기능 자동차 계전기. 자동차 및 산업용 애플리케이션용으로 설계된 안정적인 고전류 계전기로, 팬, 조명, 히터 및 모터를 안정적으로 제어하기 위해 14VDC에서 최대 40A 스위칭이 가능한 1 Form A / 1 Form B 접점 구성을 제공합니다. -40°C ~ +125°C의 열악한 환경에서 작동하고 12V/24V 코일 옵션을 지원하며 더 나은 보호를 위해 Wash Tight(S) 및 Flux Proof(Z) 버전을 제공하는 동시에 내구성 있는 접점 설계와 RoHS 준수를 보장하여 OEM 구매자에게 긴 서비스 수명과 안전하고 비용 효율적인 성능을 보장합니다.
1. 높은 스위칭 용량(40A 부하 처리)
최대 40A를 처리하도록 설계되어 중전력 및 고전력 자동차 애플리케이션에 적합합니다.
2. 컴팩트 & 공간 절약형 디자인
작은 설치 공간을 통해 긴밀한 자동차 배선 시스템 및 퓨즈 박스에 쉽게 통합할 수 있습니다.
3. 안정적인 전기적 성능
안정적인 접촉저항
강력한 아크 억제
진동과 열에도 일관된 스위칭 성능
4. 자동차급 내구성
견딜 수 있도록 제작됨:
고온 엔진룸 환경
진동 및 기계적 충격
전기적 소음 및 서지
5. 에너지 효율적인 제어
낮은 코일 전력 소비는 제어 회로의 부하를 최소화합니다.
6. 긴 서비스 수명
접점 마모를 최소화하면서 반복되는 스위칭 주기를 위해 설계되었습니다.
적합한 릴레이를 선택할 때 다음 요소를 고려하십시오.
1. 부하 전류 요구 사항
피크 부하 조건에 대해 릴레이가 최소 40A 이상을 지원하는지 확인하십시오.
2. 전압 정격
대부분의 자동차 계전기는 12V DC 또는 24V DC 시스템용으로 설계되었습니다. 차량 시스템 전압을 일치시키십시오.
3. 연락처 구성
일반적인 유형:
SPST(1 형식 A) - 간단한 ON/OFF 제어
SPDT(1 유형 C) - 두 회로 간 전환
4. 운영 환경
확인하다:
온도 범위(엔진 베이 대 실내 사용)
진동 저항
습기 또는 먼지 보호 요구 사항
5. 터미널 유형
PCB 단자(집적 회로용)
빠른 연결 단자(와이어링 하니스 시스템용)
6. 신청유형
다양한 애플리케이션에는 다음이 필요할 수 있습니다.
높은 돌입 전류 허용 오차(모터, 팬)
연속 부하 안정성(조명 시스템)

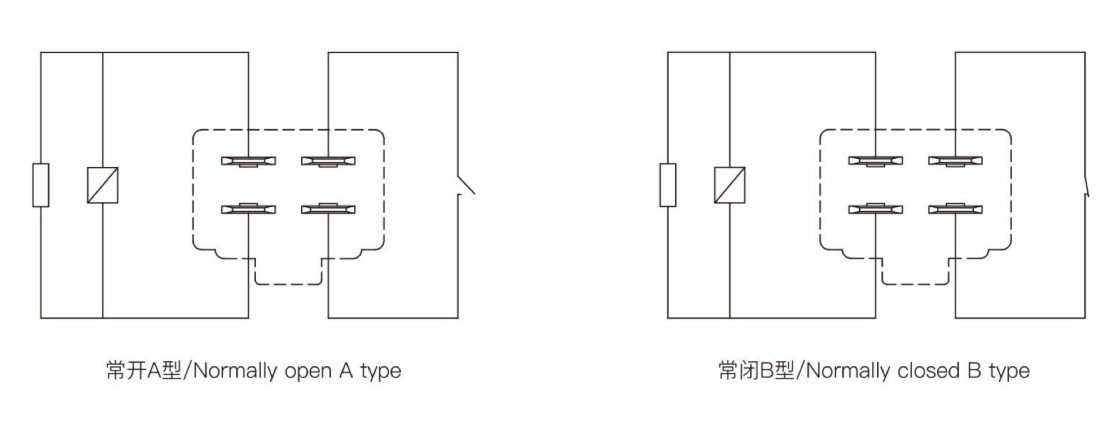

| 연락 준비 | A/B |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 등급 | 30A 40A 14VDC |
| 최대 스위칭 전압 | 50VDC |
| 최대 스위칭 전류 | 40A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁶ps |
| 기계적 내구성(주파수:18000ops/h) | 1×10'ops |
| 소비전력(W) | 1.5W | 1.7W | 1.5W | 1.7W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 |
| 코일저항(Q±10%) | 96 | 96 | 384 | 384 |
| 병렬 저항(2) |
|
680 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연 내력(코일과 접점 간) | 500VAC 분 |
|
|
절연 내력(개방 접점 간) | 500VAC 분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 5Hz~22.3Hz 10mm 복진폭 | |
|
|
22.3Hz~500Hz 98m/s² | |
| 충격 저항 | 294m/s² | |
| 무게 | 약 299달러 | |
| 건설 | 방진 | |
이러한 유형의 계전기는 제어 회로에 과부하를 주지 않고 고전류 부하를 안정적으로 제어해야 하는 자동차 전기 시스템에 주로 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
헤드라이트, 안개등 및 보조 조명 시스템
에어컨 압축기 및 냉각 팬
연료 펌프 및 엔진 제어 회로
파워 윈도우, 중앙 잠금 시스템
혼 시스템 및 와이퍼 모터
전기차 보조회로
즉, 저전력 신호로 고전력 자동차 장치를 안전하게 제어할 수 있습니다.
Q1: 자동차 계전기에서 40A는 무엇을 의미합니까?
이는 계전기가 지정된 조건에서 최대 40암페어까지 전기 부하를 안전하게 전환할 수 있음을 의미합니다.
Q2: 이 릴레이를 LED 조명 시스템에 사용할 수 있습니까?
예. 일반적으로 LED 헤드라이트, 보조등, 조명 제어 회로에 사용됩니다.
Q3: 부하가 40A를 초과하면 어떻게 됩니까?
정격 전류를 초과하면 다음이 발생할 수 있습니다.
접촉 과열
접점 용접
수명 단축 또는 고장
Q4: 모든 차량에 적합합니까?
예. 전압(12V/24V) 및 부하 요구 사항이 릴레이 사양과 일치하면 가능합니다.
Q5: 자동차 릴레이는 얼마나 오래 지속되나요?
정상적인 조건에서 고품질 40A 계전기는 수십만에서 수백만 번의 스위칭 주기를 지속할 수 있습니다.
Q6: 30A와 40A 릴레이의 차이점은 무엇입니까?
30A 릴레이: 가벼운 부하에 적합(기본 액세서리)
40A 릴레이: 모터, 압축기, 고출력 조명과 같은 무거운 부하용으로 설계됨
