자동차 전기 시스템은 릴레이를 사용하여 조명, 냉각 팬, 에어컨, 모터 및 기타 전기 부하에 대한 전력을 제어합니다. 적절한 계전기는 전환되는 전류, 부하 유형, 사용 가능한 설치 공간 및 작동 환경에 따라 다릅니다.
a의 주요 차이점은고전류 자동차 계전기표준 자동차 계전기는 각 설계가 처리해야 하는 부하입니다. 고전류 모델은 까다로운 전원 스위칭 애플리케이션을 위해 개발되었으며, 저전류 회로 및 일반 전기 제어에는 표준 계전기로도 충분할 수 있습니다. 그러나 실제 성능은 이름보다는 개별 모델의 사양에 따라 다릅니다.
자동차 전자 장치 제조업체의 경우 둘 중 하나를 선택하려면 정격 전류를 비교하는 것 이상이 필요합니다. 접점 구성, 돌입 전류, 코일 전압, 열 조건 및 장착 요구 사항도 릴레이 선택에 영향을 미칩니다.
전류 정격은 일반적으로 자동차 계전기를 선택할 때 확인하는 첫 번째 사양입니다. 조명 회로, 팬, 펌프 및 모터는 작동 및 시작 전류 특성이 다를 수 있으므로 계전기는 실제 전기 부하와 일치해야 합니다.
표준 자동차 계전기는 지정된 스위칭 용량 내의 회로에서 잘 작동할 수 있습니다. 회로에 더 높은 연속 전류 또는 상당한 돌입 전류가 포함되는 경우 적절한 고전류 접점 설계를 갖춘 릴레이가 필요할 수 있습니다.

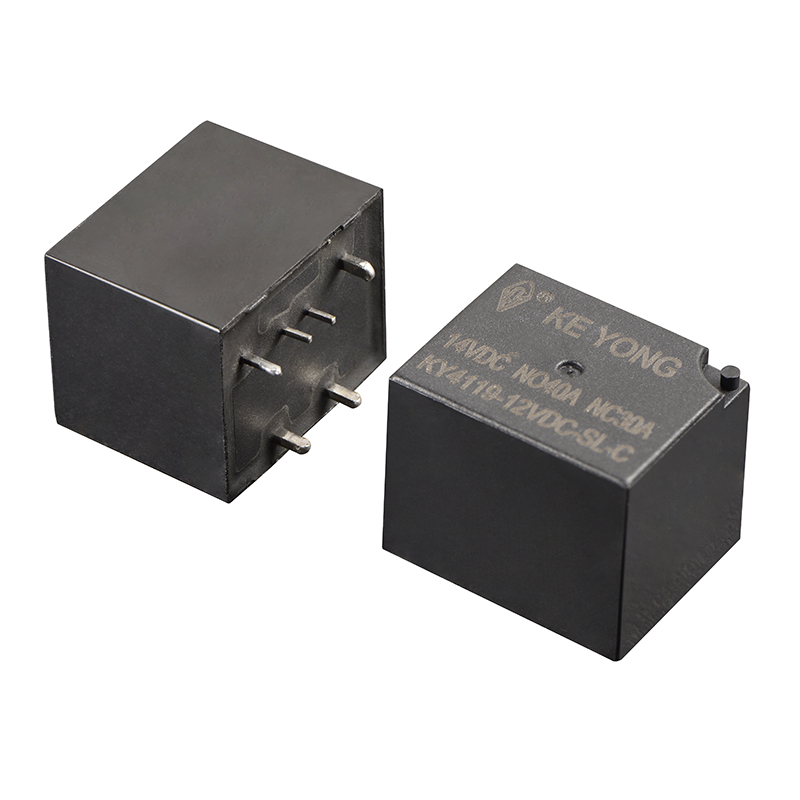

예를 들어, KEYONG의고전류 자동차 PCB 계전기, 모델 KY4119(4120)는 저항 부하 조건에서 14VDC에서 30A 또는 40A의 접점 정격을 지원합니다. 또한 이 사양은 투입 전류와 차단 전류를 구별하는데, 이는 높은 시동 전류가 있는 부하를 평가할 때 중요합니다.

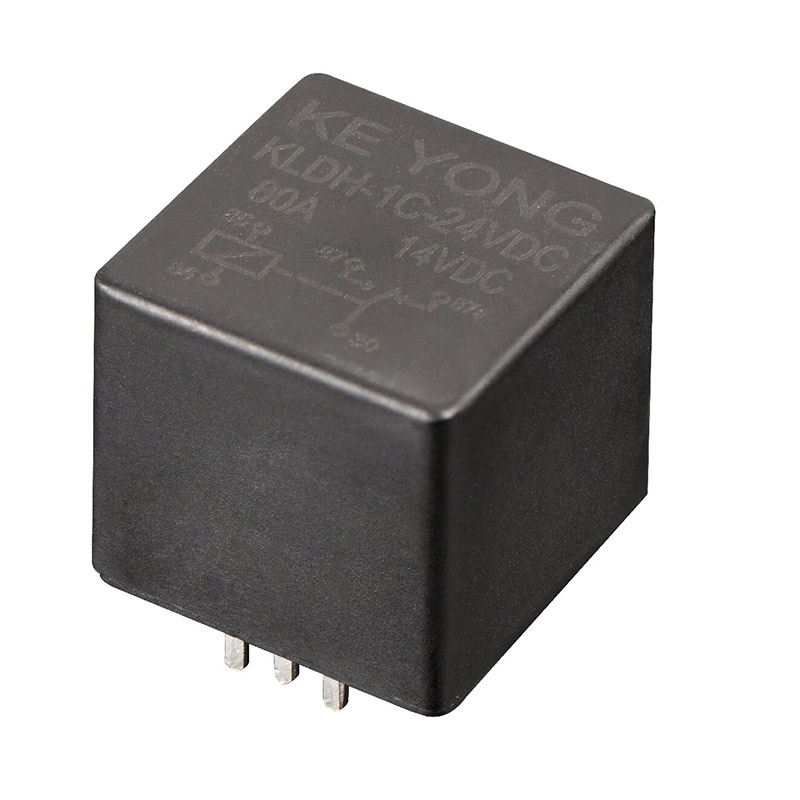

다른 전류 범위나 설치 형식이 필요한 애플리케이션의 경우100A 자동차용 고전류 계전기, 모델 KLDH(V7)는 평가할 또 다른 옵션을 제공합니다. 나열된 접점 정격과 최대 스위칭 조건을 주의 깊게 확인해야 합니다. 제품 이름이 모든 부하가 100A에서 연속적으로 스위칭될 수 있다는 의미는 아니기 때문입니다.
릴레이 접점은 전환된 부하를 전달하므로 재료, 접점 저항 및 전환 기능이 장기적인 성능에 중요합니다.
릴레이가 전원이 공급된 회로를 열거나 닫을 때 접점 사이에 전기 아크가 형성될 수 있습니다. 심각도는 전류, 전압, 부하 유형, 스위칭 조건 등의 요인에 따라 달라집니다. 모터 및 솔레노이드를 포함한 유도 부하는 저항 부하와 접점에 대한 요구 사항이 다를 수 있습니다.
고전류 설계에는 더욱 까다로운 스위칭 조건을 위해 고안된 접점 재료와 내부 구조가 포함될 수 있습니다. 일부 모델에는 아크 제어 기능도 포함되어 있습니다. 예를 들어, KEYONG의 KLDH(V7) 계전기에는 아크 제어 설계의 일부로 블로우아웃 자석이 내장되어 있습니다.
표준 자동차 계전기는 지정된 한도 내에서 부하에 적합합니다. 따라서 관련 비교는 단순히 계전기가 표준 또는 고전류로 설명되는지 여부가 아니라 접점 정격 및 스위칭 특성이 의도한 회로와 일치하는지 여부입니다.
모델을 완성하기 전에 엔지니어는 정격 전압 및 전류, 최대 스위칭 조건, 전기 내구성 및 제조업체의 부하 제한 정보를 검토해야 합니다.
표준 및 고전류 자동차 계전기 모두 제어 코일을 사용하여 접점을 작동합니다. 코일에 올바른 전압을 가하면 접촉 상태를 변경하는 자기력이 생성됩니다.
일반적인 자동차 릴레이 코일 전압에는 12VDC 및 24VDC가 포함되지만 사용 가능한 옵션은 모델에 따라 다릅니다. 코일 전압은 제어 회로와 일치해야 하며, 동일한 시스템에서 여러 릴레이가 작동하는 경우 코일 전력 소비를 고려해야 합니다.

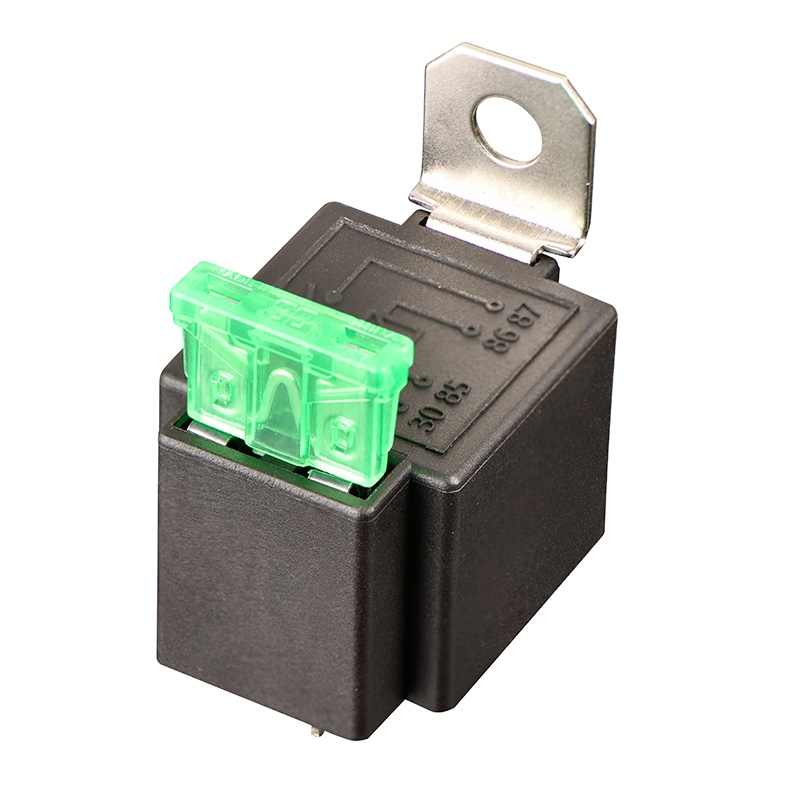

KEYONG의 KLDH(V7) 고전류 계전기에는 12VDC 및 24VDC 코일 옵션이 있습니다. 그만큼자동차 릴레이 제품군또한 일반 차량 전기 제어를 위한 다양한 릴레이 유형이 포함되어 엔지니어에게 코일 요구 사항, 접점 구성 및 장착 옵션을 비교할 때 출발점을 제공합니다.
전자 제어 모듈의 경우 코일 억제를 위해 릴레이에 다이오드나 저항기가 필요한지 여부도 확인하는 것이 좋습니다. 이러한 옵션은 드라이브 회로, 극성 요구 사항 및 릴레이 릴리스 동작에 영향을 미칠 수 있습니다. 검증 없이 추가하는 것보다는 회로 설계에 따라 선택해야 합니다.
물리적 호환성은 자동차 계전기 설계 간의 또 다른 실질적인 차이점입니다.
표준 자동차 계전기는 다양한 패키지 크기와 단자 배열로 제공됩니다. 모델에 따라 플러그인 터미널, 빠른 연결 터미널 또는 PCB 핀을 사용할 수 있습니다. 고전류 계전기는 PCB 통합 또는 전용 계전기 소켓에 설치하도록 설계될 수도 있습니다.
소형 전자 모듈의 경우고전류 자동차 PCB 계전기밀봉형 및 개방형 옵션을 갖춘 PCB 실장 형식을 제공합니다. 나열된 구성에는 엔지니어가 기존 어셈블리와의 호환성을 평가하는 데 도움이 될 수 있는 미국 및 유럽 터미널 치수가 포함됩니다.

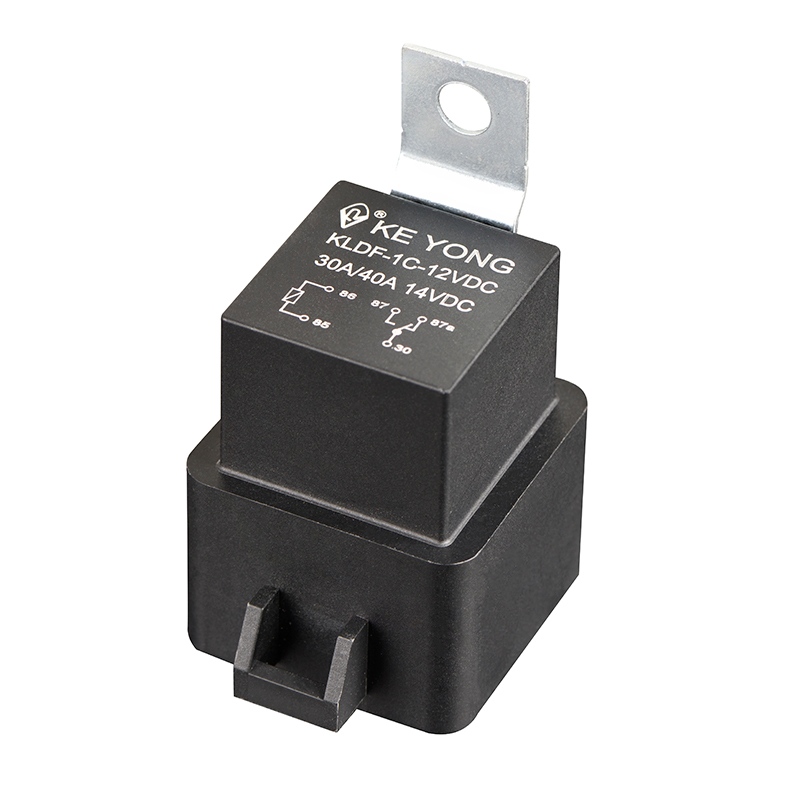

차량 전원 분배 또는 플러그인 배열이 선호되는 기타 설치의 경우,슈라우드형 자동차 계전기고려해야 할 또 다른 모델입니다. 제품에 대해 보호 옵션이 지정된 플러그인 및 PCB 관련 설치 구성을 지원합니다.
릴레이를 선택하기 전에 전체 치수, 단자 레이아웃, 장착 방법, 소켓 호환성 및 사용 가능한 공간을 비교하십시오. 적절한 전류 정격을 가진 릴레이는 기존 어셈블리에 맞지 않거나 배선 하니스에 올바르게 연결할 수 없다면 여전히 부적합할 수 있습니다.
자동차 계전기는 온도 변화와 기계적 진동이 부품 성능에 영향을 미칠 수 있는 환경에서 작동합니다. 요구 사항은 보호되는 전자 모듈부터 더 높은 온도와 더 심한 진동에 노출되는 영역까지 설치 위치에 따라 다릅니다.
계전기의 작동 온도 범위는 전기 부하와 함께 평가되어야 합니다. 접촉 가열, 스위칭 주파수, 주변 구성 요소 및 인클로저 조건은 모두 작동 중에 경험하는 온도에 영향을 미칠 수 있습니다.
KEYONG의 KLDH(V7) 및 KY4119(4120) 제품 사양에는 -40°C ~ +125°C의 작동 온도 범위가 나와 있습니다. KLDH(V7)에는 방진 및 밀폐형 구성 옵션도 포함되어 있으며, KY4119(4120)는 밀폐형 및 개방형으로 제공됩니다.
이러한 사양은 비교의 기초를 제공하지만 모든 구성이 모든 조건에서 동일하게 작동한다는 의미는 아닙니다. 엔지니어는 의도한 설치 환경에 대해 정확한 모델의 등급과 보호 구조를 확인해야 합니다.
가장 적합한 계전기는 불필요한 설계 복잡성을 도입하지 않고 애플리케이션의 전기, 기계 및 환경 요구 사항을 충족하는 계전기입니다.
표준 계전기를 고전류 모델과 비교할 때 다음 사항을 확인하십시오.
실제 부하를 결정합니다.정상 작동 전류, 기동 또는 돌입 전류, 공급 전압 및 부하 유형을 설정합니다.
연락처 등급 확인:헤드라인 전류 수치에 의존하기보다는 정격 부하 조건과 최대 스위칭 한계를 확인하십시오.
코일 사양과 일치:코일 전압, 전력 소비 및 억제 구성 요소 요구 사항을 확인하십시오.
장착 호환성 확인:치수, 단자 배열, 소켓 요구 사항 및 PCB 레이아웃을 검토합니다.
작동 조건을 평가합니다.주변 온도, 진동, 습기, 먼지 및 스위칭 주파수를 고려하십시오.
사용 수명 요구 사항 검토:응용 분야와 관련된 조건에서 전기적 및 기계적 내구성을 비교하십시오.
예를 들어, 의도한 부하에 맞는 소형 계전기는 설치 공간이 제한된 제어 보드에 적합할 수 있습니다. 배전 회로에는 보다 적합한 고전류 접점 설계를 갖춘 계전기가 필요할 수 있습니다. 최종 결정은 전체 사양과 실제 작동 조건을 바탕으로 이루어져야 합니다.
아니요. 고전류 계전기는 부하 및 스위칭 조건에 따라 기능이 필요할 때 유용합니다. 저전류 회로의 경우 올바른 전기 및 환경 등급을 갖춘 표준 릴레이로 충분할 수 있습니다.
예. 릴레이 정격이 모터의 작동 전류, 시동 전류, 전압 및 스위칭 조건을 지원하는 경우 가능합니다. 모터 부하는 유도성이므로 엔지니어는 돌입 전류, 접점 아크 및 전기적 내구성에 특별한 주의를 기울여야 합니다.
코일 전압, 접점 배열, 정격 전류 및 전압, 최대 개폐 조건, 사용 온도 범위, 단자 치수, 장착 스타일 및 보호 유형을 확인하십시오. OEM 프로젝트의 경우 샘플과 기술 문서는 생산 주문을 하기 전에 호환성을 확인하는 데 도움이 될 수 있습니다.
고전류 자동차 계전기는 까다로운 전기 부하를 위한 계전기를 설명합니다. 고전류 자동차 PCB 계전기는 인쇄 회로 기판 실장을 위한 설계를 구체적으로 식별합니다. PCB 버전은 애플리케이션의 전기적 요구 사항과 어셈블리의 기계적 및 레이아웃 제약 조건을 모두 충족해야 합니다.
표준 자동차 계전기와 고전류 모델의 차이점은 전기 부하, 스위칭 동작, 장착 요구 사항 및 작동 환경에 따라 결정됩니다. 이러한 요소를 비교하면 엔지니어가 전류 정격만을 기준으로 계전기를 선택하는 것을 피할 수 있습니다.
KEYONG은 일반 차량 전기 제어 및 고전류 애플리케이션을 위한 자동차 릴레이 옵션을 제공합니다. OEM 프로젝트에 적합한 모델을 식별하려면 기술 정보나 견적을 요청할 때 필요한 코일 전압, 부하 전류, 접점 구성, 장착 유형 및 작동 조건을 제공하십시오.
