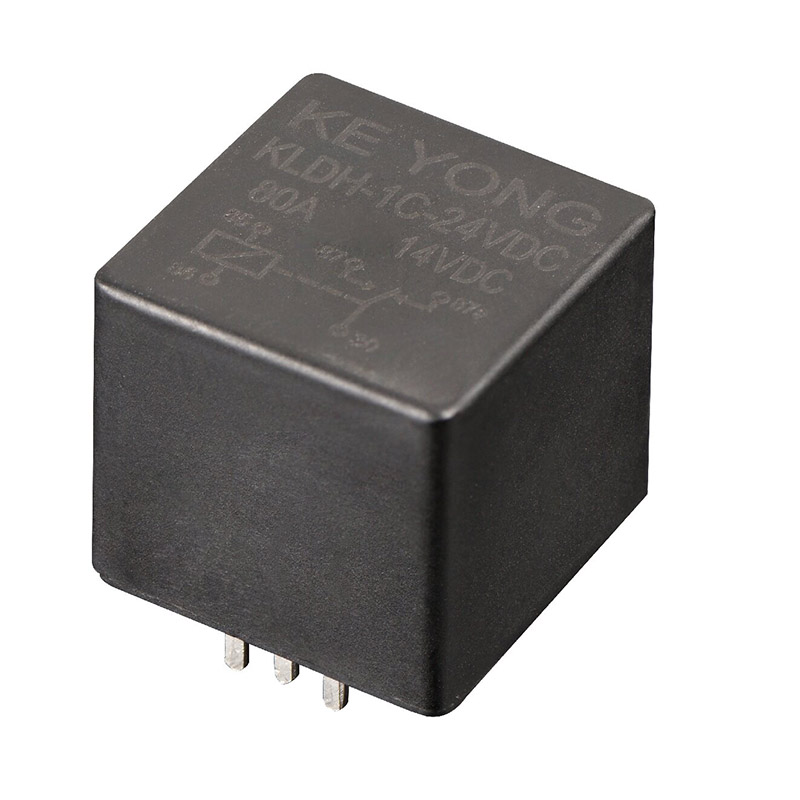

100A 자동차용 고전류 계전기는 작은 전류(예: 12/24V 제어 신호)를 사용하여 차량의 최대 전류인 100A의 ON/OFF를 제어하는 전자기 스위치입니다. 핵심 기능은 낮은 전류로 높은 전류를 제어하고, 제어 회로를 보호하며, 고전력 부하의 안정적인 스위칭을 달성하는 것입니다.
고전류 용량: 고강도 애플리케이션을 위한 100A 스위칭 기능

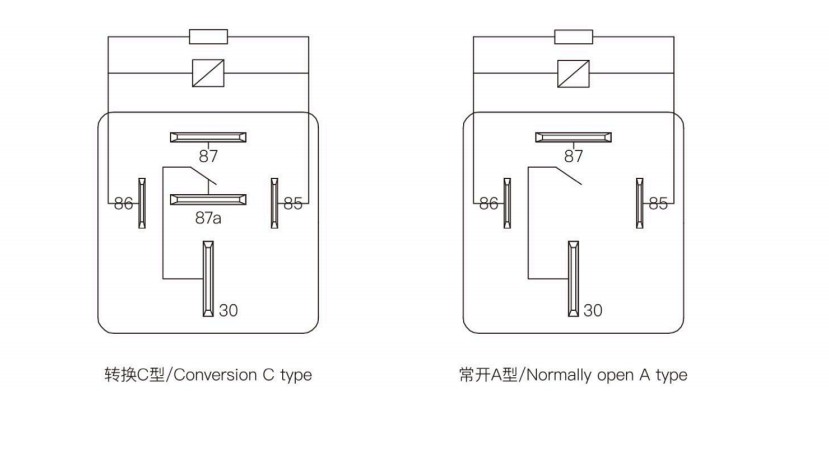

연락처 옵션: 양식 A 1개 / 양식 B 1개 / 양식 C 1개
온도 범위: 가혹한 환경의 경우 -40°C ~ 125°C

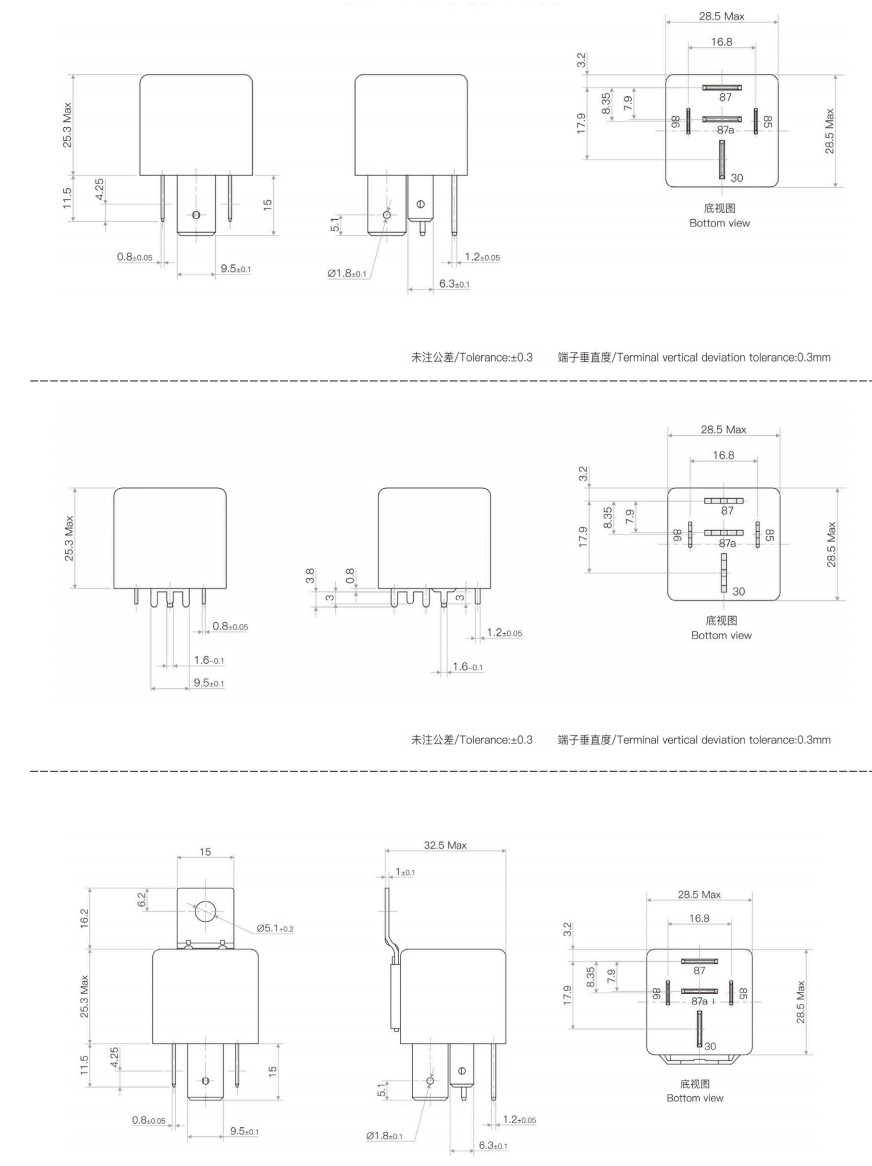

설치 유형: 플러그인, PCB 단자, PC 핀, 빠른 연결
아크 제어: 안정적인 스위칭을 위한 블로우아웃 자석 내장
보호 유형: 방진 및 플라스틱 밀봉 버전
내구성: 더 긴 서비스 수명을 위한 방폭 설계
전기 사양
코일 전압: 12VDC / 24VDC
코일 소비 전력 : 1.6W / 1.8W / 2.0W (저전력 설계)
24V 버전: 향상된 절연 및 안전성을 위해 접촉 간격 > 0.8mm
선택적 구성
다이오드 또는 저항기 억제 가능
설치 안정성 향상을 위한 금속 장착 브래킷 옵션
100A 자동차용 고전류 계전기 KLDH(V7)는 자동차 배전, 모터 제어 및 고부하 스위칭 애플리케이션을 위한 비용 효율적이고 안정적인 솔루션으로 글로벌 조달 요구에 맞는 안정적인 성능과 유연한 구성을 제공합니다.
| 연락 준비 | 알파벳 |
| 전압 강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2 In2O₃, AgSnO2, AgNi |
| 접점 등급 | 30A/40A/60A 14VDC |
| 최대 스위칭 전압 | “부하 제한 곡선”을 참조하십시오. |
| 최대 스위칭 전류 | 80A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Ω±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 병렬저항(Ω) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연내력(코일과 접점간) | 500VAC 분 |
| 절연 내력(개방 접점 간) | 500VAC 분 | |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 10Hz~55Hz 3.0mm 이중 진폭 | |
| 55Hz~500Hz 100m/s² | ||
| 충격 저항 | 294m/s² | |
| 무게 | 약 40g | |
| 건설 | 방진 밀봉형 | |
100A 자동차용 고전류 계전기 KLDH(V7)는 다음 분야에서 널리 사용됩니다.
●자동차 배전 시스템
●모터 제어 장치
●배터리 관리 시스템
●HVAC 시스템
●중공업 장비
●고부하 스위칭 회로
1. 전류 처리 능력
100A 자동차 고전류 계전기: 최대 100A의 고강도 스위칭용으로 설계되었으며 고부하 자동차 및 산업 회로에 적합합니다.
표준 계전기: 일반적으로 신호 제어 또는 경부하에 사용되는 낮은 전류(예: 5A~40A)를 처리합니다.
2. 적용범위
100A 고전류 계전기: 배전, 모터 제어, 배터리 시스템, HVAC 및 중공업 장비에 사용됩니다.
표준 릴레이: 주로 저전력 제어 회로, 소형 가전 제품 또는 신호 전환에 사용됩니다.
3. 구조설계
100A 릴레이: 안정적인 고전류 스위칭을 위해 아크 억제(블로아웃 자석 설계)로 강화된 내부 구조입니다.
표준 계전기: 고급 아크 제어 시스템 없이 내부 설계가 더 단순해졌습니다.
4. 접점 설계 옵션
100A 릴레이: 유연한 고전력 회로 설계를 위해 1개의 Form A/B/C 접점 구성을 지원합니다.
표준 릴레이: 일반적으로 접촉 형태가 제한되고 부하 적응성이 낮습니다.
5. 보호 및 내구성
100A 계전기: 열악한 환경(-40°C ~ 125°C)에 맞게 제작된 방진, 밀봉 및 플럭스 방지 설계로 제공됩니다.
표준 릴레이: 기본 보호, 진동, 열 및 오염에 대한 저항력이 낮습니다.
6. 설치 유연성
100A 릴레이: 산업 통합을 위한 플러그인, PCB, PC 핀 및 빠른 연결 장착을 지원합니다.
표준 릴레이: 주로 PCB 또는 플러그인으로 장착 옵션이 적습니다.
7. 전기 효율성
100A 릴레이: 에너지 효율적인 시스템에 최적화된 낮은 코일 전력 소비(1.6W~2.0W).
표준 릴레이: 저전력 코일 설계를 우선시하지 않을 수 있습니다.
수년간의 제조 전문 지식을 바탕으로 KEYONG은 장기적인 산업 성능을 위해 설계된 안정적인 릴레이 솔루션을 제공합니다. 이 100A 자동차 계전기는 높은 부하 용량, 안정적인 접점 성능, 뛰어난 환경 저항성을 결합하여 OEM 및 글로벌 자동차 공급업체가 신뢰할 수 있는 선택입니다.
