고전류 자동차 PCB 계전기

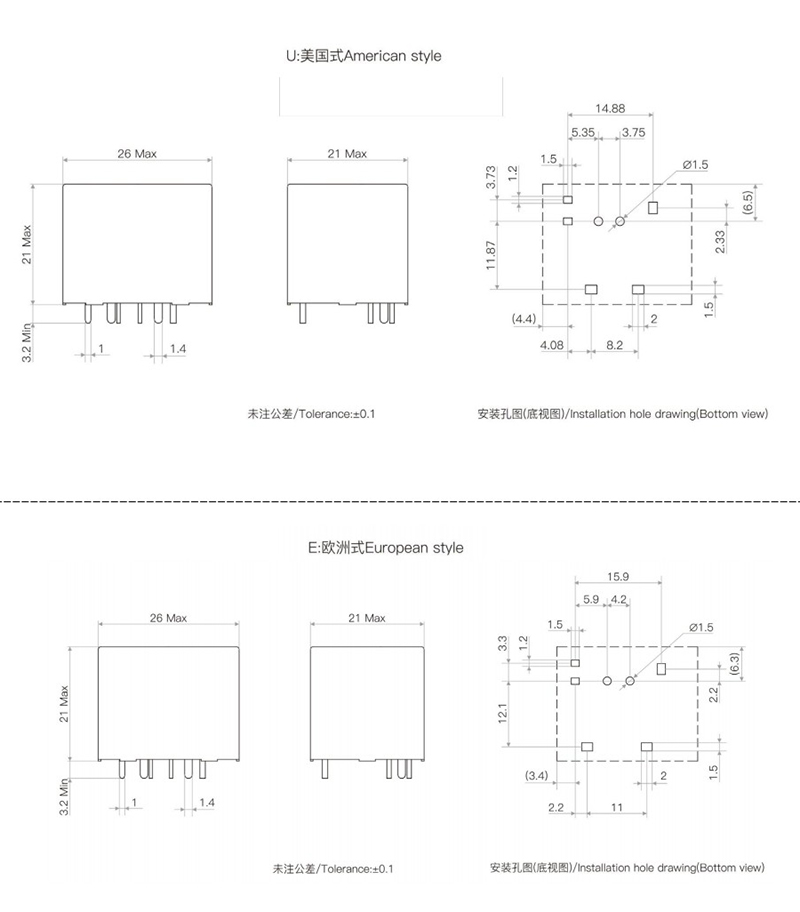

KEYONG 고전류 자동차 PCB 계전기는 소형 PCB 실장, 밀폐형 및 개방형 옵션, 미국 및 유럽 터미널 호환성을 통해 최대 40A의 안정적인 고전류 스위칭 성능을 제공하므로 자동차 제어 시스템, OEM 애플리케이션 및 산업용 전력 제어 솔루션에 이상적인 선택입니다.

문의 보내기

제품 설명

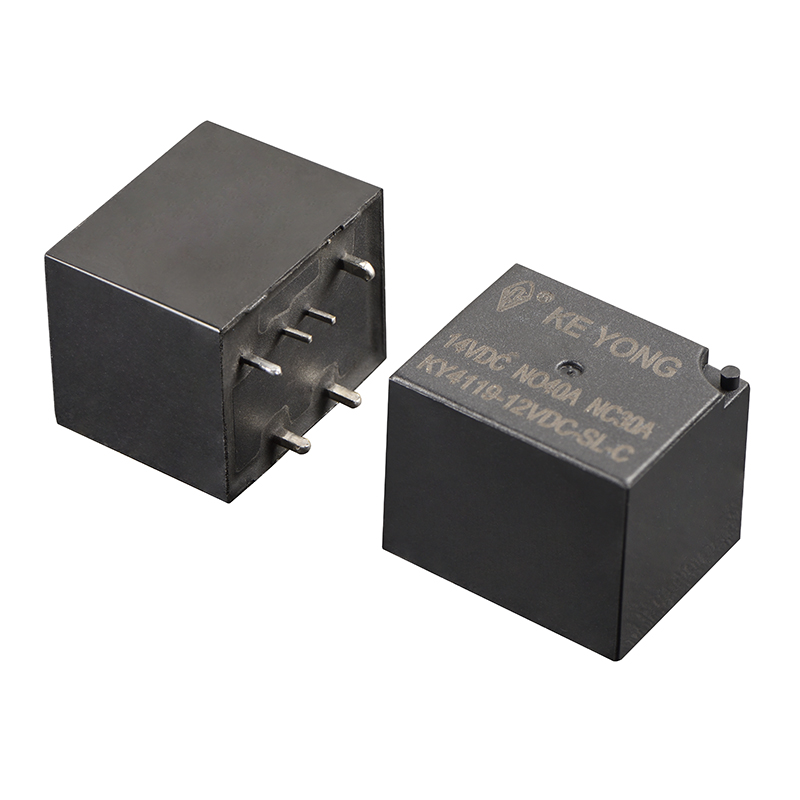

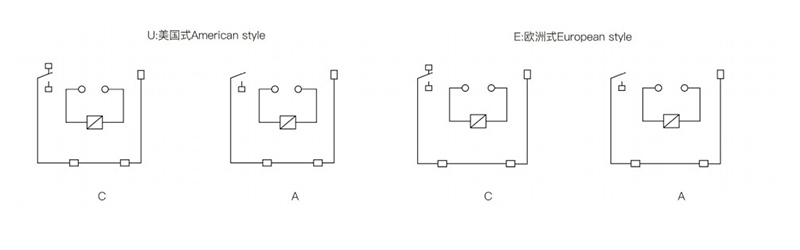

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KY4119(4120) 고전류 자동차용 PCB 계전기는 1개의 Form A 및 1개의 Form C 접점 구성으로 최대 40A 스위칭 기능을 제공합니다. 밀폐형 및 개방형으로 제공되는 이 자동차 PCB 계전기는 광범위한 애플리케이션 호환성을 위해 미국 및 유럽 단자 크기를 모두 지원합니다. 자동차 제어 시스템, 자동 제어 장비 및 산업용 애플리케이션에 널리 사용되는 KY4119(4120)는 OEM 및 산업 고객을 위해 안정적인 성능, 비용 효율성 및 안정적인 고전류 스위칭을 제공합니다.

고전류 자동차 PCB 계전기를 선택하는 이유는 무엇입니까?

고전류 스위칭 성능

고부하 전기 제어 애플리케이션용으로 설계된 이 계전기는 접촉 저항을 줄이고 전기 전도성을 향상시켜 안정적인 스위칭 성능을 제공하므로 자동차 전력 시스템 및 산업용 제어 장비에 적합합니다.

컴팩트한 PCB 마운트 디자인

PCB 실장 구조는 설치 공간을 절약하는 동시에 자동차 전자 모듈 및 제어 시스템의 조립 공정을 단순화하는 데 도움이 됩니다.

자동차 등급 신뢰성

고품질 재료와 정밀 부품으로 제조된 이 계전기는 자동차 응용 분야에서 흔히 볼 수 있는 진동, 열 및 혹독한 작동 환경에 대한 탁월한 저항성을 제공합니다.

긴 전기적 및 기계적 수명

고급 접점 재질과 최적화된 내부 구조는 서비스 수명을 연장하고 장기적인 작동 안정성을 향상시키는 데 도움이 됩니다.

다중 보호 옵션

다양한 적용 환경을 지원하고 습기 및 오염 물질에 대한 보호 기능을 향상시키기 위해 밀봉 및 방진 설계로 제공됩니다.

OEM 및 ODM 맞춤형 지원

KEYONG은 다음을 포함하여 글로벌 고객에게 유연한 맞춤 서비스를 제공합니다.

●맞춤형 코일 전압

●문의 양식

●PCB 단자 레이아웃

●브래킷 설치

●주택 구조

●로고 및 포장 맞춤화

접촉 매개변수

연락 준비	에어컨
전압강하(10A에서)	200mV 이하
연락처 자료	은 합금:AgSnO2 In2O₃, AgSnO2, AgNi
접점 정격(재부하)	30A/40A 14VDC
최대 스위칭 전압	75VDC
최대 스위칭 전류	제조사:100A(암페어,돌입 전류) 차단:60A(저항성)2500VA/300W
전기적 내구성 (빈도: 360ops/h)	1×10⁵ops/1×10⁴ops
기계적 내구성 (빈도: 18000ops/h)	1×107 ops

코일 매개변수

	표준형				민감한 유형
소비전력(W)		1.9	1.6	1.6		1.2	1.2	1.2
공칭전압(VDC)		6	12	24		6	12	24
코일저항(Ω±10%)		19	90	360		30	120	480
픽업 전압(최대)		60%(공칭전압)				75%(공칭전압)
드롭아웃 전압(최소)		10%(공칭전압)
최대 허용 오버드라이브 전압(VDC)		150%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		100MΩ(500VDC)
절연내력(누설전류 1mA)	절연 내력(코일과 접점 간)	500VAC 1/분
	절연 내력(개방 접점 간)	500VAC 1/분
작동 시간(공칭 전압에서)		10ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		10ms 이하
습기		5%~85%RH
주변 온도		-40℃~+125℃
진동 저항		10~40Hz 1.27mm/복진폭 40~70Hz 49m/s²
		70~100Hz 0.5mm/복진폭 100~500Hz 98m/s²
충격 저항		98m/s²
무게		약 19g
건설		밀봉/개방
