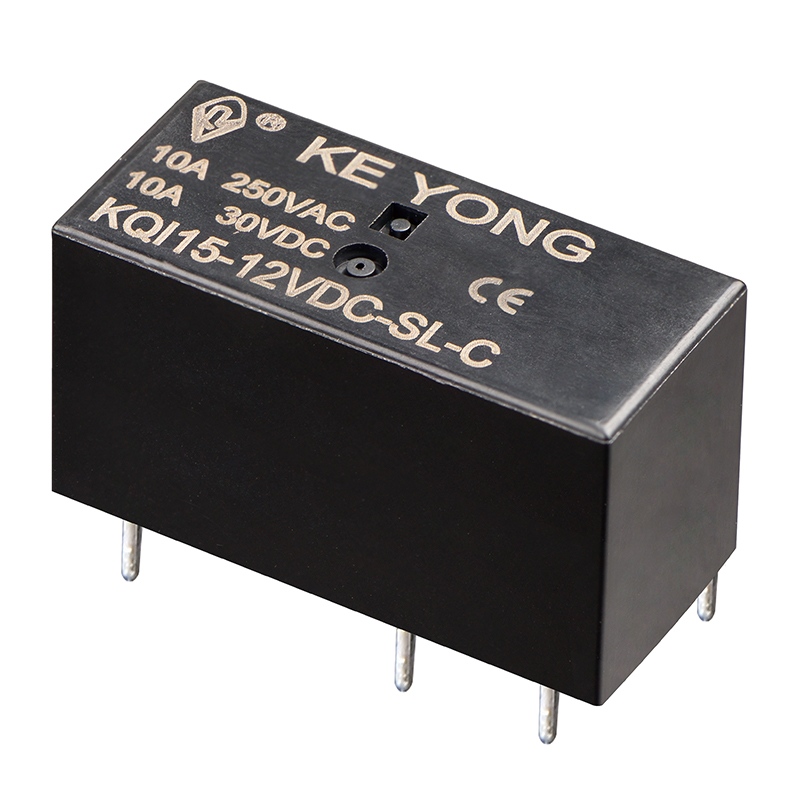

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 10A KQI15(115F) 스위칭용 소형 전력 계전기 12A PCB 계전기는 가전제품, 자동화 시스템 및 전기 제어 장비용으로 설계된 콤팩트하고 안정적인 계전기입니다. 12A 스위칭 성능, 5kV 유전 강도, 10mm 연면 거리, 낮은 0.4W 코일 소비전력을 특징으로 하는 이 제품은 장기간 애플리케이션에 안정적이고 안전한 스위칭 성능을 제공합니다. 최대 높이 16.2mm, PC 보드 장착 설계, 플라스틱 밀봉 및 플럭스 방지 옵션 및 RoHS 준수를 갖춘 이 계전기는 스마트 홈 장치, 통신 장비, 계측기, 계량기 및 원격 제어 시스템에 널리 사용됩니다. 전문적인 중국 릴레이 제조업체 및 공급업체인 KEYONG은 OEM 및 산업용 애플리케이션을 위한 신뢰할 수 있는 릴레이 솔루션을 제공합니다.
안정적인 10A 스위칭 성능
스위칭용 소형 전력 계전기 10A는 안정적인 전기 전도성과 낮은 접촉 저항으로 안정적인 부하 스위칭 성능을 제공하도록 설계되었습니다. 지속적이고 효율적인 스위칭 기능이 필요한 다양한 전자 제어 시스템에 안정적인 작동을 제공합니다.
컴팩트한 소형 구조
작고 가벼운 디자인이 특징인 이 PCB 전원 계전기는 설치 공간을 절약하고 고밀도 회로 기판 레이아웃을 지원합니다. 내부 공간 요구 사항이 제한된 현대 전자 장비에 적합합니다.
높은 전기 절연성과 안전성
엄격한 품질 표준에 따라 제조된 이 계전기는 우수한 절연 내력과 절연 성능을 제공합니다. 이는 작동 안전성을 효과적으로 향상시키고 스위칭 작동 중 전기 간섭을 줄입니다.
낮은 전력 소비
최적화된 전자기 구조는 빠른 응답 속도와 안정적인 스위칭 성능을 유지하면서 낮은 코일 전력 소비를 보장하여 전자 시스템의 전반적인 에너지 효율성을 향상시키는 데 도움을 줍니다.
긴 기계 및 전기 서비스 수명
정밀 자동화 조립 및 테스트 장비로 생산된 이 계전기는 산업 및 상업용 응용 분야에 안정적인 내구성과 장기적인 작동 신뢰성을 제공합니다.
전자 시스템에 대한 광범위한 호환성
이 소형 전력 계전기는 가전제품, 자동화 장비, 통신 장치 및 스마트 제어 모듈을 포함한 다양한 PCB 제어 시스템 및 전기 애플리케이션과 호환됩니다.
엄격한 품질 관리 및 인증
KEYONG은 생산 전반에 걸쳐 엄격한 ISO9001 품질 관리 표준을 구현합니다. 제품은 일관된 품질과 국제 규정 준수를 보장하기 위해 UL, TUV, CQC, CE 및 RoHS 인증을 획득했습니다.

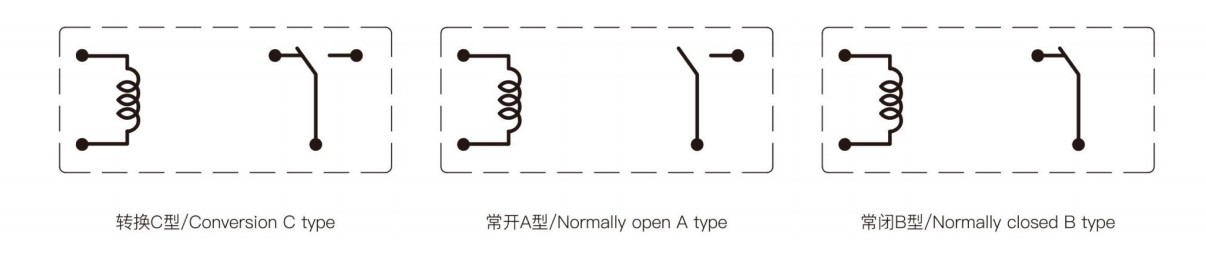

| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 10A 250VAC/30VDC |
| 최대 스위칭 전압 | 440VAC/125VDC |
| 최대 스위칭 전류 | 12A |
| 최대 스위칭 전력 | 3000VA |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ps/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.4W(L) | |||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| 픽업 전압(최대) | 70%(공칭전압) | |||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000MΩ(500VDC) | |
| 절연내력 누설전류 1mA) | 코일과 접점 사이 | 5000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 15ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 8ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 진동 저항 | 10Hz~150Hz | |
| 무게 | 약 13g | |
| 건설 | 밀봉된 플럭스 방지 | |
가전제품, 자동화 시스템, 전기 장비, 계측기, 미터 통신 시설 및 원격 제어 시설.
1.스위칭용 소형 파워 릴레이 10A는 어떤 용도로 사용되나요?
주로 가전제품, 산업자동화 시스템, 통신기기, 보안장비, 스마트전자제품 등의 전기부하 개폐 및 제어에 사용되는 계전기입니다. 컴팩트한 설치 크기를 유지하면서 회로를 안전하고 효율적으로 제어하는 데 도움이 됩니다.
2.이 릴레이는 연속 10A 전류 부하를 지원할 수 있나요?
예. 이 계전기는 적절한 작동 조건에서 안정적인 10A 스위칭 애플리케이션용으로 설계되었습니다. KEYONG은 안정적인 성능과 긴 서비스 수명을 보장하기 위해 엄격한 전기 테스트 및 품질 검사를 수행합니다.
3.이 릴레이는 PCB 실장에 적합합니까?
예. 소형 구조는 PCB 설치 및 소형 전자 시스템용으로 특별히 설계되었습니다. 효율적인 자동 조립을 지원하고 설치 공간 요구 사항을 줄이는 데 도움이 됩니다.
4.KEYONG 릴레이에는 어떤 인증이 있나요?
KEYONG 릴레이 제품은 다음과 같은 여러 국제 인증을 획득했습니다.
●UL 인증
●TUV 인증
●CQC 인증
●CE 인증
●RoHS 준수
모든 제품은 ISO9001 품질 관리 표준에 따라 제조됩니다.
