KEYONG에서 제조한 KQIH(14FH) 20A 투명 커버 소형 전력 계전기는 까다로운 전기 제어 시스템에서 안정적인 고전류 스위칭 성능을 제공하도록 설계되었습니다. 컴팩트한 구조, 투명한 보호 커버, 안정적인 접점 성능을 특징으로 하는 이 계전기는 가전제품, 산업 자동화 장비, 통신 장치, 스마트 제어 시스템, 자동차 전자 장치 및 재생 에너지 애플리케이션에 널리 적용됩니다.
중국 전문 릴레이 제조업체 및 공급업체인 Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.는 릴레이 연구 개발, 자동화 제조, 품질 검사 및 기술 서비스를 통합하여 글로벌 OEM 및 산업 고객에게 신뢰할 수 있는 릴레이 솔루션을 제공합니다.
10년 이상의 제조 경험과 연간 8천만 개 이상의 릴레이 생산 능력을 갖춘 KEYONG은 북미, 유럽, 동남아시아, 중동 및 남미 전역의 고객에게 서비스를 제공하는 신뢰할 수 있는 릴레이 공장이 되었습니다.
까다로운 환경에서도 안정적인 성능
잦은 스위칭과 연속적인 부하 동작이 수반되는 복잡한 전기적 환경에서도 안정적인 동작을 유지하도록 설계된 계전기입니다.
향상된 운영 안전성
투명한 커버 구조는 검사 가시성을 향상시키고 장비 정비 중 유지 관리 위험을 줄이는 데 도움이 됩니다.
긴 서비스 수명
최적화된 접점 시스템과 정밀한 제조 공정으로 기계적 내구성과 전기적 수명을 향상시킵니다.
자동화 생산에 적합
표준화된 PCB 장착 치수는 산업 생산 라인을 위한 효율적인 자동화 조립을 지원합니다.
높은 20A 스위칭 용량
이 소형 전원 계전기는 안정적인 20A 부하 스위칭 성능을 위해 설계되었습니다. 이는 중부하 및 고부하 전기 시스템에 신뢰할 수 있는 전기 전도성과 탁월한 접촉 안정성을 제공합니다.

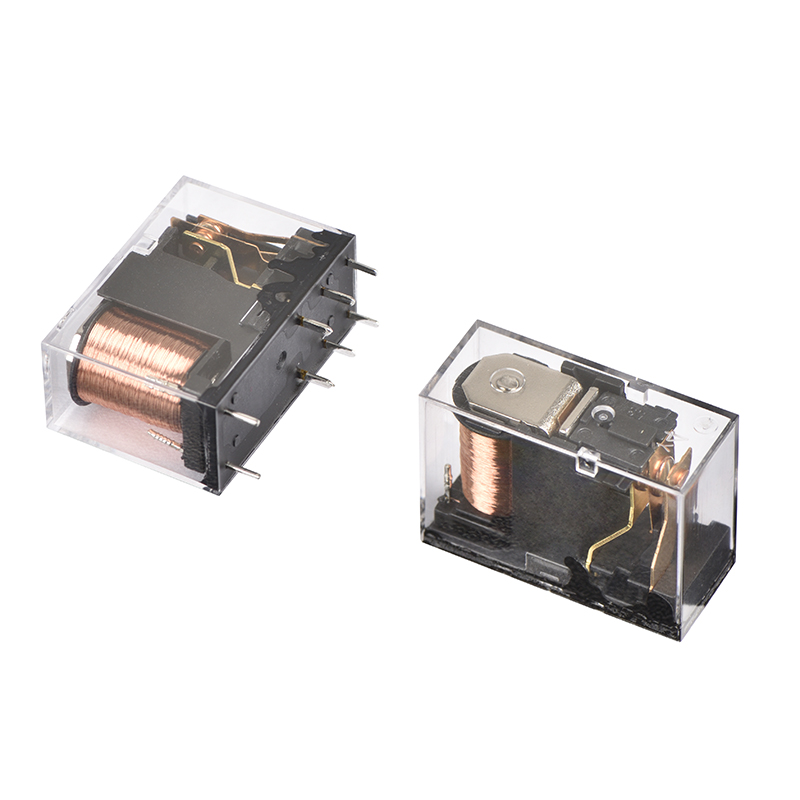

투명한 보호 커버 디자인
투명한 하우징을 통해 엔지니어와 유지보수 담당자는 작동 및 테스트 중에 내부 접촉 상태를 시각적으로 검사할 수 있어 유지보수 효율성과 작동 안전성이 향상됩니다.

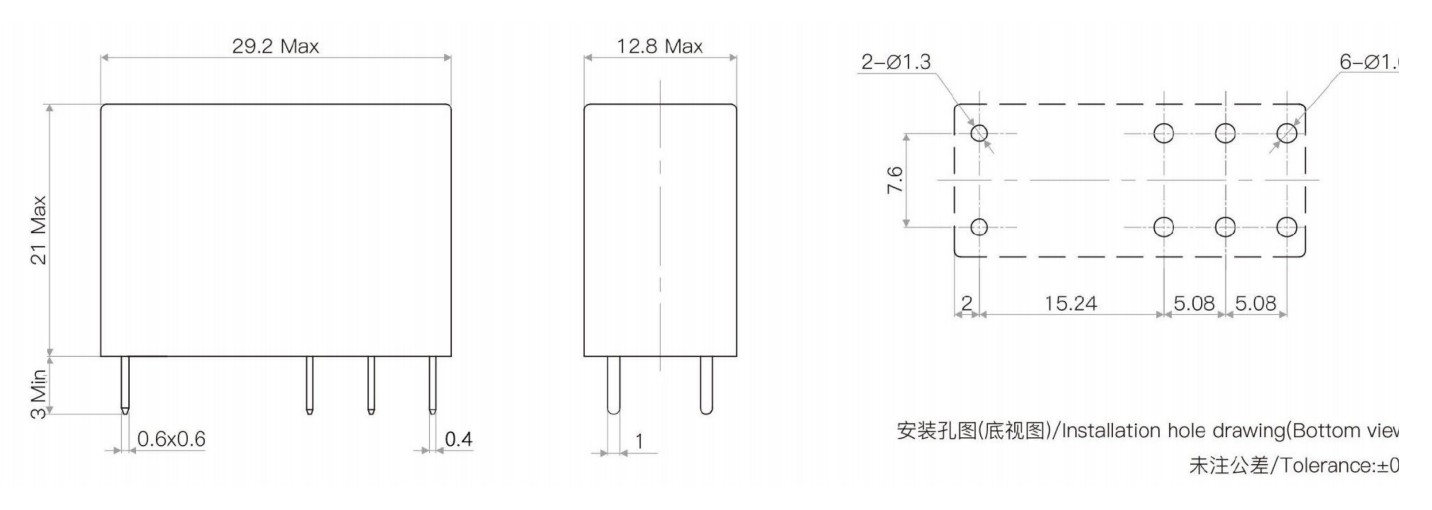

컴팩트한 PCB 실장 구조
공간 절약형 소형 구조로 설계된 이 계전기는 컴팩트한 레이아웃과 안정적인 실장이 요구되는 PCB 설치에 적합합니다.
안정적인 전기적 성능
이 계전기는 낮은 접촉 저항, 안정적인 코일 작동 및 강력한 간섭 방지 기능을 제공하므로 장기간 연속 작동에 적합합니다.
내구성 있는 접점 재료
고품질 은합금 접점은 전도성, 내아크성 및 전기적 내구성을 향상시키는 동시에 반복되는 스위칭 조건에서 서비스 수명을 연장합니다.
낮은 전력 소비
최적화된 코일 설계는 빠른 응답과 안정적인 작동을 유지하면서 에너지 소비를 줄이는 데 도움이 됩니다.

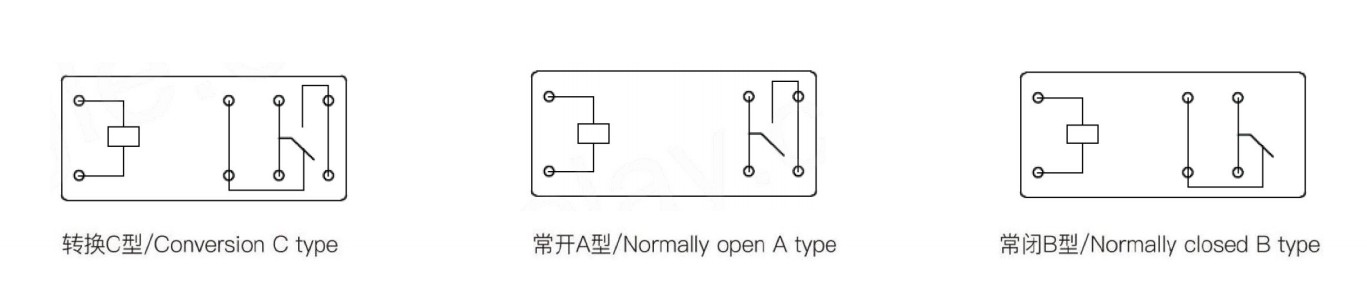

| 연락 준비 | 알파벳 |
| 접촉 저항 | ≤50mΩ(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 16A 250VAC/16A 30VDC |
| 최대 스위칭 전압 | 277VAC/30VDC |
| 최대 스위칭 전류 | 20A |
| 최대 스위칭 전력 | 5540VA/480W |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.54W(L) | 0.72W(디) | ||||||||||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Q±10%) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| 픽업 전압(최대) | 80%(공칭전압) | |||||||||||||||
| 드롭아웃 전압(최소) | 5%(공칭전압) | |||||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000MQ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 5000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 15ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 17g | |
| 건설 | 밀봉된 플럭스 방지 | |
1.20A 투명 커버 소형 전력 계전기는 어떤 용도에 적합합니까?
이 계전기는 안정적인 20A 스위칭 성능이 요구되는 가전제품, 산업 자동화 시스템, 스마트 컨트롤러, 통신 장비, 신재생 에너지 시스템, 자동차 전자 장치 및 보안 장치에 일반적으로 사용됩니다.
2.KEYONG은 맞춤형 릴레이 솔루션을 제공할 수 있나요?
예. KEYONG은 코일 전압, 단자 구조, 패키징, 애플리케이션별 솔루션 등 고객 요구 사항에 따라 OEM 및 맞춤형 릴레이 제조를 지원합니다.
3.KEYONG 릴레이에는 어떤 인증이 있나요?
KEYONG 릴레이 제품은 UL, TUV, CQC, CE, RoHS 등의 인증을 획득하여 고객이 국제 안전 및 품질 표준을 충족하도록 돕습니다.
4.KEYONG은 어떻게 제품 품질을 보장하나요?
회사는 ISO9001 품질 관리 표준을 엄격히 준수하며 생산 전반에 걸쳐 자동화된 테스트 및 검사 시스템을 사용하여 안정적인 릴레이 성능과 신뢰성을 보장합니다.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.는 중국 절강성 닝보에 위치한 전문 릴레이 제조업체입니다. 이 회사는 자동차용 릴레이, 파워 릴레이, 시그널 릴레이, 신에너지 릴레이, 플래셔 릴레이, 간헐 와이퍼 릴레이, 릴레이 소켓, 와이어링 하네스 등을 전문적으로 생산하고 있습니다.
제조 역량, 제품 품질, 기술 혁신을 지속적으로 개선함으로써 KEYONG은 전 세계 고객들에게 신뢰받는 릴레이 공급업체가 되었습니다.
신뢰할 수 있는 20A 투명 커버 소형 전원 릴레이 제조업체, 공급업체 또는 중국 공장을 찾고 계시다면 KEYONG은 귀하의 프로젝트 및 조달 요구 사항에 맞는 안정적인 제품 품질, 전문 기술 지원 및 효율적인 서비스를 제공합니다.
