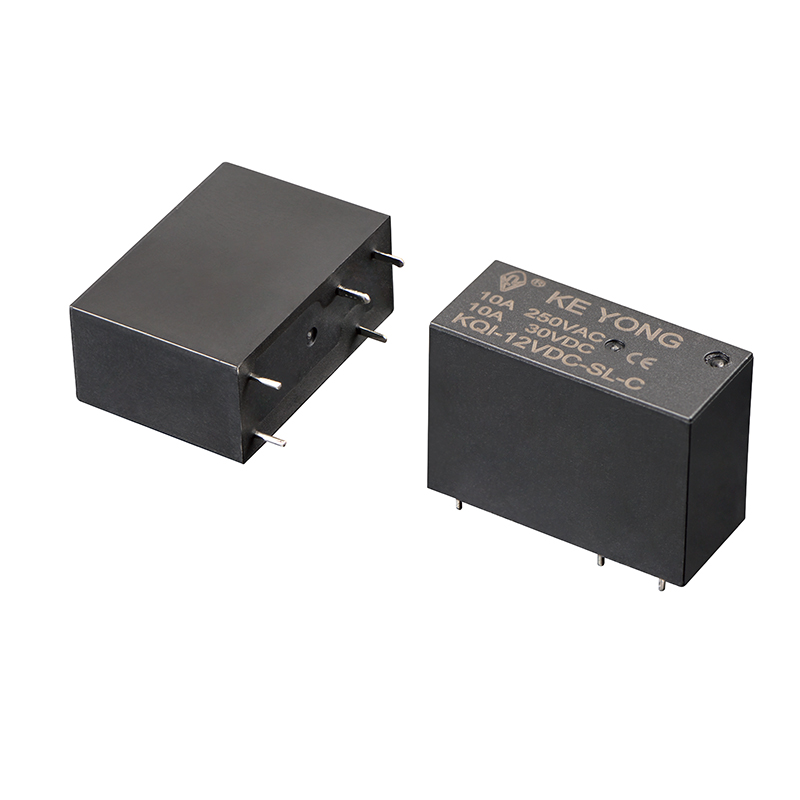

10A 소형 전원 릴레이

Model:KQI(14F)

KEYONG 10A 소형 전력 계전기 KQI(14F)는 가전제품, 자동화 시스템 및 전기 장비의 고밀도 PCB 장착을 위해 설계된 콤팩트하면서도 고부하 계전기입니다. 10A 스위칭 기능, 코일과 접점 사이의 5kV 유전 강도, 플라스틱 밀봉, 플럭스 방지 또는 방폭 버전 옵션을 갖춘 이 계전기는 까다로운 조건에서도 안정적인 성능과 전기 안전을 보장합니다. 작은 크기, 가벼운 구조, 낮은 코일 전력 소비로 에너지 효율적인 작동을 지원하고 자동화된 조립을 단순화합니다.

문의 보내기

제품 설명

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KQI(14F) 10A 소형 전력 계전기는 가전제품, 자동화 시스템, 통신 장비 및 전기 제어 장치용으로 설계된 콤팩트하고 안정적인 계전기입니다. 10A 스위칭 기능, 코일과 접점 사이의 5kV 유전 강도, 낮은 코일 전력 소비 및 소형 PCB 실장 설계를 특징으로 하는 이 제품은 까다로운 애플리케이션에서 안정적이고 안전한 성능을 제공합니다.

이 계전기는 다양한 작동 요구 사항을 충족하기 위해 플라스틱 밀봉, 플럭스 방지 및 선택적인 방폭 유형으로 제공됩니다. 경량 구조와 PC 보드 장착 설계로 조립이 단순화되고 생산 효율성이 향상됩니다. 전문 중국 릴레이 제조업체인 KEYONG은 글로벌 고객 및 엔지니어링 프로젝트를 위해 OEM 맞춤화, 샘플 지원 및 안정적인 대량 공급을 통해 신뢰할 수 있는 릴레이 솔루션을 제공합니다.

주요 특징

안정적인 10A 스위칭 용량

안정적인 10A 부하 스위칭 성능을 위해 설계되었으며 안정적인 전기 작동이 필요한 전력 제어 및 신호 전송 애플리케이션에 적합합니다.

컴팩트한 PCB 마운트 디자인

소형 구조로 PCB 설치 공간을 절약하는 동시에 뛰어난 절연성과 전기적 신뢰성을 유지합니다.

높은 전기 안전 성능

이 계전기는 전기 시스템에서 장기적으로 안정적인 작동을 위해 신뢰할 수 있는 유전 강도와 절연 성능을 제공합니다.

낮은 코일 전력 소비

최적화된 코일 설계로 에너지 소비를 줄이고 전반적인 시스템 효율성을 향상시킵니다.

긴 기계적, 전기적 수명

내구성과 작동 일관성을 보장하기 위해 정밀 자동화 조립 및 테스트 장비로 제조되었습니다.

다양한 산업에 적합

가전제품, 스마트 홈 시스템, 산업 자동화, 통신 기기, 보안 시스템, 재생 에너지 장비에 널리 사용됩니다.

접촉 매개변수

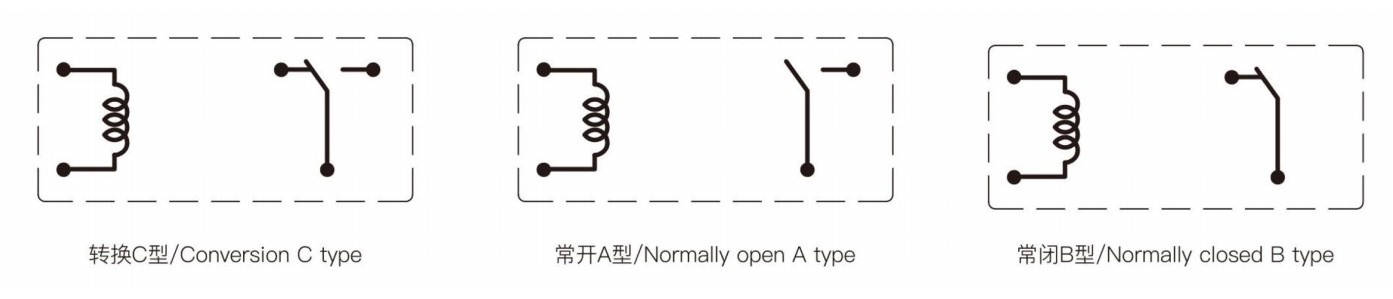

연락 준비	알파벳
접촉 저항	100mΩ 이하
연락처 자료	은 합금:AgSnO2In2O₃,AgSnO2,AgNi
접점 정격(재부하)	10A 250VAC/30VDC
최대 스위칭 전압	250VAC/30VDC
최대 스위칭 전류	10A
최대 스위칭 전력	2770VA/300W
전기적 내구성(주파수:360 ops/h)	1×10⁵ops/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.54W(L)								0.72W(디)
공칭전압(VDC)	05	06	09	12	18	24	36	48	05	06	09	12	18	24	36	48
코일저항(±10%)	46.3	66.7	150	267	600	1067	2400	4267	34.7	50	112.5	200	450	800	1800	3200
픽업 전압(최대)	80%(공칭전압)
드롭아웃 전압(최소)	5%(공칭전압)
최대 허용 오버드라이브 전압(VDC)	130%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		1000MΩ(500VDC)
절연내력(누설전류 1mA)	Coi와 연락처 사이	5000VAC 1분
	열린 접점 사이	1000VAC 1분
작동 시간(공칭 전압에서)		15ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		10ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃
충격 저항	기능성	98m/s²
	파괴적인	980m/s²
내진동(2배진폭)		10Hz~55Hz 1.5mm
무게		약 13g
건설		밀봉된 플럭스 방지
