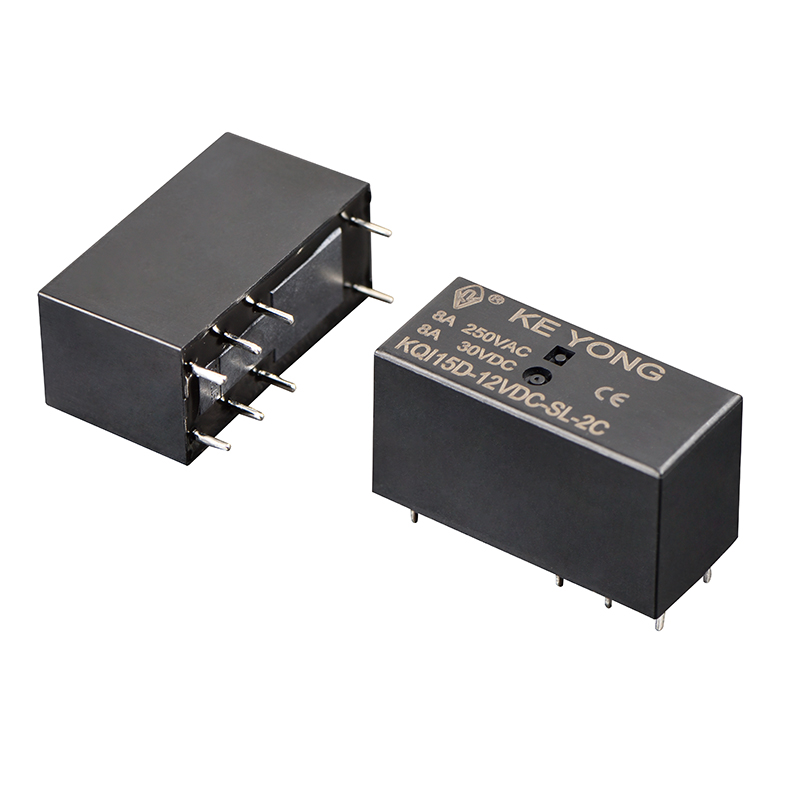

소형 고전력 계전기 8A/250VAC

Model:KQI15D(115F-2P)

KEYONG 소형 고전력 계전기 8A/250VAC KQI15D(115F-2P) 8A PCB 계전기는 가전제품, 자동화 시스템 및 전기 장비용으로 설계된 로우 프로파일, 고감도 계전기입니다. 8A 스위칭 성능, 5kV 유전 강도 및 10mm 연면 거리를 갖춘 이 소형 16.2mm 계전기는 안정적인 절연과 안전한 작동을 보장합니다. 플라스틱 밀봉, 플럭스 방지 및 옵션 방폭 버전으로 제공되는 KQI15D(115F-2P)는 에너지 효율적인 PCB 실장을 위해 낮은 코일 전력 소비와 경량 구조를 결합합니다.

문의 보내기

제품 설명

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KQI15D(115F-2P) PCB 소형 고전력 계전기 8A/250VAC는 가전제품, 자동화 시스템, 통신 장비 및 전기 제어 장치용으로 설계된 콤팩트하고 안정적인 계전기입니다. 안정적인 8A 스위칭 성능과 높은 전기 안전 성능을 갖춘 이 제품은 고밀도 PCB 애플리케이션 및 장기간 작동에 적합합니다.

주요 특징

안정적인 부하 제어를 위한 8A 스위칭 기능

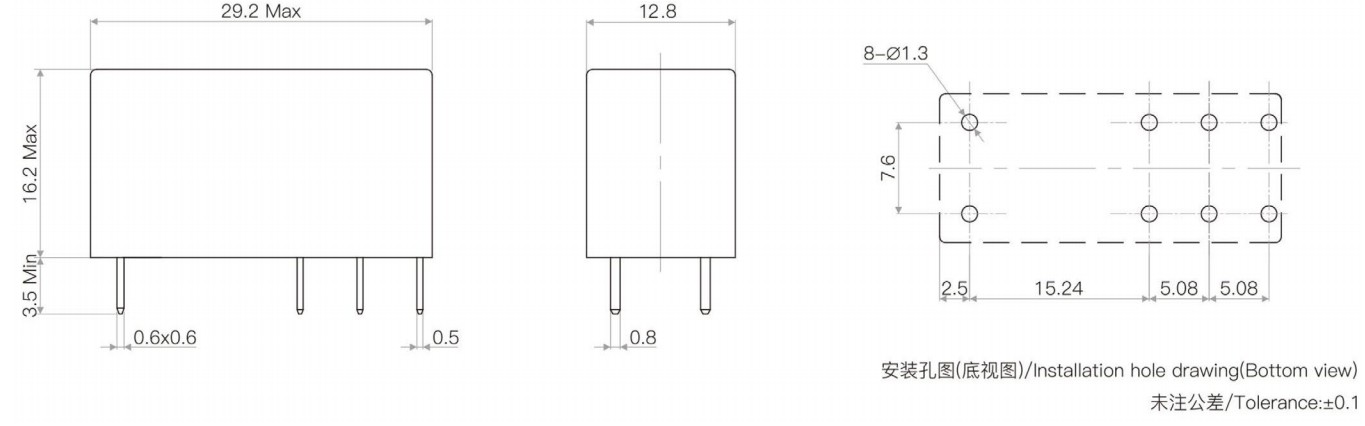

높이가 16.2mm에 불과한 컴팩트한 로우 프로파일 디자인

코일과 접점 사이의 절연 내력 5kV

향상된 전기 안전성을 위한 10mm 연면 거리

선택적 IEC60335-1 준수

더 나은 에너지 효율성을 위한 낮은 코일 전력 소비

소형 기기에 적합한 경량 구조

자동화된 조립을 위한 PC 보드 장착

플라스틱 밀봉형, 플럭스 방지형 및 선택적인 방폭형으로 제공됩니다.

접촉 매개변수

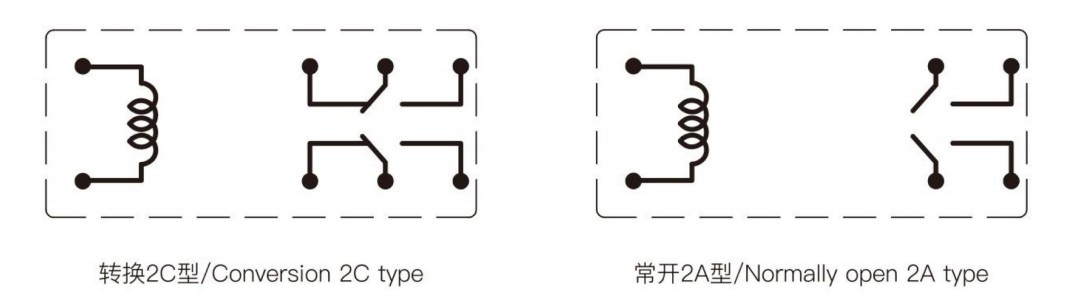

연락 준비	2A,2C
접촉 저항	50mΩ 이하
연락처 자료	은 합금:AgSnO2In2O₃,AgSnO2,AgNi
접점 정격(재부하)	8A 250VAC/30VDC
최대 스위칭 전압	440VAC/125VDC
최대 스위칭 전류	8A
최대 스위칭 전력	2000VA
전기적 내구성(주파수:360 ops/h)	1×10⁵ps/1×10⁴ops
기계적 내구성(주파수:18000ops/h)	1×107 ops

코일 매개변수

소비전력(W)	0.4W(L)
공칭전압(VDC)	05	06	09	12	18	24	36	48
코일저항(Q±10%)	62	90	202	360	810	1440	3240	5760
픽업 전압(최대)	≤80%(공칭 전압)
드롭아웃 전압(최소)	≥5%(공칭 전압)
최대 허용 오버드라이브 전압(VDC)	150%(공칭전압)

특성 매개변수

절연 수준		B/F
절연저항		1000MΩ(500VDC)
절연내력(누설전류 1mA)	코일과 접점 사이	5000VAC 1분
	연락처 세트 간	2500VAC 1분
	열린 접점 사이	1000VAC 1분
작동 시간(공칭 전압에서)		15ms 이하
릴리스 시간(다이오드 제외)(공칭 전압에서)		8ms 이하
습기		5%~85%RH
주변 온도		-40℃~+85℃
충격 저항	기능성	98m/s²
	파괴적인	980m/s²
진동 저항		10Hz~150Hz
무게		약 15g
건설		밀봉된 플럭스 방지
