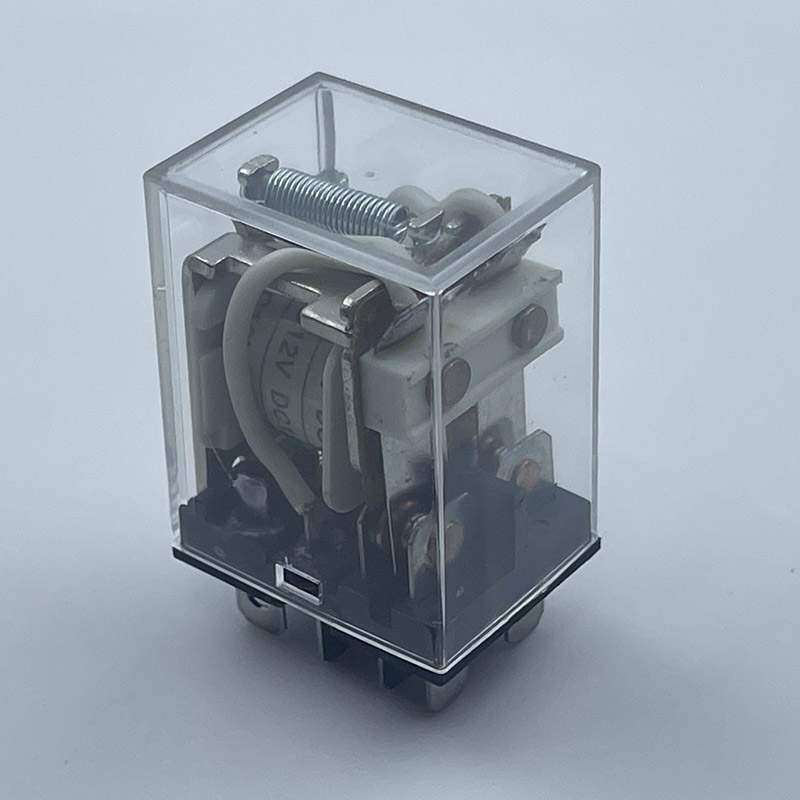

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KY13F(18F) 다중 기능 소형 전력 계전기는 효율적인 스위칭 애플리케이션을 위해 설계된 소형의 고신뢰성 계전기입니다. 낮은 코일 전력 소비와 안정적인 성능으로 최대 20A(1극) 및 12A(2극) 부하 용량을 지원합니다. 이 소형 전력 계전기는 가전제품, 자동화 시스템, 통신 및 산업 장비에 널리 사용됩니다. PCB 및 소켓 장착 옵션, 옵션 LED 표시기, 다이오드 및 푸시 테스트 기능을 통해 유연한 설치와 손쉬운 유지 관리를 제공합니다. RoHS를 준수하고 OEM 및 대량 공급에 적합하며 까다로운 환경에서도 장기적인 내구성과 일관된 작동을 보장합니다.
| 특징 | 소형 전력 계전기 | 표준 릴레이 |
|---|---|---|
| 크기 | 소형, PCB 친화적 | 더 큰 크기 |
| 전력 소비 | 낮은 코일 전력 | 더 높은 에너지 사용량 |
| 스위칭 속도 | 더 빠른 응답 | 느린 기계적 동작 |
| PCB 통합 | 간편한 자동 납땜 | 제한된 PCB 적합성 |
| 신뢰할 수 있음 | 높은 안정성, 긴 수명 | 보통의 내구성 |
| 적용 범위 | 전자, 자동화, 스마트 기기 | 기본 산업 제어 |
높은 신뢰성 스위칭
안정적인 접촉 저항은 지속적인 부하 조건에서도 장기적인 스위칭 신뢰성을 보장합니다.
낮은 코일 전력 소비
최적화된 전자기 구조는 에너지 소비를 줄이고 전반적인 시스템 효율성을 향상시킵니다.
우수한 단열 성능
5kV 절연 강도는 산업 및 가정용 애플리케이션에 향상된 전기 안전성을 제공합니다.
컴팩트한 PCB 디자인
소형 크기는 강력한 스위칭 기능을 유지하면서 설치 공간을 절약하는 데 도움이 됩니다.

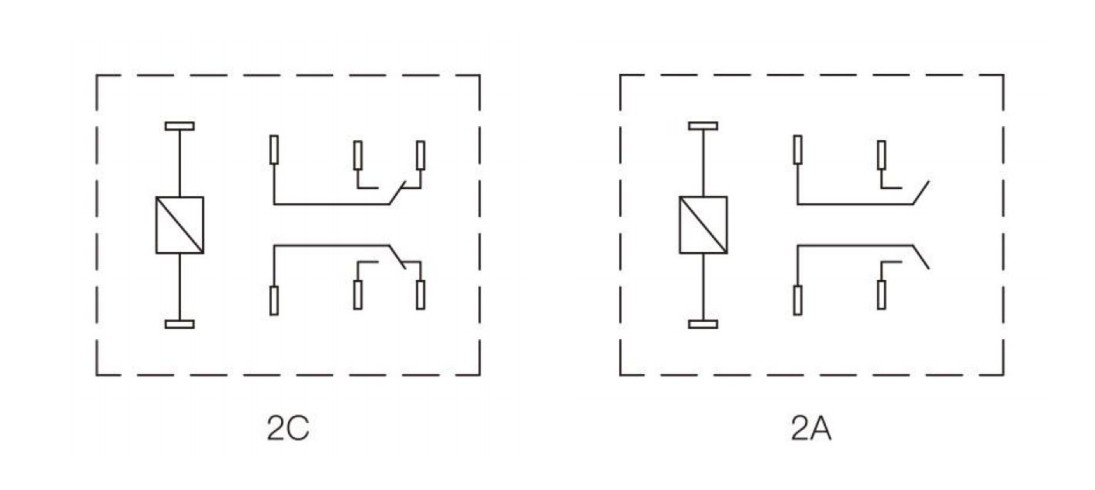

| 연락 준비 | 2A,2C |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnO2 In2O2, AgSnO2, AgNi |
| 접점 정격(재부하) | 10A 250VAC |
| 최대 스위칭 전압 | 250VAC/300VDC |
| 최대 스위칭 전류 | 10A |
| 최대 스위칭 전력 | 2500VA/300W |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.9W/1.1W | ||
| 공칭전압(VDC) | 12 | 24 | 48 |
| 정격전류(mA) | 75 | 36.9 | 18.5 |
| 저항(Q±10%) | 160 | 650 | 2600 |
| 픽업 전압(최대) | 75%(공칭전압) | ||
| 드롭아웃 전압(최소) | 10%(공칭전압) | ||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | ||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | ≥100MΩ | |
| 절연내력(누설전류 1mA) | Coi와 연락처 사이 | 1500VAC 분 |
|
|
열린 접점 사이 | 1000VAC 분 |
| 작동 시간(공칭 전압에서) | 25ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 25ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 진동 저항 | 10Hz~55Hz 1.0mm 복진폭 | |
| 무게 | 약 35g | |
| 건설 | 방진형 | |
자동 제어, 통신 장비, 가전 제품 및 기계 전기 시설.
Q1: 다기능 소형 전력 계전기는 어떤 용도로 사용됩니까?
저전력 신호로 고전류 회로를 제어하는 데 사용됩니다. 가전제품, 산업 자동화, 스마트 제어 시스템 등에 널리 사용됩니다.
Q2: 올바른 릴레이 전류 정격을 어떻게 선택합니까?
안전하고 안정적인 작동을 보장하려면 실제 부하보다 정격 전류가 최소 1.5배 높은 계전기를 선택해야 합니다.
Q3: Form A 1개, Form B 1개, Form C 1개의 차이점은 무엇인가요?
형식 A: 상시 열림(NO)
형식 B: 평상시 닫힘(NC)
형식 C: 전환(SPDT)
Form C는 산업 응용 분야에 가장 유연한 유형입니다.
Q4: 산업용 애플리케이션에 소형 전력 릴레이를 사용할 수 있습니까?
예. 고품질 소형 전력 계전기는 산업 자동화, PLC 시스템 및 제어반에 널리 사용됩니다.
Q5: 릴레이 수명에 어떤 영향을 미치나요?
주요 요소는 다음과 같습니다.
현재 레벨 로드
스위칭 주파수
환경 온도
재료 품질에 문의
Q6: 이 릴레이는 PCB 장착에 적합합니까?
예. 소형 전력 계전기는 PCB 통합 및 자동화된 납땜 공정을 위해 특별히 설계되었습니다.
Q7: 코일 전압이나 사양을 맞춤 설정할 수 있나요?
예, 많은 제조업체가 코일 전압, 접점 정격, 하우징 설계 등 OEM/ODM 맞춤화를 지원합니다.
| 선택 요소 | 확인해야 할 사항 | 권장 실습 |
|---|---|---|
| 정격 부하 전류 | 실제 작동 전류 | ≥1.5× 안전 마진을 선택하세요 |
| 코일 전압 | 제어 회로 전압 | 시스템을 정확하게 일치시키십시오(3V/5V/12V/24V) |
| 문의 양식 | 제어 기능 | 유연한 스위칭을 위한 C형 |
| 스위칭 유형 | AC 또는 DC 부하 | AC/DC 정격을 정확하게 일치시키세요 |
| 전기적 수명 | 작업주기 | 최소 ≥100,000주기 |
| 환경 | 온도, 습도, 진동 | 산업 등급 등급 보장 |
코일 전압 선택
| 코일 전압 | 일반적인 응용 |
|---|---|
| 3V DC | 마이크로 전자기기, 저전력 회로 |
| 5V DC | USB 시스템, 제어 보드 |
| 12V DC | 산업 장비, 자동차 전자 |
| 24V DC | PLC 시스템, 자동화 제어반 |
| 연락 유형 | 설명 | 일반적인 사용 |
|---|---|---|
| 1 형식 A(아니요) | 평상시 열림 | 표준 ON/OFF 제어 |
| 1 양식 B(NC) | 평상시 닫힘 | 안전 회로, 안전 시스템 |
| 1 양식 C(SPDT) | 전환접점 | 두 부하 간 전환 |
| 정격전류 | 적합한 용도 |
|---|---|
| 5A – 8A | 신호기기, 소형전자제품 |
| 10A – 16A | 가전제품, 제어 모듈 |
| 20A+ | 고전력 시스템, 산업 장비 |
