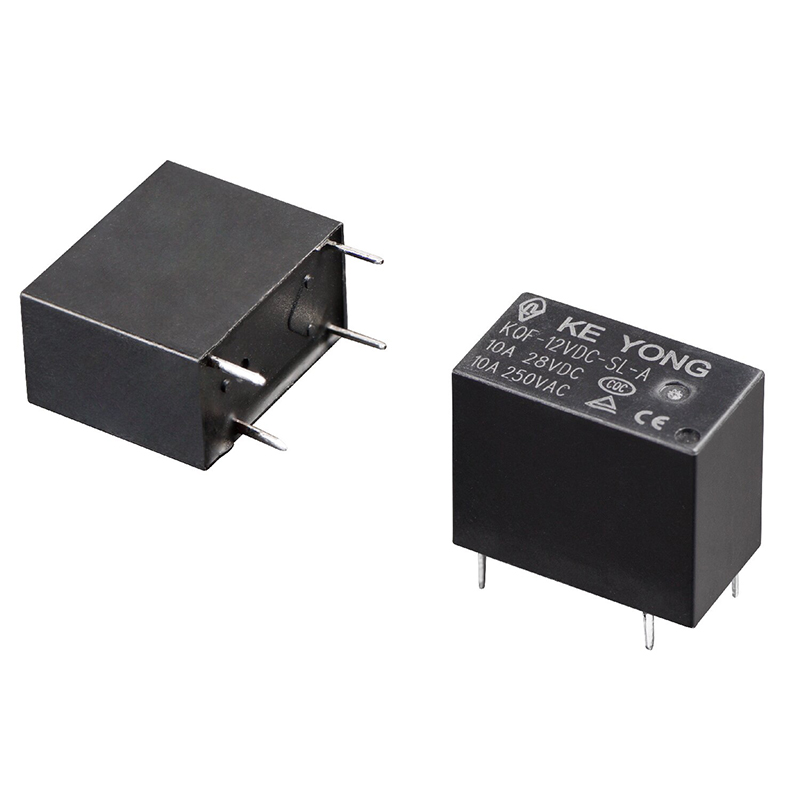

NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD.의 KQF(32F) 소형 PCB 계전기 5A/250VAC 산업용 제어 시스템, HVAC 장비, 스마트 홈 장치, 보안 시스템, 전원 공급 장치 및 가전 제품용으로 설계된 컴팩트하고 안정적인 릴레이 솔루션입니다. 안정적인 스위칭 성능과 강화된 절연 설계로 장기적인 신뢰성과 전기적 안전성이 요구되는 고밀도 PCB 애플리케이션에 적합합니다.
●5A, 10A, 16A, 20A 스위칭 기능 지원

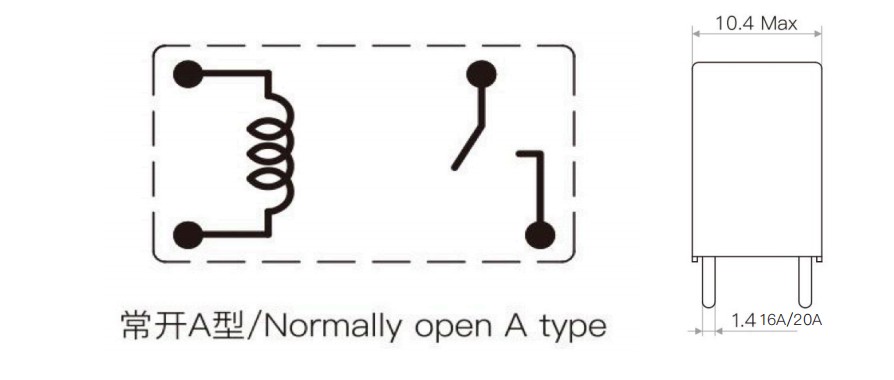

●SPST-NO(1 Form A) 접점 구성
●코일과 접점 사이의 절연 내력을 4kV로 강화하여 절연 안전성 향상
●낮은 코일 전력 소비 옵션: 200mW 및 450mW

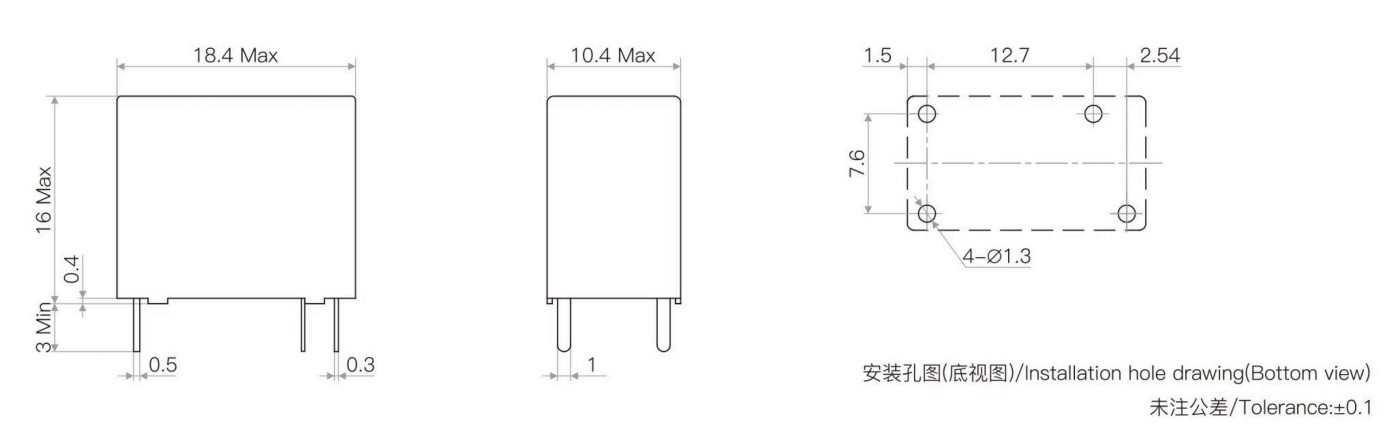

●공간 절약형 PCB 레이아웃을 위한 컴팩트한 초소형 구조
●간편한 설치 및 교체를 위한 표준 PCB 단자 설계
●플라스틱 밀봉 및 플럭스 방지 유형 사용 가능
●글로벌 환경 표준 RoHS 준수
●발열 및 에너지 소비를 줄이는 데 도움이 됩니다.
●콤팩트한 전자 제어반에 적합
●연속적인 작업 조건에서 안정적인 스위칭 성능
●자동화 및 가전 시스템에 쉽게 통합
●긴 수명을 위한 안정적인 작동
| 연락 준비 | A |
| 접촉 저항 | 50mQ 이하 |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| 최대 스위칭 전압 | 250VAC/30VDC |
| 최대 스위칭 전류 | 20A |
| 최대 스위칭 전력 | 2500VA/300W |
| 전기적 내구성(주파수: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수: 18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.45W(L) | 0.2W(H) | ||||||||||||
| 공칭전압(VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| 코일저항(Ω±10%) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||||
| 드롭아웃 전압(최소 | 5%(공칭전압) | |||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000MΩ(500VDC) | |
| 절연강도(누설전류 1mA) | 코일과 접점 사이 | 4000VAC 1분 |
| 열린 접점 사이 | 1000VAC 1분 | |
| 작동 시간(공칭 전압에서) | 8ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 294m/s² |
| 파괴적인 | 980m/s² | |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 4.6g | |
| 건설 | 밀봉된 플럭스 방지 | |
KQF(32F) 소형 PCB 계전기 5A/250VAC는 소형 전자 시스템 및 고밀도 PCB 애플리케이션에서 안정적인 스위칭 제어를 위해 설계되었습니다. 안정적인 전기적 성능과 낮은 소비전력, 강화된 절연 설계로 다양한 산업 분야와 지능형 제어 장비에 널리 사용되고 있습니다.
스마트 홈 시스템, HVAC 컨트롤러, 가전 제품, 산업 자동화 장비, 보안 시스템, 통신 장치 및 전원 공급 장치 제어 보드에 널리 사용됩니다. 컴팩트한 크기와 안정적인 스위칭 성능으로 인해 공간이 제한된 PCB 애플리케이션에 적합합니다.
1.릴레이는 고밀도 PCB 실장을 지원합니까?
예. 컴팩트한 초소형 구조는 고밀도 PCB 레이아웃을 위해 설계되었으며 안정적인 전기적 성능을 유지하면서 전자 장비 내부 설치 공간을 절약하는 데 도움이 됩니다.
2.4kV 절연 내력의 장점은 무엇입니까?
코일과 접점 사이의 절연 내력이 4kV로 절연 성능과 전기 안전성이 향상됩니다. 이는 까다로운 작동 환경에서 전기 간섭, 단락 및 절연 파괴의 위험을 줄이는 데 도움이 됩니다.
3.이 릴레이는 장기간 연속 작동에 적합합니까?
예. 이 계전기는 안정적인 접점 재질과 안정적인 내부 구조로 설계되어 장기간 작동 및 잦은 스위칭 조건에서도 일관된 스위칭 성능을 유지합니다.
4.밀폐형 버전도 제공되나요?
예. 다양한 PCB 조립 및 제조 공정을 지원하기 위해 플라스틱 밀봉 및 플럭스 방지 유형을 모두 사용할 수 있습니다.
5.릴레이가 국제 표준을 준수합니까?
예. 이 제품은 RoHS를 준수하며 국제 환경 및 안전 요구 사항을 충족하기 위해 엄격한 품질 관리 절차에 따라 제조되었습니다.
6. 고객이 PCB 릴레이를 선택하기 전에 고려해야 할 사항은 무엇입니까?
고객은 다음 사항을 확인해야 합니다.
●정격부하전류
●코일 전압
●PCB 설치 공간
●전환 주파수
●작동 환경
●절연 요구사항
올바른 릴레이 사양을 선택하면 장비 신뢰성과 서비스 수명이 향상됩니다.
