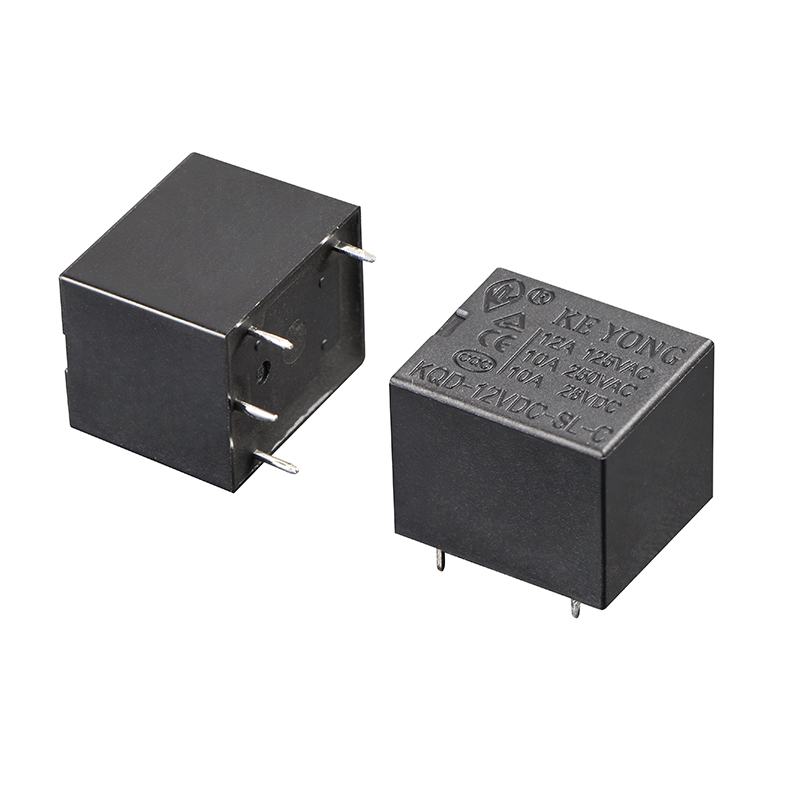

이 고온 105℃용 소형 고전력 계전기는 열악한 열 환경에서 안정적인 성능이 필요한 고부하 스위칭 애플리케이션용으로 설계되었습니다. 콤팩트한 PCB 실장, 높은 유전 강도 및 안정적인 접촉 성능을 특징으로 하는 이 제품은 자동차 전자 장치, 산업 자동화, 스마트 홈 시스템 및 전력 제어 장비에 널리 사용됩니다.
올바른 소형 고전력 계전기 선택은 작동 온도, 스위칭 전류, 설치 환경, 부하 유형 및 애플리케이션 요구 사항에 따라 달라집니다. 전문 중국 릴레이 제조업체 및 공급업체인 KEYONG은 자동차 전자 장치, 산업 자동화, 재생 에너지 시스템 및 스마트 가전 애플리케이션을 위한 다양한 릴레이 솔루션을 제공합니다.
다음 모델 비교표는 고객이 다양한 애플리케이션 시나리오에 따라 적합한 릴레이 모델을 신속하게 선택하는 데 도움이 됩니다.
소형 고전력 계전기 모델 비교
| 모델 | 정격전류 | 작동 온도 | 문의 양식 | 일반적인 응용 분야 | 주요 장점 |
|---|---|---|---|---|---|
| KQX-10A | 10A | 85℃ | 1A / 1C | 스마트 가전 | 컴팩트한 크기, 낮은 전력 소비 |
| KQX-20A | 20A | 105℃ | 1A | 산업 제어 시스템 | 안정적인 스위칭 성능 |
| KQX-30A | 30A | 105℃ | 1A / 1C | 자동차 전자 | 높은 부하 용량 및 내열성 |
| KQX-40A | 40A | 125℃ | 1A | 새로운 에너지 충전 시스템 | 열악한 환경에 적합 |
| KQX-50A | 50A | 125℃ | 1C | 에너지 저장 장비 | 높은 전류 전달 능력 |
표준 릴레이와 고온 릴레이의 비교
| 특징 | 표준 릴레이 | 고온 릴레이 105℃ |
|---|---|---|
| 온도 저항 | 70℃~85℃ | 최대 105℃ |
| 응용 환경 | 정상적인 조건 | 고열 환경 |
| 서비스 수명 | 기준 | 열 스트레스를 받는 시간이 길어짐 |
| 안정 | 일반 산업용 | 향상된 고부하 신뢰성 |
| 추천산업 | 가전제품 | 자동차 및 산업 시스템 |
최대 105℃의 고온 저항
이 소형 고전력 계전기는 주변 온도가 높은 환경에서 작동하는 애플리케이션을 위해 특별히 개발되었습니다. 이 계전기는 최대 105℃의 연속 작동 온도에서도 안정적인 전기적 성능과 안정적인 접점 전환을 유지하여 전반적인 장비 안전성과 내구성을 향상시킵니다.
컴팩트한 소형 구조

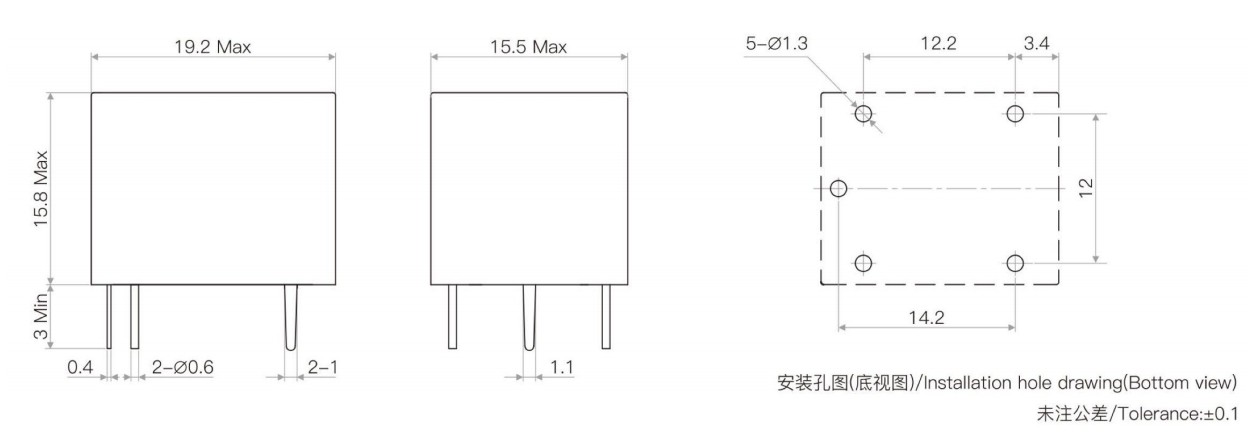

컴팩트한 PCB 실장 설계로 높은 스위칭 용량을 유지하면서 설치 공간을 절약할 수 있습니다. 고밀도 구성 요소 레이아웃과 경량 설계가 필요한 현대 전자 시스템에 적합합니다.
높은 스위칭 용량
고부하 스위칭 애플리케이션용으로 설계된 이 계전기는 뛰어난 전기 전도성과 낮은 접촉 저항으로 안정적인 전류 전달 성능을 제공하여 산업 및 자동차 제어 시스템의 안정적인 작동을 보장합니다.
안정적인 전기적 성능
이 계전기는 높은 유전 강도, 강력한 절연 성능, 진동 및 온도 변동에 대한 저항성이 뛰어나 장기간 연속 작동에 적합합니다.
다양한 산업에 적합
이 고온 105℃용 소형 고전력 계전기는 다음 분야에 널리 적용됩니다.
●자동차전자
●재생에너지 충전 및 저장 시스템
●산업 자동화 제어
●스마트가전
●보안 및 감시 시스템
●통신장비
●지능형 제어장치

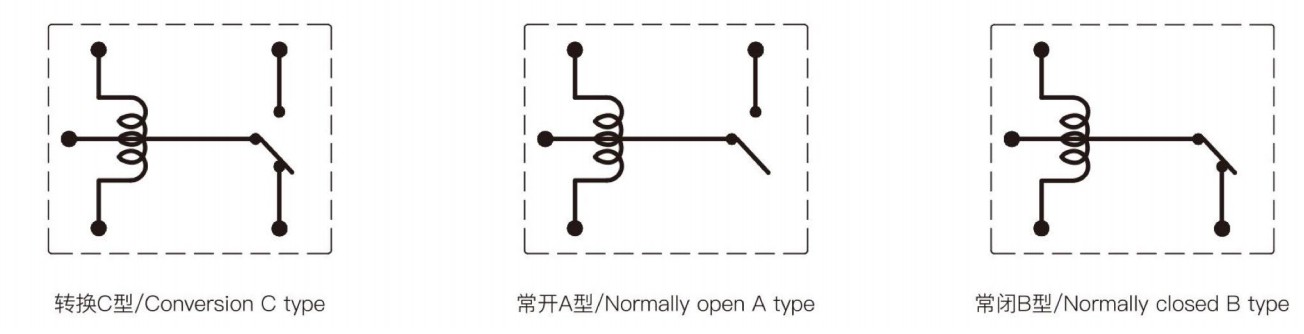

| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 동맹:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 7A/10A/15A 250VAC/28VDC,15A 125VAC |
| 최대 스위칭 전압 | 277VAC/30VDC |
| 최대 스위칭 전류 | 15A |
| 최대 스위칭 전력 | 2770VA/300W |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107ps |
| 소비전력(W) | 0.36W(L) | 0.45W(디) | ||||||||||||||
| 공칭전압(VDC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Q±10%) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 1500VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 9g | |
| 건설 | 밀봉된 플럭스 방지 | |
KEYONG은 자동차 전장, 통신기기, 산업 자동화, 스마트 기술, 신재생 에너지 시스템 분야에서 국내외 제조업체와 장기적인 협력 관계를 구축해 왔습니다.
이 회사는 현재 다음 분야의 고객에게 매년 수백만 개의 릴레이를 수출하고 있습니다.
●북미
●남미
●서유럽
●동남아시아
●중동
자동화된 제조 시스템과 엄격한 품질 관리 절차를 통해 KEYONG은 글로벌 고객을 위한 안정적인 리드 타임, 일관된 제품 품질 및 안정적인 기술 지원을 보장합니다.
1. 이 릴레이는 105℃에서 연속 작동에 적합한가요?
예. 이 고온 105℃용 소형 고전력 계전기는 고온 환경을 위해 특별히 설계되었습니다. 릴레이 재료, 접점 시스템 및 내부 구조는 높은 열 조건에서 안정적으로 장기간 작동하도록 최적화되었습니다.
2.KEYONG은 OEM 및 맞춤형 릴레이 솔루션을 제공할 수 있나요?
예. 전문 중국 릴레이 공장 및 공급업체인 KEYONG은 다음을 포함하여 고객 요구 사항에 따라 OEM 및 ODM 맞춤화를 지원합니다.
코일 전압 맞춤화
단자 구조 조정
연락처 구성
로고 및 포장 맞춤화
애플리케이션별 릴레이 솔루션
3.이 소형 고전력 계전기를 일반적으로 사용하는 산업 분야는 무엇입니까?
이 계전기는 자동차 전자 장치, 산업 자동화, 가전 제품, 재생 에너지 충전 및 저장 시스템, 통신 장치 및 지능형 제어 장비에 널리 사용됩니다.
4.KEYONG은 어떻게 제품 품질을 보장하나요?
KEYONG은 제조과정 전반에 걸쳐 엄격한 품질관리를 시행하고 있습니다. 공장은 ISO9001 표준에 따라 운영되며 자동화된 조립, 테스트 및 검사 장비를 활용하여 안정적인 제품 일관성과 신뢰성을 유지합니다.
5.KEYONG 릴레이에는 어떤 인증이 있나요?
KEYONG 릴레이 제품은 UL, TUV, CE, CQC 및 RoHS 준수 인증을 포함한 여러 국제 인증을 획득했습니다.
