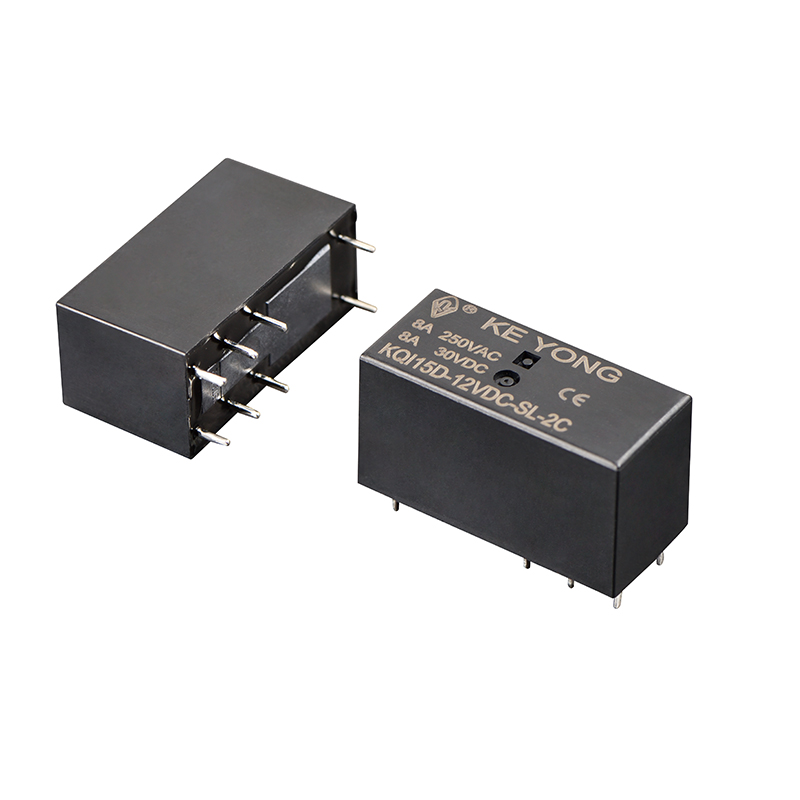

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 공간이 제한된 전자 및 산업 제어 시스템에서 안정적인 성능을 제공하도록 설계된 소형 PCB 장착 스위칭 부품인 KQI15D(115F-2P) 초소형 고전력 계전기 8A/250VAC를 소개합니다. 중국(KEYONG)의 전문 릴레이 제조업체 및 공급업체인 이 모델은 높은 스위칭 성능과 초소형 구조의 균형을 이루도록 설계되어 신뢰성과 소형화가 중요한 현대 자동화 및 스마트 장치 애플리케이션에 적합합니다.

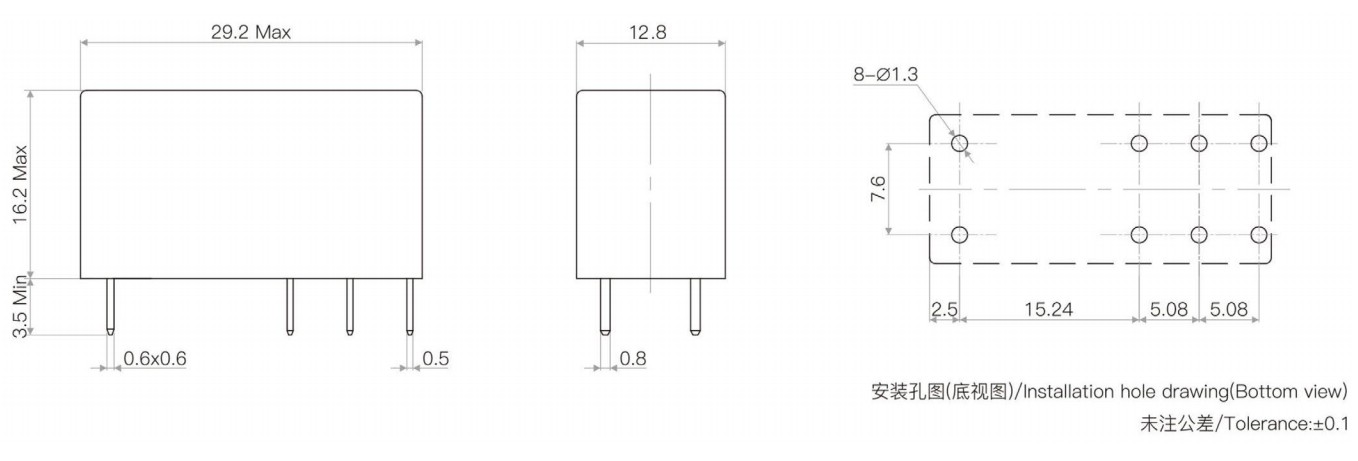

고밀도 PCB 레이아웃을 위한 16.2mm의 초소형 높이
안정적인 부하 제어를 위한 정격 스위칭 용량 8A / 250VAC
에너지 효율적인 시스템 설계를 위한 낮은 코일 전력 소비
다양한 보호 구조 사용 가능: 플라스틱 밀봉, 플럭스 방지 및 방폭 버전
5kV 유전 강도와 10mm 연면 거리를 갖춘 높은 안전 성능
가전제품 애플리케이션에 대한 IEC60335-1 안전 표준 준수(선택 사항)
100% 온라인 전기 테스트 및 RoHS 준수를 통해 완전 자동화된 생산
이 초소형 고전력 계전기 8A/250VAC KEYONG은 스마트 가전, 산업 자동화 시스템, 계측 장비, 통신 장치 및 원격 제어 모듈에 널리 적용되어 다양한 작동 환경에서 안정적인 스위칭 성능을 제공합니다.
글로벌 구매자가 보다 명확한 결정을 내릴 수 있도록 초소형 고전력 계전기 8A/250VAC와 KEYONG 계전기 제품 라인의 기타 일반적인 계전기 유형을 비교한 내용은 다음과 같습니다.
초소형 계전기(8A/250VAC)
●작은 사이즈
●콤팩트한 PCB 설계에 적합
●적당한 부하 용량
표준전력계전기
●큰 사이즈
●더 높은 부하 용량(10A~30A+)
●산업용 전력제어 시스템에 사용
결론: PCB 공간이 제한적이고 부하가 보통인 경우 초소형 계전기를 선택하십시오.
초소형 릴레이
●PCB 탑재
●전자 제어 시스템
●낮은 기계적 스트레스 환경
자동차 릴레이
●진동 및 열악한 환경에 맞게 설계됨
●엔진 상태에서의 내구성 향상
●차량 및 모빌리티 시스템에 사용
결론: 자동차 계전기는 열악한 환경에 적합한 반면, 초소형 계전기는 PCB 전자 장치에 사용됩니다.
초소형 고전력 계전기 (8A/250VAC)
●중부하 개폐 대응
●전력 제어에 적합
신호 릴레이
●저전류(신호 레벨 전환)
●통신회로에 사용
결론: 애플리케이션에 부하 스위칭이 포함된 경우 신호 릴레이 대신 전원 릴레이를 선택하십시오.

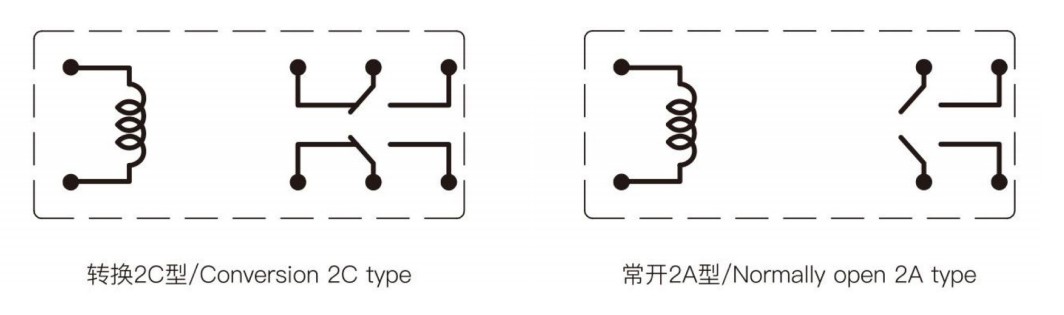

| 연락 준비 | 2A,2C |
| 접촉 저항 | 50mΩ 이하 |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 8A 250VAC/30VDC |
| 최대 스위칭 전압 | 440VAC/125VDC |
| 최대 스위칭 전류 | 8A |
| 최대 스위칭 전력 | 2000VA |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ps/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.4W(L) | |||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Q±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| 픽업 전압(최대) | ≤80%(공칭 전압) | |||||||
| 드롭아웃 전압(최소) | ≥5%(공칭 전압) | |||||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 5000VAC 1분 |
|
|
연락처 세트 간 | 2500VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 15ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 8ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 진동 저항 | 10Hz~150Hz | |
| 무게 | 약 15g | |
| 건설 | 밀봉된 플럭스 방지 | |
초소형 고전력 계전기 8A/250VAC KEYONG은 다음 분야에 널리 적용됩니다.
●산업 자동화 제어 시스템
●HVAC, 주방기기 등 가전제품
●통신 및 네트워킹 장치
●자동차 전자 제어 모듈
●전원공급 및 제어회로
●스마트 디바이스 및 IoT 제어 시스템
안정적인 성능을 갖춘 이 계전기는 장기적인 OEM 협력을 위해 중국에서 신뢰할 수 있는 계전기 공급업체를 찾는 제조업체에 특히 적합합니다.
KEYONG은 중국의 전문 릴레이 공장으로서 R&D, 생산, 테스트 및 애프터 서비스를 하나의 시스템으로 통합합니다. 12,000㎡가 넘는 생산 면적과 자동화된 조립 라인을 갖추고 있어 높은 효율성과 일관된 품질의 출력을 보장합니다.
KEYONG 릴레이는 UL, TUV, CQC, CE 및 RoHS를 포함한 국제 표준의 인증을 받아 글로벌 시장의 규정을 준수합니다. 각 제품은 자동화된 테스트와 정밀 교정 시스템을 사용하여 엄격한 검사를 거쳐 배송되기 전에 신뢰성을 보장합니다.
중국에서 안정적인 릴레이 공급업체 또는 제조업체를 찾는 글로벌 구매자를 위해 KEYONG은 제품뿐만 아니라 엔지니어링 지원 및 애플리케이션 지침도 제공합니다.
KEYONG은 ISO 9001 품질 관리 표준에 따라 운영되며 원자재 선택부터 최종 검사까지 전 과정의 품질 관리를 구현합니다. 초소형 고전력 계전기 시리즈는 다음 사항에 대해 테스트되었습니다.
●전기적 내구성
●기계적 내구성
●내열성
●단열성능
●부하 조건에서의 안전 준수
CE
CQC
RoHS 규제
TUV
UL
이러한 엄격한 프로세스는 까다로운 산업 환경에서도 안정적인 성능을 보장합니다.
Q1: 초소형 고전력 계전기는 어떤 용도로 사용되나요?
주로 산업 자동화, 가전 제품, 통신 장치를 포함한 소형 PCB 시스템의 중전력 전기 부하를 전환하는 데 사용됩니다.
Q2: KEYONG 8A 릴레이는 유도 부하를 처리할 수 있나요?
예, 하지만 모터나 코일과 같은 유도성 부하는 장기적인 신뢰성을 보장하기 위해 적절히 감소해야 합니다. 당사 엔지니어링 팀은 올바른 구성을 선택하는 데 도움을 드릴 수 있습니다.
Q3: KEYONG 릴레이가 다른 중국 제조업체와 다른 점은 무엇입니까?
KEYONG은 다음에 중점을 둡니다.
엄격한 ISO 9001 품질 관리
완전 자동화된 생산 라인
UL, TUV, CE, CQC 인증 제품
안정적인 양산능력(연간 8천만+)
이는 신뢰할 수 있는 중국 릴레이 제조업체 및 공급업체의 일관된 품질을 보장합니다.
Q4: 이 릴레이의 수명은 얼마나 됩니까?
정격 부하 조건에서 이 계전기는 산업 및 상업용 응용 분야에 적합한 긴 기계적 및 전기적 수명 주기를 제공합니다.
Q5: 고온 환경에서 이 릴레이를 사용할 수 있습니까?
예, 하지만 성능은 환경 조건에 따라 달라집니다. 극한 온도 응용 분야의 경우 KEYONG은 강화 또는 밀봉형 릴레이 버전을 권장할 수 있습니다.
Q6: KEYONG은 OEM 또는 맞춤형 릴레이 솔루션을 지원합니까?
예. KEYONG은 중국의 전문 릴레이 공장으로서 코일 맞춤화, 하우징 설계, 전기 매개변수 조정을 포함한 OEM/ODM 서비스를 제공합니다.
Q7: KEYONG 릴레이는 주로 어디로 수출되나요?
당사의 릴레이는 북미, 유럽, 중동 및 동남아시아를 포함한 전 세계로 수출되어 산업 및 자동차 부문에 서비스를 제공합니다.
애플리케이션의 안정적인 성능, 안전성 및 긴 서비스 수명을 보장하려면 올바른 초소형 고전력 계전기 8A/250VAC를 선택하는 것이 필수적입니다. 중국의 전문 릴레이 제조업체인 KEYONG은 릴레이를 선택하기 전에 다음 주요 매개변수를 평가할 것을 권장합니다.
1. 부하 요구 사항(전류 및 전압)
회로가 8A / 250VAC 내에서 작동하는 경우 이 모델이 적합합니다.
유도성 부하(모터, 변압기)의 경우 수명 연장을 위해 용량 감소를 고려하세요.
8A보다 높은 부하의 경우 전원 릴레이나 자동차 릴레이가 더 적합할 수 있습니다.
2. 제어전압(코일 사양)
코일 전압이 PCB 또는 제어 시스템 설계와 일치하는지 확인하십시오.
코일을 잘못 선택하면 스위칭이 불안정해지거나 고장이 날 수 있습니다.
3. 설치공간(PCB 설계)
이 초소형 계전기는 고밀도 PCB 레이아웃용으로 설계되었습니다.
공간이 제한된 소형 전자 장치에 이상적입니다.
4. 응용환경
표준 산업 환경: 완벽하게 적합
높은 습도/고온 환경: 밀봉되거나 강화된 보호 버전을 고려하세요.
진동이 심한 환경: 자동차 등급 릴레이가 필요할 수 있습니다.
5. 스위칭 주파수
고주파수 스위칭 회로의 경우 적절한 방열 설계를 보장하십시오.
KEYONG 엔지니어링 지원은 수명주기 요구 사항을 평가하는 데 도움이 될 수 있습니다.
