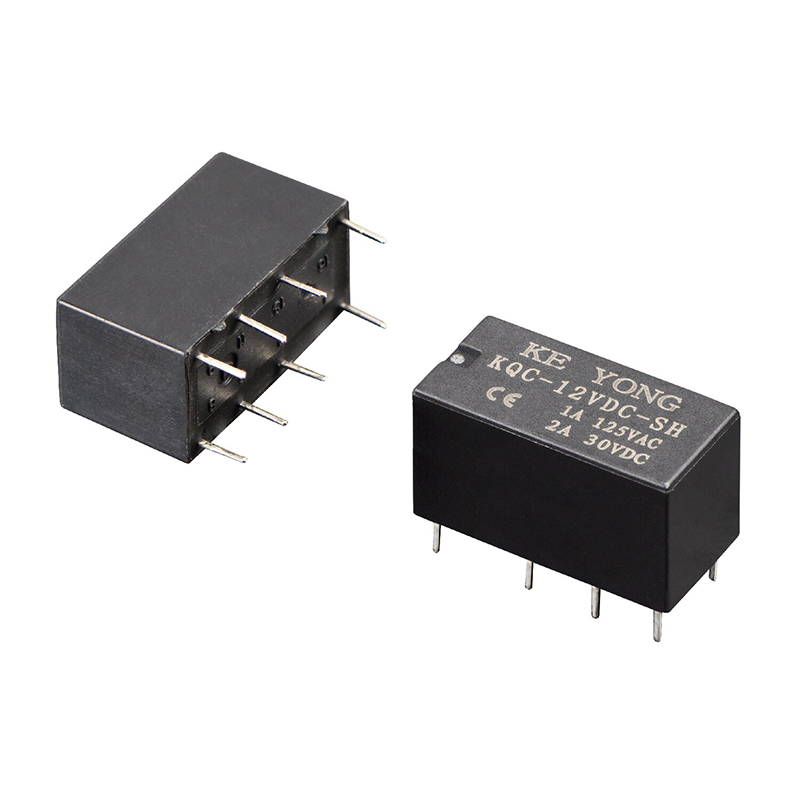

KEYONG KQC(4078)는 통신, 의료 모니터링, 사무 자동화, 보안 시스템 및 센서 제어 애플리케이션의 정밀 스위칭을 위해 설계된 소형 표면 실장 DPDP 신호 계전기입니다. 안정적인 신호 전송을 위한 분기형 접점을 갖춘 이 제품은 안정적인 회로 성능을 위해 125VA/60W 스위칭 용량과 2A 30VDC 접점 정격을 제공합니다. FCC Part 68 표준에 따라 제작된 이 제품은 향상된 절연 및 안전성을 위해 1500V 서지 저항과 1000VAC 유전 강도를 제공합니다. 초소형 SMT 설계는 자동화된 픽 앤 플레이스 조립 및 리플로우 솔더링을 지원하고 에폭시 밀봉 구조는 웨이브 솔더링 및 세척 중에 보호를 보장하므로 현대 전자 제조를 위한 효율적이고 신뢰할 수 있는 선택입니다.
• 안정적이고 정확한 신호 전환을 위한 분기 접점
• 125VA/60W 스위칭 용량
• 2A 30VDC 접점 정격
• 1,500V 서지 저항
• 1000VAC 절연내력
• 자동화된 생산을 위한 컴팩트한 SMT 설계
• 강화된 공정 보호를 위해 에폭시 밀봉됨
• 빠른 스위칭 응답으로 낮은 전력 소비
• 단안정적인 작동 및 긴 서비스 수명
• 테이프 앤 릴 또는 튜브 포장으로 제공
KEYONG 표면 실장 DPDP 신호 계전기는 PCB 공간 최적화 및 스위칭 정확도가 중요한 현대 회로 설계 요구 사항을 충족하도록 개발되었습니다.
주요 이점은 다음과 같습니다.
●자동 PCB 조립을 위한 컴팩트한 표면 실장 구조
● 유연한 회로 제어를 위한 DPDP 접점 구성
●저전력 신호 전송을 위한 높은 스위칭 감도
●우수한 절연내력으로 회로 안전성 향상
●연속 작동 시 안정적인 성능
●긴 기계 및 전기적 수명
●리플로우 솔더링 공정에 적합
숙련된 중국 릴레이 공급업체인 KEYONG은 모든 표면 실장 DPDP 신호 릴레이가 대량 생산 애플리케이션 전반에 걸쳐 일관된 성능을 제공하도록 보장합니다.

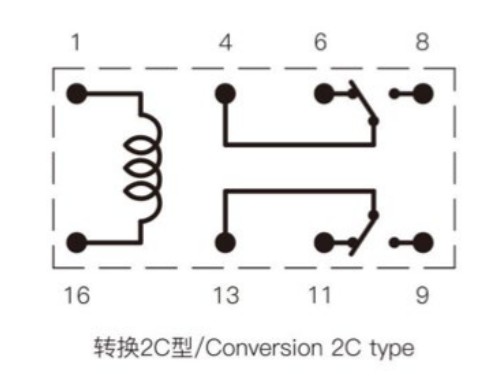

| 연락 준비 | 2C |
| 접촉 저항 | ≤50mΩ(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 1A 120VAC, 2A 30VDC |
| 최대 스위칭 전압 | 220VAC/30VDC |
| 최대 스위칭 전류 | 2A |
| 최대 스위칭 전력 | 125VA/60W |
| 전기적 내구성 주파수: 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.36W(L) | 0.2W(H) | ||||||||||||
| 공칭전압(VDC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| 코일저항(Ω±10%) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||||
| 드롭아웃 전압(최소) | 5%(공칭전압) | |||||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||||
| 절연 수준 | B/F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 1000VAC 1분 |
|
|
열린 접점 사이 | 500VAC 1분 |
| 작동 시간(공칭 전압에서) | 6ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 196m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 6g | |
| 건설 | 밀봉된 플럭스 방지 | |
KEYONG 표면 실장형 DPDP 신호 계전기는 안정적인 저전류 신호 스위칭이 필요한 정밀 전자 시스템에 널리 사용됩니다.
일반적인 응용 분야는 다음과 같습니다.
●통신모듈
●보안 및 감시 시스템
●산업자동화 제어반
●스마트 홈 컨트롤러
●시험장비
●의료전자기기
●재생에너지 모니터링 시스템
●자동차 전자 보조 시스템
KEYONG은 중국의 전문 신호 릴레이 제조업체로서 전 세계 다양한 산업에 표면 실장 DPDP 신호 릴레이 솔루션을 공급합니다.
1. 이 표면 실장 DPDP 신호 계전기는 자동화된 SMT 생산에 적합합니까?
예. 이 계전기는 표면 실장 애플리케이션용으로 특별히 설계되었으며 자동화된 픽 앤 플레이스 조립 라인과 호환되므로 고객이 조립 정밀도를 유지하면서 제조 효율성을 향상시킬 수 있습니다.
2. KEYONG은 어떻게 안정적인 릴레이 성능을 보장하나요?
중국의 중계 공장으로 자리잡은 KEYONG은 정밀 권선, 조립, 검사 및 테스트 장비를 갖춘 완전 자동화된 생산 라인을 사용합니다. 모든 표면 실장 DPDP 신호 계전기는 엄격한 전기 매개변수 검증, 접촉 저항 테스트 및 내구성 검사를 통과합니다.
3. KEYONG은 OEM 또는 맞춤형 요구사항을 지원할 수 있나요?
예. KEYONG은 경험이 풍부한 OEM 릴레이 제조업체 및 공급업체입니다. 우리는 프로젝트 요구 사항에 따라 맞춤형 코일 전압, 터미널 구성, 패키징 요구 사항 및 애플리케이션별 기술 조정을 지원합니다.
4. 이 신호계전기에는 어떤 인증이 있습니까?
KEYONG 제품은 UL, TUV, CQC, CE, RoHS 등 국제적으로 인정받는 기관의 인증을 받아 글로벌 품질 및 안전 요구 사항을 준수합니다.
5. 대량 주문의 생산 능력은 얼마나 됩니까?
KEYONG 릴레이 공장은 12,000평방미터 규모이며 연간 생산 능력이 8천만 개가 넘는 릴레이 유닛을 보유하고 있어 표준 및 맞춤형 표면 실장 DPDP 신호 릴레이 주문 모두에 대해 안정적인 리드 타임을 보장합니다.
