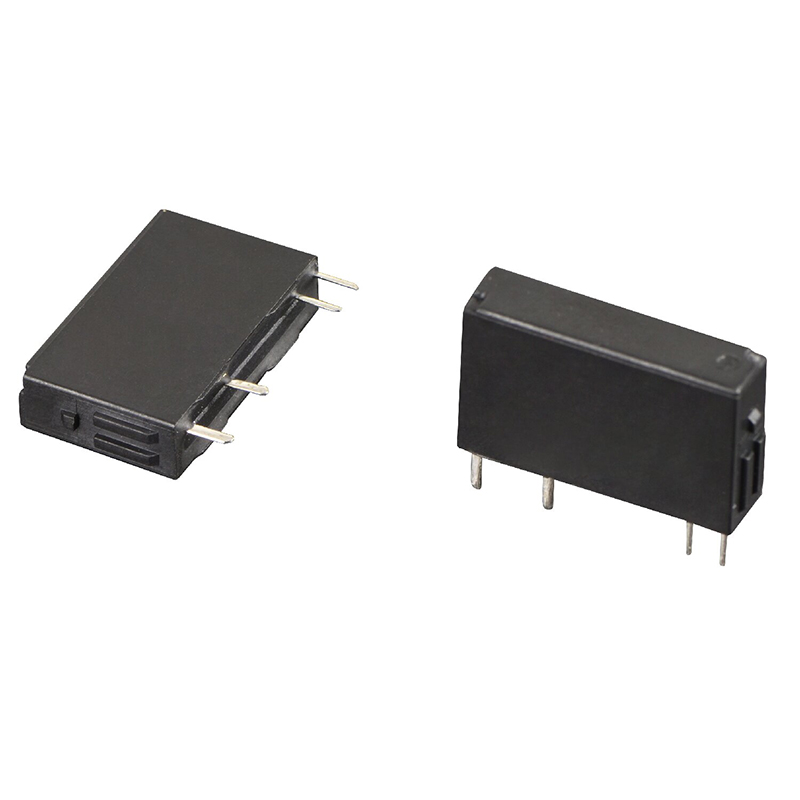

KEYONG Extra Slim PCB Power Relay는 안정적인 스위칭 성능, 컴팩트한 구조, 효율적인 PCB 공간 활용이 필요한 애플리케이션을 위해 설계되었습니다. 더욱 슬림한 프로파일과 안정적인 전기 성능을 갖춘 이 계전기는 가전제품, 산업 자동화 시스템, 통신 장비, 스마트 제어 모듈, 자동차 전자 장치 및 재생 에너지 애플리케이션에 널리 사용됩니다.
전문 중국 릴레이 제조업체 및 공급업체인 KEYONG은 첨단 자동화 생산 라인, 엄격한 품질 관리 및 지속적인 제품 혁신을 바탕으로 고품질 전자기 릴레이 솔루션을 제공하는 데 중점을 두고 있습니다. Extra Slim PCB 전력 계전기는 소형 크기, 신뢰할 수 있는 부하 전환 기능, 긴 서비스 수명을 결합하여 설치 공간과 신뢰성이 중요한 현대 전자 제어 시스템에 이상적인 선택입니다.
●컴팩트한 PCB 레이아웃을 위한 초슬림 및 로우 프로파일 구조
●낮은 소비전력으로 안정적인 스위칭 성능
●높은 유전 강도와 안정적인 절연 보호
●고밀도 전자 조립에 적합
●긴 전기적, 기계적 수명
●진동 및 환경 스트레스에 대한 탁월한 저항성
●자동 조립 생산에 대응
● 맞춤형 전압 및 단자 구성 가능
많은 현대 전자 장치에서 PCB 설치 공간이 점점 더 제한되고 있습니다. KEYONG Extra Slim PCB 전력 계전기는 제조업체가 전기 성능을 저하시키지 않고 내부 레이아웃을 최적화할 수 있도록 특별히 설계되었습니다.
기존 전력 계전기와 비교하여 슬림한 구조로 인해 다음이 가능합니다.
●보다 효율적인 PCB 배열
●전체 장비 크기 감소
●향상된 열 관리
●컴팩트한 전자 시스템에 쉽게 통합
따라서 이 계전기는 컴팩트하고 안정적인 계전기 솔루션이 필요한 스마트 기기, 통신 장치 및 산업용 제어 보드에 특히 적합합니다.

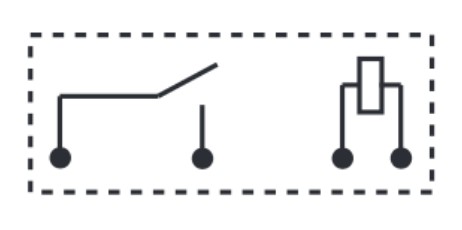

| 연락 준비 | 1A |
| 접촉 저항 | 100m 이하(1A6VDC) 50m 이하(1A6VDC) |
| 연락처 자료 | AgSnO₂,AgNi |
| 접점 정격(재부하) | 5A 250VAC/30VDC |
| 최대 스위칭 전압 | 250VAC/125VDC(at0.3A) |
| 최대 스위칭 전류 | 5A |
| 최대 스위칭 전력 | 1250VA/150W |
| 최소 부하 | 5VDC 10mA 5VDC 1mA |
| 기계적 내구성 | 2×107ops |
| 전기적 내구성 | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ops(AgNi,5A 250VAC/30VDC1s 9s) |
| 정격전압(VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| 동작전압(VDC) | ≤3.50 | ≤4.20 | ≤6.30 | ≤8.40 | ≤12.6 | ≤16.8 |
| 방출전압(VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| 최대전압(VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| 코일저항(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| 절연 수준 | B/F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연강도(누설전류 1mA) | 코일과 접점 사이 | 3000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%RH~85%RH | |
| 주변 온도 | -40°C~85°C | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 3g | |
| 건설 | 봉인된 | |
| 패키지 유형 | PCB 종단 | |
| 서지 전압(코일과 접점 간) | 6kV(1.2/50us) | |
가전제품
안정적인 스위칭 제어가 필요한 에어컨, 세탁기, 온수기, 커피머신, 인덕션 쿠커, 스마트 홈 시스템에 사용됩니다.
산업 자동화
PLC 시스템, 제어 모듈, 자동화 장비, 전력 관리 장치 및 산업용 컨트롤러에 적합합니다.
통신 장비
통신 장치 및 네트워크 제어 시스템에 안정적인 신호 및 전원 스위칭을 제공합니다.
자동차 전자
자동차 제어 모듈, 충전 시스템 및 보조 전자 장비에 적용됩니다.
재생에너지 충전 및 저장
충전 파일, 에너지 저장 시스템 및 지능형 전력 분배 장비에 널리 사용됩니다.
보안 및 감시 시스템
모니터링 장비, 경보 시스템, 스마트 보안 관제 장치의 안정적인 작동을 보장합니다.
중국의 숙련된 릴레이 제조업체인 KEYONG은 다양한 애플리케이션 요구 사항에 따라 유연한 OEM 및 맞춤형 릴레이 솔루션을 제공합니다.
맞춤화 서비스에는 다음이 포함됩니다.
●코일 전압 커스터마이징
●단자 구조 조정
●연락처 구성 옵션
●특수 하우징 소재
●와이어링 하네스와 소켓 매칭
●포장 맞춤화
우리 엔지니어링 팀은 프로젝트 평가 및 제품 선택부터 대량 생산 및 판매 후 기술 지원에 이르기까지 고객을 지원합니다.
올바른 Extra Slim PCB 전력 계전기를 선택하는 것은 안정적인 장비 작동을 보장하고 제품 수명을 개선하며 PCB 공간 활용을 최적화하는 데 중요합니다. 가전제품, 산업 자동화, 통신 장비, 자동차 전자 장치, 스마트 제어 시스템과 같은 애플리케이션의 경우 릴레이 선택은 스위칭 신뢰성, 안전 성능 및 전반적인 시스템 효율성에 직접적인 영향을 미칩니다.
릴레이 선택은 다음을 고려해야 합니다.
●정격부하전류
●코일 전압
●설치공간
●전환 주파수
●작동 환경
●필요 전기적 수명
KEYONG 기술 엔지니어는 귀하의 애플리케이션 요구 사항에 따라 릴레이 선택을 도와드릴 수 있습니다.
1. 장점은 무엇입니까?
가장 큰 장점은 컴팩트한 로우 프로파일 설계로 안정적인 스위칭 성능을 유지하면서 PCB 공간을 절약하는 데 도움이 됩니다. 소형화 및 고집적화를 요구하는 현대 전자 제품에 이상적입니다.
2.산업자동화 시스템에 적합한 계전기인가요?
예. KEYONG Extra Slim PCB 전력 계전기는 산업 자동화, 스마트 제어 및 전력 관리 애플리케이션에서 안정적인 작동을 위해 설계되었습니다.
3.KEYONG에서는 OEM 릴레이 제작 서비스를 제공할 수 있나요?
예. 글로벌 유통업체, 장비 제조업체, 산업 자동화 고객을 위한 OEM 및 맞춤형 릴레이 생산을 지원합니다.
4. 귀하의 릴레이에는 어떤 인증이 있습니까?
당사의 릴레이 제품은 UL, TUV, CQC, CE 및 RoHS 표준에 의해 인증되었으며 ISO9001 품질 관리 시스템에 따라 제조됩니다.
KEYONG은 릴레이 제조, 기술 혁신, 안정적인 제품 품질에 계속 집중하고 있습니다. 첨단 자동화 생산, 엄격한 품질 관리, 신속한 고객 서비스를 통해 글로벌 산업에 안정적인 릴레이 솔루션을 제공합니다.
신뢰할 수 있는 중국 엑스트라 슬림 PCB 전원 릴레이 제조업체, 공급업체 또는 공장을 찾고 계시다면 KEYONG은 안정적인 품질의 제품과 전문 서비스로 귀하의 비즈니스를 지원할 준비가 되어 있습니다.
