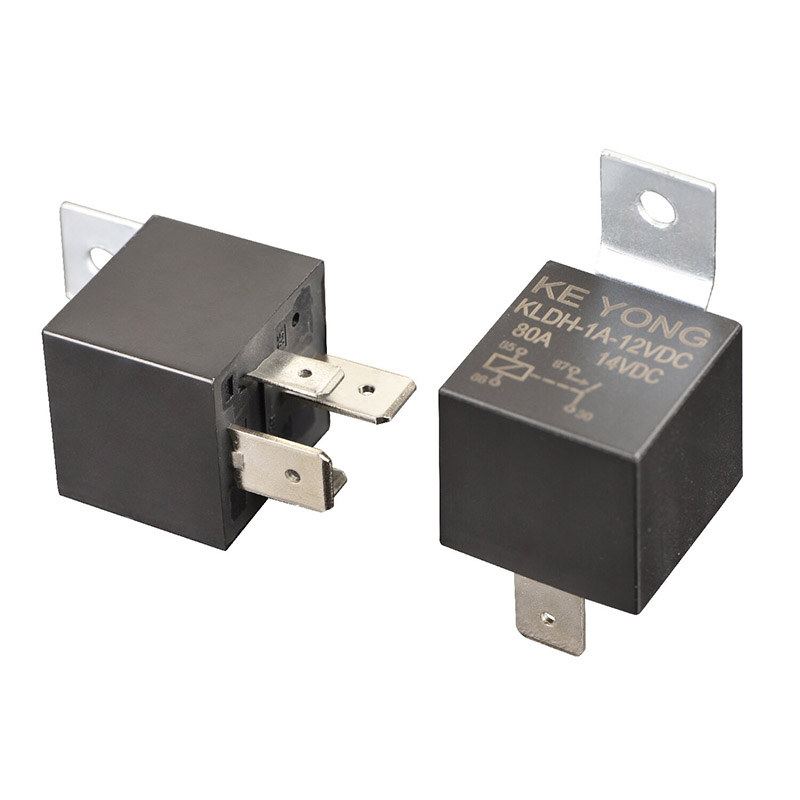

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. 는 안정적인 100A 전류 처리 기능이 필요한 고부하 자동차 및 산업용 전력 시스템을 위해 설계된 견고한 전기 기계 스위칭 솔루션인 표준 ISO 터미널 고전류 자동차 계전기 KLDH(V7)를 선보입니다.
전문적인 중국 자동차 릴레이 제조업체 및 공급업체인 KEYONG은 OEM 및 산업 구매자를 위한 장기적인 신뢰성, 안전성 및 유연한 회로 설계 옵션을 보장하기 위해 이 모델을 개발합니다.
표준 ISO 단자 고전류 자동차 계전기 KLDH(V7)는 강력한 성능 이점을 갖도록 설계되었습니다.
●고부하 애플리케이션을 위한 최대 100A의 고전류 스위칭 용량
●유연한 접점 구성: 1형 A/1형 B/1형 C
●넓은 작동 온도 범위: 열악한 환경에서 -40°C ~ 125°C
● 효과적인 아크 억제 및 접점 보호를 위한 블로우아웃 자석 내장
●플럭스 방지 보호 기능이 있는 방진 및 플라스틱 밀봉 구조로 제공됩니다.
●에너지 효율적인 시스템 설계를 지원하는 낮은 코일 전력 소비
●코일 전압 옵션: 12VDC 및 24VDC
●접점 간격이 0.8mm를 초과하는 향상된 안전 버전(24V 모델)
●다양한 설치 방법: 플러그인 단자, PCB 장착 및 빠른 연결 호환성
●범용 자동차 호환성을 위한 표준 ISO 단자 설계
●까다로운 전기 부하를 위한 고전류 스위칭 기능
●진동, 열, 장기간 작동에도 안정적인 성능
●에너지 효율을 위한 낮은 코일 전력 소비
●긴 전기 수명으로 강력한 접촉 신뢰성
●다양한 차량 시스템에 대한 다양한 구성 가능
●플러그인 설치 및 교체가 용이하도록 설계되었습니다.
중국의 전문 자동차 계전기 공급업체인 KEYONG은 모든 계전기가 엄격한 품질 관리 시스템에 따라 생산되어 실제 응용 분야에서 안정적인 성능을 보장하도록 보장합니다.
표준 ISO 단자 고전류 자동차 계전기는 복잡한 자동차 회로의 작동 요구 사항을 충족하도록 설계되었습니다. 엔진 제어, 조명 시스템, 배전 모듈 등 높은 부하 용량이 요구되는 시스템에서 안정적인 스위칭 성능을 지원합니다.
주요 엔지니어링 강점은 다음과 같습니다.
●자동차 회로를 위한 안정적인 고전류 스위칭
●부하 조건에서도 일관된 전기 접촉 안정성
●열 응력 및 기계적 진동에 대한 저항성
●효율적인 활성화 반응을 위해 최적화된 코일 구조
닝보에 있는 KEYONG의 첨단 생산 시설에서 제조된 각 릴레이는 자동화된 검사 시스템을 통해 테스트되어 정확성과 내구성을 보장합니다.

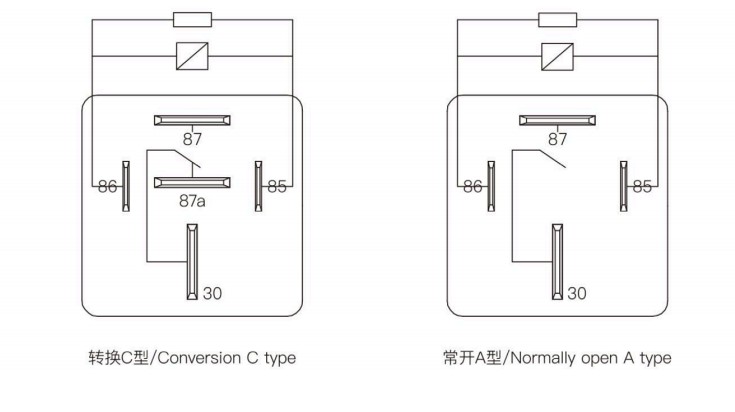

| 연락 준비 | 1/2A,1/2B 1/2C |
| 전압강하(10A에서) | 200mV 이하 |
| 연락처 자료 | 은 합금:AgSnO2 In2O₃, AgSnO2, AgNi |
| 접점 등급 | 30A/40A/60A 14VDC |
| 최대 스위칭 전압 | “부하 제한 곡선”을 참조하십시오. |
| 최대 스위칭 전류 | 60A(저항성 14VDC) |
| 최소 접촉 부하 | 1A 6VDC |
| 전기적 내구성(주파수:900 ops/h) | 1×10⁵op |
| 기계적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 1.6W | 1.8W | 1.6W | 1.8W | 1.8W | 2.0W |
| 공칭전압(VDC) | 12 | 12 | 24 | 24 | 24 | 24 |
| 코일저항(Q±10%) | 90 | 90 | 360 | 360 | 320 | 320 |
| 병렬저항(Ω) |
|
680 |
|
2700 |
|
2700 |
| 픽업 전압(최대) | 65%(공칭전압) | |||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||
| 절연 수준 | 클래스 B/클래스 F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연내력(누설전류 1mA) | 절연내력(코일과 접점간) | 500VAC 분 |
| 절연 내력(개방 접점 간) | 500VAC 분 | |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 10ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+125℃ | |
| 진동 저항 | 5Hz~22.3Hz 10mm 복진폭 | |
| 22.3Hz~500Hz 98m/s² | ||
| 충격 저항 | 294m/s² | |
| 무게 | 약 36g | |
| 건설 | 방진 | |
표준 ISO 단자 고전류 자동차 계전기는 다음을 포함한 여러 산업 및 시스템에 널리 적용됩니다.
●자동차 조명 및 헤드램프 시스템
●엔진 제어 및 연료 펌프 시스템
●전기 냉각 팬 및 HVAC 시스템
●재생에너지 충전 및 저장 시스템
●산업자동화 제어장비
●보안 및 감시 시스템
●가전제품
강력한 적응성을 갖춘 KEYONG 릴레이는 전통적인 자동차 제조업체와 신흥 신에너지 산업 모두에 서비스를 제공합니다.
1. 표준 ISO 단자 자동차 계전기는 어떤 용도로 사용되나요?
조명, 엔진 제어, 배전 애플리케이션을 포함하여 차량 및 전기 시스템의 고전류 회로를 제어하는 데 사용됩니다.
2. ISO 단자 릴레이 설계를 선택하는 이유는 무엇입니까?
ISO 단자 설계는 범용 호환성, 손쉬운 설치 및 표준 자동차 소켓과의 안정적인 연결을 보장합니다.
3. 이 계전기를 새로운 에너지 시스템에 사용할 수 있습니까?
예, 높은 전류 안정성과 신뢰성으로 인해 재생 에너지 충전 및 저장 시스템에 널리 사용됩니다.
4. KEYONG 자동차용 릴레이를 사용하는 산업은 무엇입니까?
자동차 전자제품, 산업 자동화, 가전제품, 통신 장비, 보안 시스템 등에 사용됩니다.
