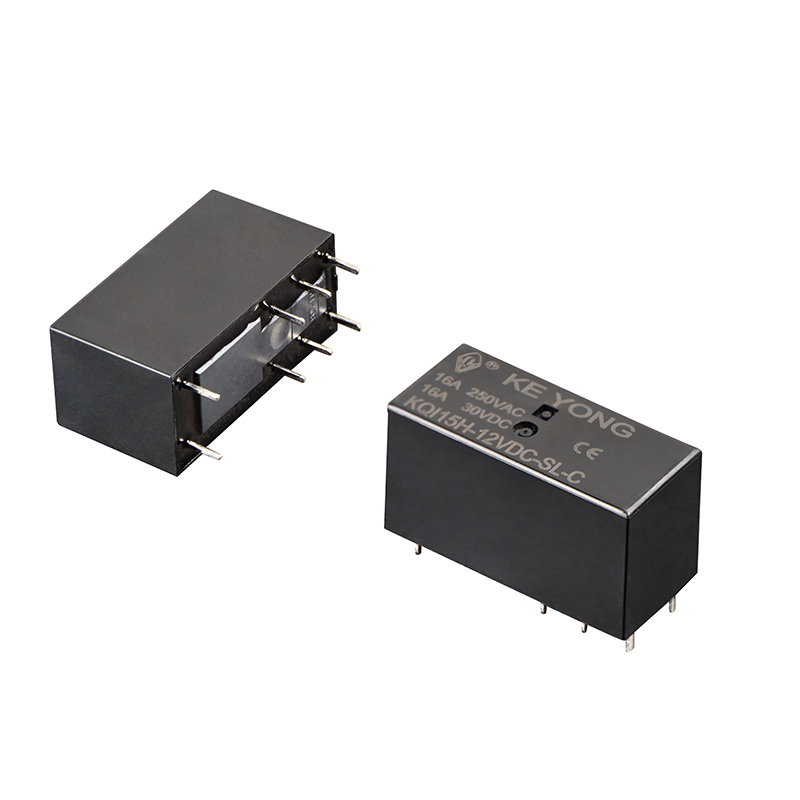

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KQI15H(115FH) 16A 20A 소형 고전력 계전기는 안정적인 고부하 스위칭 성능을 위해 5kV 유전 강도, 컴팩트한 크기 및 10mm 연면 거리를 특징으로 합니다. 고밀도 PCB 실장용으로 설계되어 안정적이고 안전한 전원 제어가 요구되는 에어컨, 자동 판매기, 복사기, 원격 제어 TV 세트 및 기타 가정용 또는 상업용 전기 장비에 널리 사용됩니다.
부하 전류를 기준으로 선택
표준 가전 제품 및 중부하 제어 시스템의 경우 일반적으로 16A 릴레이로 충분합니다. 시동 전류가 높거나 연속적인 고부하 작동이 필요한 장비의 경우 안정성과 내구성 향상을 위해 20A 릴레이를 권장합니다.
코일 전압 요구 사항 확인
시스템마다 5V, 12V, 24V 또는 48V DC와 같은 다양한 코일 전압이 필요합니다. 올바른 코일 사양을 선택하면 안정적인 릴레이 작동을 보장하고 제어 회로를 보호할 수 있습니다.
설치 환경 고려
진동, 온도 변동 또는 긴 작동 주기와 관련된 애플리케이션의 경우 안정적인 접점 재질과 강력한 절연 성능을 갖춘 릴레이를 선택하는 것이 장기적인 신뢰성을 위해 중요합니다.

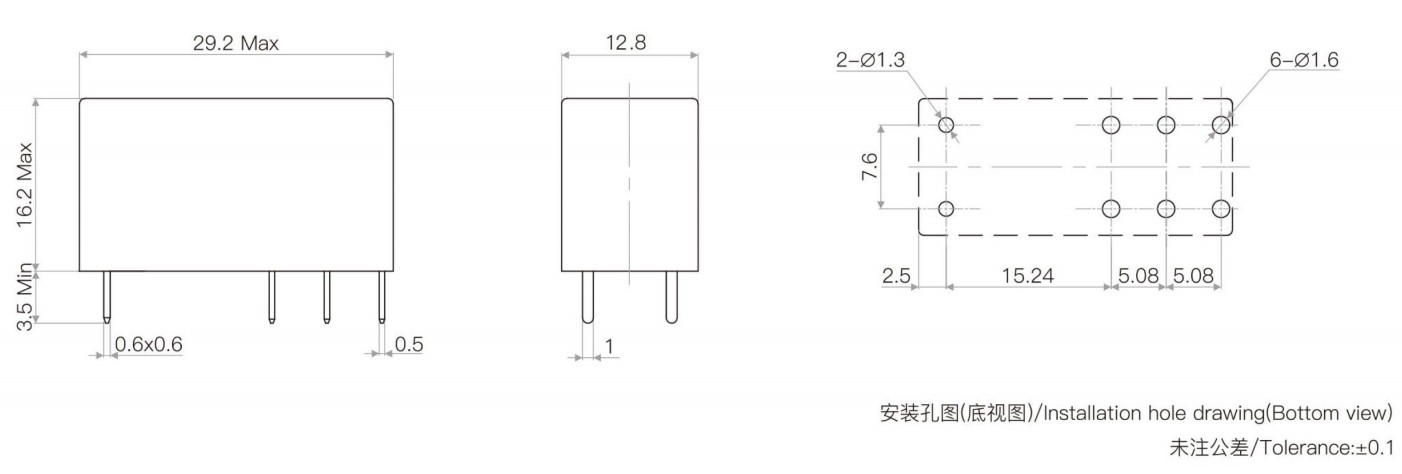

PCB 공간 및 구조 평가
소형 설계로 PCB 점유 공간을 줄이는 동시에 고전류 스위칭 성능을 유지하므로 소형 전자 제품 및 지능형 제어 모듈에 적합합니다.
높은 스위칭 용량
16A 및 20A 부하 스위칭 애플리케이션용으로 설계된 이 계전기는 지속적인 작동 조건에서 안정적인 전기 성능을 유지합니다. 안정적인 전류 제어와 내구성 있는 접점 작동이 필요한 고전력 장비에 적합합니다.
컴팩트한 소형 구조
소형 PCB 릴레이 구조는 우수한 절연 및 스위칭 신뢰성을 유지하면서 전자 장치 내부 설치 공간을 최적화하는 데 도움이 됩니다. 소형 전기 시스템 및 지능형 제어 모듈을 위한 이상적인 선택입니다.
안정적인 접점 성능
고품질 접점 재료는 전도성과 아크 저항을 향상시켜 빈번한 스위칭 작동 중에 접점 마모를 줄이고 릴레이 서비스 수명을 연장하는 데 도움이 됩니다.
낮은 코일 전력 소비
최적화된 코일 설계는 작동 중 에너지 소비와 열 발생을 줄여 에너지 효율적인 전자 시스템을 지원하고 전반적인 장비 안정성을 향상시킵니다.
우수한 전기 안전성
이 계전기는 엄격한 품질 표준에 따라 제조되었으며 고급 검사 장비로 테스트되어 까다로운 응용 분야에서 안정적인 절연 성능과 작동 안전성을 보장합니다.

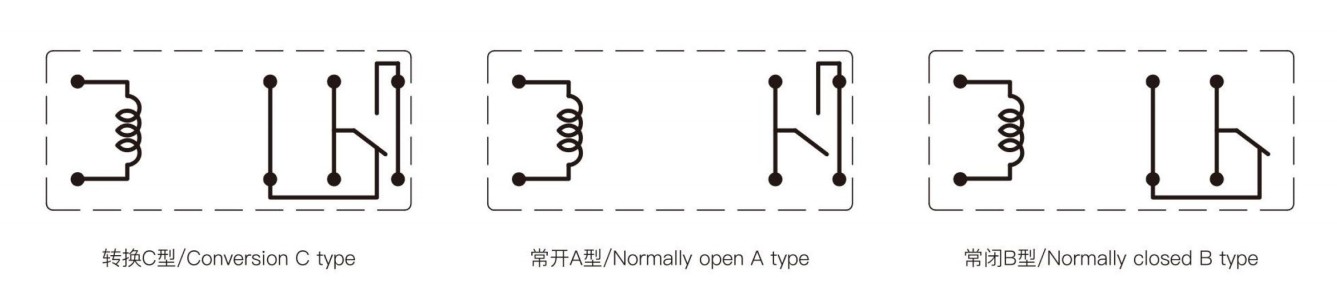

| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하 |
| 연락처 자료 | 은 동맹:AgSnO2In2O₃,AgSnO2,AgNi |
| 접점 정격(재부하) | 16A 250VAC/16A 30VDC |
| 최대 스위칭 전압 | 440VAC/125VDC |
| 최대 스위칭 전류 | 16A |
| 최대 스위칭 전력 | 4000VA |
| 전기적 내구성(주파수:360 ops/h) | 1×10⁵ops/1×10⁴ops |
| 전기적 내구성(주파수:18000ops/h) | 1×107 ops |
| 소비전력(W) | 0.4W(L) | |||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| 코일저항(Ω±10%) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| 픽업 전압(최대) | 70%(공칭전압) | |||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||
| 최대 허용 오버드라이브 전압(VDC) | 150%(공칭전압) | |||||||
| 절연 수준 | B/F | |
| 절연저항 | 1000MQ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 5000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 15ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 8ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 진동 저항 | 10Hz~150Hz | |
| 무게 | 약 15g | |
| 건설 | 밀봉된 플럭스 방지 | |
KEYONG 16A 20A 소형 고전력 계전기는 다음을 포함하여 다양한 산업 및 전기 제어 시스템에서 널리 사용됩니다.
●가전제품
●스마트 홈 시스템
●산업자동화 장비
●통신기기
●재생에너지 충전 및 저장 시스템
●보안 및 감시 시스템
●자동차전자
●지능형 제어 시스템
●전력관리장비
●PCB 제어 보드
경험이 풍부한 중국 릴레이 공장인 KEYONG은 북미, 유럽, 동남아시아, 중동 및 남미의 고객과 긴밀히 협력하여 다양한 산업 환경에 맞는 릴레이 솔루션을 제공합니다.
1.16A 릴레이와 20A 릴레이의 차이점은 무엇인가요?
주요 차이점은 스위칭 전류 용량입니다. 20A 계전기는 더 높은 부하 전류를 처리할 수 있으며 전기 부하가 크거나 시동 전류 요구 사항이 높은 장비에 더 적합합니다.
2.이 소형 전원 릴레이를 PCB 실장에 사용할 수 있나요?
예. 이 계전기는 PCB 장착 애플리케이션용으로 설계되었으며 소형 전기 제어 시스템 및 자동화 장비에 적합합니다.
3.KEYONG은 OEM 맞춤 제작을 지원하나요?
예. KEYONG은 코일 전압, 단자 구성 및 애플리케이션 요구 사항을 포함한 고객 사양을 기반으로 OEM 및 맞춤형 릴레이 솔루션을 제공합니다.
4.KEYONG은 릴레이 품질을 어떻게 보장하나요?
KEYONG은 엄격한 ISO9001 품질 관리 절차를 따르며 첨단 자동화 생산 및 테스트 장비를 사용합니다. 모든 제품은 종합적인 검사를 거쳐 UL, TUV, CE, RoHS, CQC 등 국제 인증 표준을 준수합니다.
중국 릴레이 전문공장
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.는 2012년에 설립되어 연간 생산 능력이 8천만 개가 넘는 대규모 릴레이 제조업체로 발전했습니다. 공장 면적은 12,000평방미터에 달하며 여러 개의 자동화된 생산 및 테스트 라인을 갖추고 있습니다.
첨단 제조 장비
KEYONG은 다음을 포함한 지능형 제조 시스템을 활용합니다.
●자동조립기계
●산업용 비전 검사기
●권선 및 납땜 장비
●자동시험기
●리벳팅 및 검사 시스템
●초음파세척장비
●파라미터 조정 기계
이러한 고급 시설은 모든 소형 전력 계전기의 제품 일관성과 생산 효율성을 보장하는 데 도움이 됩니다.
엄격한 품질 관리 시스템
제품 품질은 모든 제조 공정 전반에 걸쳐 핵심 초점으로 남아 있습니다. 각 릴레이는 배송 전에 포괄적인 테스트와 검사를 거칩니다.
당사의 제품은 다음을 포함한 국제 표준 및 인증을 준수합니다.
●UL 인증
●TUV 인증
●CQC 인증
●CE 인증
●RoHS 준수
●ISO9001:2015 품질경영시스템
OEM 및 맞춤형 릴레이 지원
전문 릴레이 공급업체로서 KEYONG은 다음을 포함하여 고객 요구 사항에 따라 OEM 및 맞춤형 릴레이 솔루션을 지원합니다.
●코일 전압 커스터마이징
●단자 구조 조정
●와이어링 하네스와 소켓 매칭
●응용프로그램 기반 릴레이 선택
●PCB 통합을 위한 기술 지원
