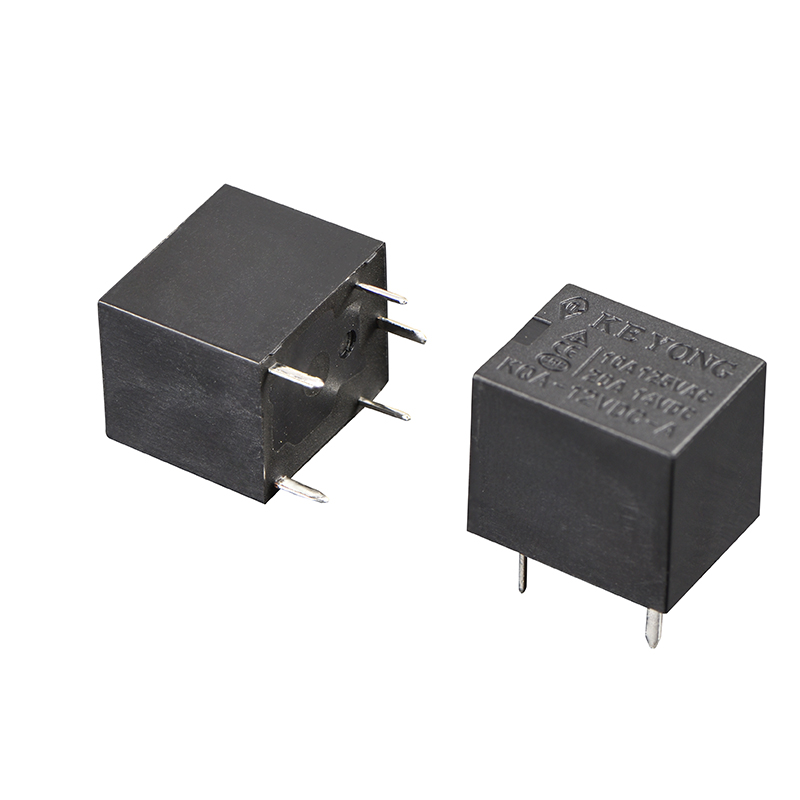

KEYONG 소형 자동차 PCB 계전기 KQA(T78)는 설치 공간이 제한된 자동차 전자 장치 및 PCB 제어 애플리케이션을 위한 콤팩트하고 가벼운 설계가 특징입니다. 이 소형 자동차용 PCB 계전기는 10분 동안 35A, 1시간 동안 25A의 뛰어난 부하 용량을 지원하여 안정적인 스위칭 성능과 안정적인 내열성을 제공합니다. 전문 중국 릴레이 제조업체 및 공급업체인 KEYONG은 OEM, 유통업체 및 산업용 애플리케이션을 위한 내구성이 뛰어나고 비용 효율적인 자동차 PCB 릴레이 솔루션을 제공합니다.
●콤팩트한 PCB 실장 설계
●안정적인 스위칭 성능
●낮은 코일 소비전력
●높은 신뢰성과 긴 수명
●빠른 응답 능력
●자동차 및 산업용 애플리케이션에 적합
●다중 접점 구성 가능
●자동생산으로 일관된 품질
| 연락 준비 | 알파벳 |
| 접촉 저항 | 100mΩ 이하(1A 6VDC) |
| 연락처 자료 | 은 합금:AgSnOlIn²O₃、AgSnO₂、AgNi |
| 접점 정격(재부하) | 10A 125VAC,10A/20A 14VDC |
| 최대 스위칭 전압 | 220VAC/16VDC |
| 최대 스위칭 전류 | 아니오:35A,NC:20A |
| 최대 스위칭 전력 | 2200VA/320W |
| 전기적 내구성 주파수: 360 ops/h) | 1×10⁵ops/1×10ops |
| 기계적 내구성(주파수:18000ops/h) | 1×10'ops |
| 절연 수준 | B/F | |
| 절연저항 | 100MQ(500VDC) | |
| 절연내력(누설전류 1mA) | 코일과 접점 사이 | 1500VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%~85%RH | |
| 주변 온도 | -40℃~+85℃/+105℃ | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 6g | |
| 건설 | 밀봉, 플럭스 방지 | |
| 소비전력(W) | 0.60W(L) | 0.80W(디) | ||||||||||
| 공칭전압(VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| 코일저항(Ω±10%) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| 픽업 전압(최대) | 75%(공칭전압) | |||||||||||
| 드롭아웃 전압(최소) | 10%(공칭전압) | |||||||||||
| 최대 허용 오버드라이브 전압(VDC) | 130%(공칭전압) | |||||||||||
1.소형 자동차 PCB 릴레이는 어떤 용도로 사용되나요?
소형 자동차 PCB 릴레이는 주로 자동차 전자 시스템의 전기 회로를 전환하고 제어하는 데 사용됩니다. 이는 저전류 신호를 통해 더 높은 전류 부하를 제어하는 데 도움이 되며 일반적으로 조명 시스템, 에어컨 시스템, 제어 모듈 및 전자 액세서리에 적용됩니다.
2.기존 릴레이 대신 PCB 릴레이를 선택하는 이유는 무엇입니까?
PCB 계전기는 인쇄 회로 기판에 직접 장착하도록 설계되어 배선 복잡성을 줄이고 조립 효율성을 개선하며 설치 공간을 절약하는 데 도움이 됩니다. 소형 PCB 계전기는 소형 자동차 전자 장치에 특히 적합합니다.
3.KEYONG은 릴레이 품질을 어떻게 보장하나요?
KEYONG은 ISO9001 품질 관리 시스템을 엄격히 준수하며 생산 전반에 걸쳐 자동화된 조립 및 테스트 장비를 사용합니다. 제품은 배송 전에 전기적 성능, 내구성, 안정성 및 안전 규정 준수 여부에 대한 테스트를 거칩니다.
4. KEYONG은 어떤 산업에 서비스를 제공하나요?
KEYONG 계전기는 자동차 전자 장치, 재생 에너지 충전 및 저장, 산업 자동화, 통신 장비, 가전 제품, 스마트 기술 시스템 및 보안 애플리케이션에 널리 사용됩니다.
공간이 제한된 애플리케이션을 위한 컴팩트한 크기
소형 구조 덕분에 자동차 전자 모듈 및 소형 제어 시스템에 유연한 PCB 설치가 가능합니다. 설치 공간이 제한되어 안정적인 스위칭 성능이 요구되는 용도에 널리 사용됩니다.
안정적인 전기적 성능
안정적인 접점 재료와 최적화된 전자기 구조로 설계된 이 계전기는 지속적인 작동 조건에서 안정적인 전도성, 낮은 접점 저항 및 일관된 스위칭 기능을 제공합니다.
낮은 코일 전력 소비
최적화된 코일 설계는 에너지 소비를 줄이는 동시에 빠른 응답 속도와 안정적인 작동을 유지하여 효율적인 자동차 전자 시스템을 지원합니다.
긴 기계 및 전기 서비스 수명
정밀한 자동화 조립설비와 엄격한 품질검사 과정을 거쳐 제작된 계전기는 진동, 온도변화, 잦은 스위칭 조건에서도 안정된 성능을 유지합니다.
전문 제조 지원
경험이 풍부한 중국 자동차 릴레이 제조업체인 KEYONG은 전압 선택, 접점 배열, 단자 구성 및 애플리케이션 매칭 지원을 포함하여 고객 요구 사항에 따라 OEM 및 맞춤형 릴레이 솔루션을 제공합니다.
