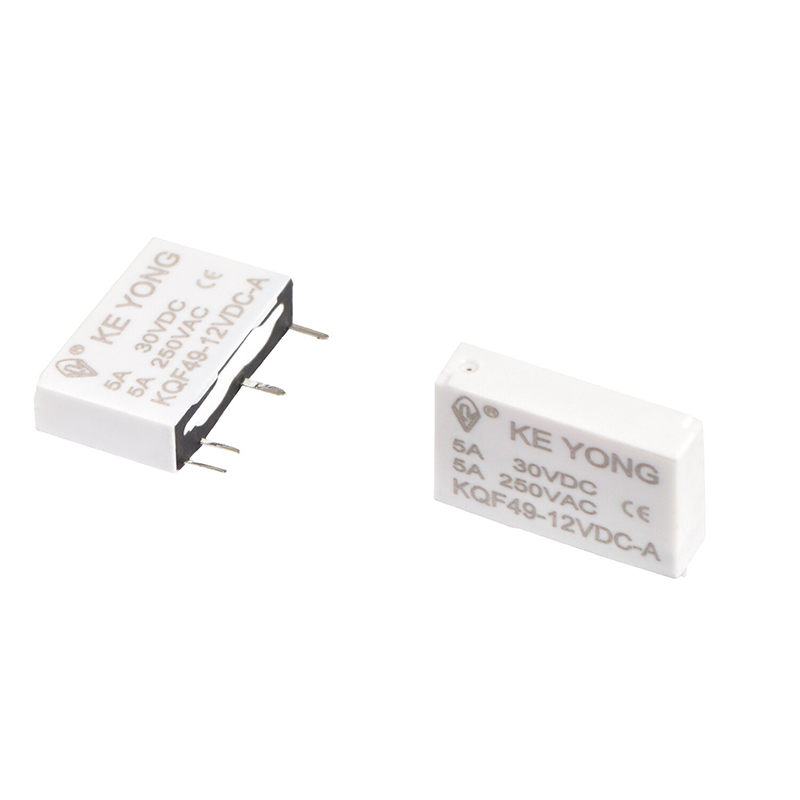

NINGBO KEYONG JINGSHENG 전기 기기 CO., LTD. KQF49(49F) 초소형 PCB 전력 계전기 5A는 콤팩트한 크기, 5A 스위칭 기능, 3kV 유전 강도, 클래스 F 절연 및 낮은 0.2W 코일 전력 소비를 특징으로 하여 안정적이고 에너지 효율적인 성능을 제공합니다. PCB 장착용으로 설계되었으며 IEC 61131-2 및 RoHS 표준을 준수하는 이 제품은 안정적인 전기 제어와 장기적인 작동 안정성이 필요한 가전제품, 자동화 시스템, 통신 장비, 계측기 및 원격 제어 장치에 널리 사용됩니다.
안정적인 스위칭으로 장비 고장 위험 감소
실제 응용 분야에서 릴레이 오류는 연속 스위칭 조건에서 불안정한 접점 성능으로 인해 발생하는 경우가 많습니다. KEYONG은 고품질 접점 재료와 정밀한 조립 공정을 사용하여 스위칭 일관성을 향상시키고 작동 중 아크를 줄입니다.
이를 통해 고객은 다음을 수행할 수 있습니다.
●장비 가동 중단 시간 감소
●제품 신뢰성 향상
●애프터 유지 관리 비용 절감
●전자 시스템의 전반적인 서비스 수명 연장
가전제품이나 스마트 제어 장비를 생산하는 제조업체의 경우 장기적인 시장 성과를 위해서는 릴레이 신뢰성이 특히 중요합니다.
컴팩트한 크기로 PCB 공간 절약
현대 전자 제품은 계속해서 컴팩트하고 통합된 디자인을 지향하고 있습니다. 대형 부품은 PCB 레이아웃의 어려움을 증가시키고 내부 구조 최적화를 제한합니다.
초소형 PCB 전력 계전기 5A는 고밀도 PCB 실장 애플리케이션에 적합한 컴팩트한 로우 프로파일 구조를 갖추고 있습니다. 이를 통해 엔지니어는 안정적인 전기 제어 성능을 유지하면서 보드 레이아웃을 최적화할 수 있습니다.
이는 다음과 같은 경우에 적합합니다.
●스마트 스위치
●제어 모듈
●보안제품
●통신장비
●지능형 가전
●콤팩트한 자동화 시스템
낮은 전력 소비로 에너지 효율적인 설계 지원
발열과 과도한 전력 소비는 민감한 전자 회로의 안정성에 영향을 미칠 수 있습니다.
KEYONG 5A 계전기의 최적화된 코일 구조는 작동 중 에너지 소비를 줄이는 동시에 장비 내부의 열 안정성을 향상시킵니다. 이는 긴 작동 시간이나 지속적인 대기 조건이 필요한 제품에 특히 유용합니다.
예. KEYONG은 다음을 포함하여 다양한 고객 요구 사항에 따라 OEM 및 맞춤형 릴레이 솔루션을 제공합니다.
●코일 전압 커스터마이징
●단말기 구성 조정
●릴레이 소켓 매칭
●와이어링 하네스 서포트
●맞춤형 마킹 및 포장
이를 통해 고객은 제품 호환성과 공급망 효율성을 향상할 수 있습니다.
| 연락 준비 | 1A |
| 접촉 저항 | 100mΩ 이하(1A6VDC) 50mΩ 이하(1A 6VDC) |
| 연락처 자료 | AgSnO₂,AgNi |
| 접점 정격(재부하) | 5A 250VAC/30VDC |
| 최대 스위칭 전압 | 250VAC/125VDC(at0.3A) |
| 최대 스위칭 전류 | 5A |
| 최대 스위칭 전력 | 1250VA/150W |
| 최소 부하 | 5VDC 10mA 5VDC 1mA |
| 기계적 내구성 | 2×107ops |
| 전기적 내구성 | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ps(AgNi,5A 250VAC/30VDC,1s 9s) |
| 정격전압(VDC) | 5 | 6 | 9 | 12 | 18 | 24 |
| 동작전압(VDC) | ≤3.50 | ≤4.20 | ≤6.30 | ≤8.40 | ≤12.6 | ≤16.8 |
| 방출전압(VDC) | ≥0.25 | ≥0.30 | ≥0.45 | ≥0.60 | ≥0.90 | ≥1.20 |
| 최대전압(VDC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| 코일저항(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| 절연 수준 | B/F | |
| 절연저항 | 100MΩ(500VDC) | |
| 절연강도(누설전류 1mA) | 코일과 접점 사이 | 3000VAC 1분 |
|
|
열린 접점 사이 | 1000VAC 1분 |
| 작동 시간(공칭 전압에서) | 10ms 이하 | |
| 릴리스 시간(다이오드 제외)(공칭 전압에서) | 5ms 이하 | |
| 습기 | 5%RH~85%RH | |
| 주변 온도 | -40°C~85°C | |
| 충격 저항 | 기능성 | 98m/s² |
|
|
파괴적인 | 980m/s² |
| 내진동(2배진폭) | 10Hz~55Hz 1.5mm | |
| 무게 | 약 3g | |
| 건설 | 봉인된 | |
| 패키지 유형 | PCB 종단 | |
| 서지 전압(코일과 접점 간) | 6kV(1.2/50us) | |
KEYONG 초소형 PCB 전력 계전기 5A는 다음을 포함한 다양한 산업 및 전기 시스템에서 널리 사용됩니다.
●가전제품
●스마트 홈 시스템
●보안 및 감시 장비
●통신기기
●산업자동화 제어
●스마트 파워 모듈
●PCB 제어 보드
●사무 자동화 장비
●지능형 전자제품
전문 릴레이 공급업체인 KEYONG은 북미, 유럽, 동남아시아, 중동 전역의 고객과 협력하여 다양한 시장 요구 사항에 맞는 안정적인 릴레이 솔루션을 제공합니다.
1. 표준 릴레이 대신 초소형 PCB 릴레이를 선택하는 이유는 무엇입니까?
초소형 PCB 릴레이는 설치 공간을 절약하고 고밀도 PCB 레이아웃이 필요한 소형 전자 장치 및 지능형 제어 시스템에 더 적합합니다.
2.5A 릴레이가 가전제품에 적합한가요?
예. 안정적인 중저전력 스위칭 성능을 요구하는 가전제품, 스마트 스위치, 제어 시스템 등에 널리 사용됩니다.
3.KEYONG은 어떻게 일관된 제품 품질을 보장합니까?
KEYONG은 자동화된 생산 라인, 정밀 검사 장비, 엄격한 ISO9001 품질 관리 절차를 사용하여 안정적인 제품 일관성을 유지합니다.
4.맞춤형 코일 전압이 지원되나요?
예. 애플리케이션 요구 사항에 따라 다양한 코일 전압 옵션과 맞춤형 사양을 사용할 수 있습니다.
5.KEYONG은 어느 시장에 수출하나요?
KEYONG은 북미, 남미, 서유럽, 동남아시아, 중동 지역에 릴레이 제품을 수출하여 글로벌 OEM 및 산업 고객에게 서비스를 제공하고 있습니다.
6.계전기는 지속적인 작업 조건에 적합합니까?
예. 이 계전기는 스마트 가전제품, 산업 제어 시스템, 통신 장비에서 흔히 볼 수 있는 연속 스위칭 환경에서 안정적인 작동을 위해 설계되었습니다.
올바른 로드 매칭과 적절한 PCB 레이아웃은 릴레이 수명과 작동 안정성을 더욱 향상시킬 수 있습니다.
KEYONG은 신뢰할 수 있는 품질, 안정적인 생산 능력, 전문적인 기술 지원을 통해 장기적인 협력에 중점을 두고 있습니다. 가전제품, 산업 자동화, 스마트 제어 시스템 또는 통신 장비용 릴레이를 소싱하는 경우 KEYONG 초소형 PCB 전력 릴레이 5A는 현대 전자 애플리케이션을 위한 신뢰할 수 있는 솔루션을 제공합니다.
